VRRP/HiVRRP
VLAN 1 + 2 + 3 + 4
HiVRRP-
Domäne 1
VR ID 11
VR ID 12 VR ID 12
VR ID 13 VR ID 13
VR ID 14 VR ID 14
A
VLAN-Router-
Interfaces
Subnetz A
VLAN 1

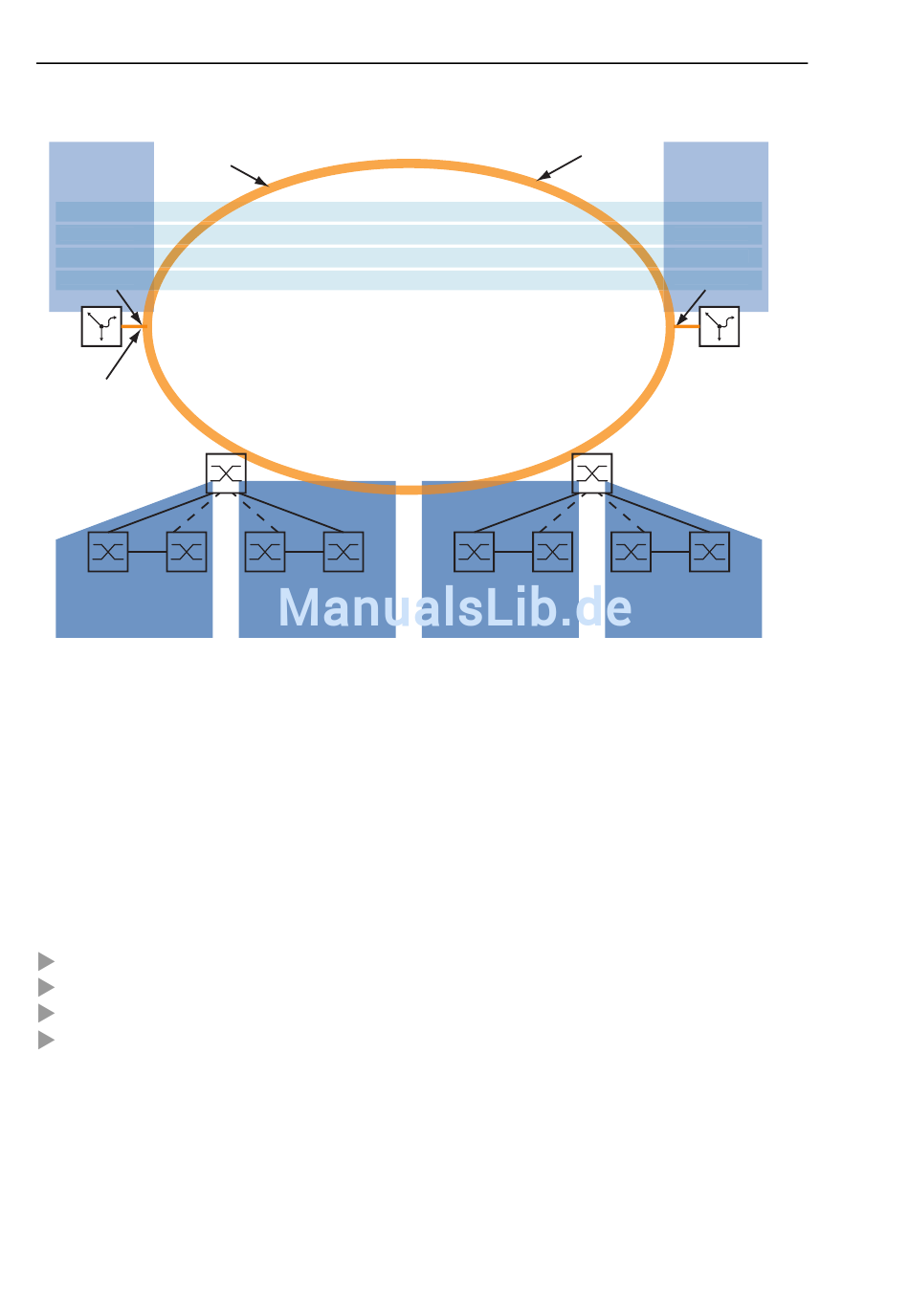

Abb. 23: Beispiel für die Anwendung einer HiVRRP-Domäne
5.3.1 Konfiguration von HiVRRP-Domänen
Die Konfiguration von HiVRRP-Domänen umfasst folgende Schritte:
VLANs anlegen
VLAN-Router-Interfaces konfigurieren
Den Router-Interfaces ihre IP-Adressen zuweisen
HiVRRP-Instanzen konfigurieren
– VRRP-Instanz einschalten (alle Instanzen)
– IP-Adresse zuweisen (alle Instanzen)
Innerhalb eines Routers entweder alle Instanzen als IP-Address-
Owner konfigurieren oder keine Instanz als IP-Address-Owner
konfigurieren.
64
Virtueller Router 1
Virtueller Router 2
Virtueller Router 3
Virtueller Router 4
Subnetz B
VLAN 2
5.3 HiVRRP-Domäne
HiVRRP 11 (+ 12 + 13 + 14)
Subnetz C
VLAN 3
HiVRRP-
Domäne 1
VR ID 11
VR ID 12 VR ID 12
VR ID 13 VR ID 13
VR ID 14 VR ID 14
B
Subnetz D
VLAN 4
Routing
