Routing - Grundlagen
Was bedeutet Vermittlung von Daten auf Layer 3 im Vergleich zu Vermittlung
von Daten auf Layer 2?
Layer 7 Layer-2-Switch
Layer 6
Layer 5
Layer 4
Layer 3
Layer 2 Layer 2
Layer 1 Layer 1

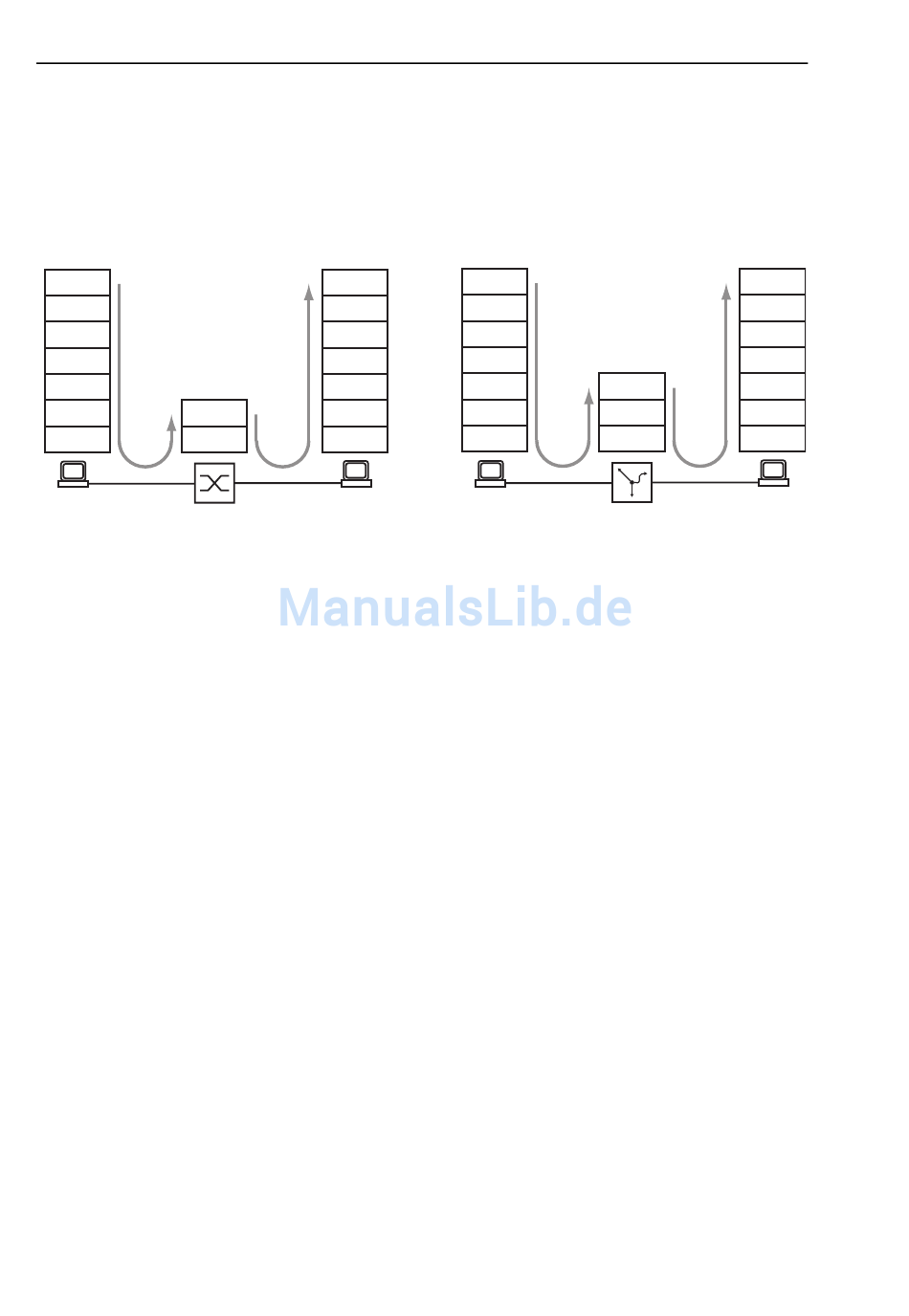

Abb. 1: Datentransport durch einen Switch und einen Router in den Schichten
des OSI-Referenzmodells
Auf Layer 2 kennzeichnet die MAC-Adresse das Ziel eines Datenpaketes.
Die MAC-Adresse ist eine Adresse, die an die Hardware eines Gerätes ge-
bunden ist. Die Schicht 2 erwartet den Empfänger im angeschlossenen Netz.
Die Vermittlung in ein anderes Netz ist Aufgabe von Layer 3. Layer 2-Daten-
verkehr breitet sich im ganzen Netz aus. Jeder Teilnehmer filtert aus dem
Datenstrom die für ihn relevanten Daten heraus. Layer 2-Switche sind in der
Lage, Datenverkehr, der an eine bestimmte MAC-Adresse gerichtet ist, zu
lenken. Somit erzielt er eine Teilentlastung des Netzes. Broadcast- und Mul-
ticast-Datenpakete leiten Layer 2-Switche an allen Ports weiter.
IP ist ein Protokoll auf Layer 3. IP bietet die IP-Adresse zur Adressierung von
Datenpaketen. Die IP-Adresse vergibt der Administrator des Netzes. Somit
ist er in der Lage, durch die systematische Vergabe von IP-Adressen sein
Netz zu strukturieren, das heißt in Teilnetze zu untergliedern
Seite 17 „CIDR"). Je größer ein Netz wird, um so höher wird das Datenauf-
kommen. Da die verfügbare Bandbreite an physikalische Grenzen gebunden
ist, ist die Größe eines Netzes beschränkt. Das Aufteilen großer Netze in
Teilnetze begrenzt das Datenaufkommen auf diese Teilnetze. Router tren-
nen die Teilnetze voneinander und vermitteln nur die Daten, die für ein ande-
res Teilnetz bestimmt sind.
12
Layer 7 Layer 7
Layer 6
Layer 6
Layer 5
Layer 5
Layer 4 Layer 4
Layer 3
Layer 3
Layer 2
Layer 2
Layer 1 Layer 1
Layer-3-Switch/ Layer 7
Router
Layer 6
Layer 5
Layer 4
Layer 3 Layer 3
Layer 2 Layer 2
Layer 1 Layer 1
(siehe auf
