12.5 Aufnahme Digital

Im Gegensatz zu analogen Soundkarten, welche auch ohne Eingangssignal eine leere (nur aus
Rauschen bestehende) Wavedatei erzeugen, müssen digitale Interface-Systeme zum Start
einer Aufnahme immer ein gültiges Eingangssignal erhalten.
Wegen dieser Besonderheit hat RME das Hammerfall DSP System mit einer umfassenden
Statusanzeige in der Settingsbox für Ein- und Ausgangssignal, Samplefrequenz, Lock und Sync
Status versehen.
Die Anzeige der Samplefrequenz (siehe Kapitel 11, Bild Settings) in der Statusanzeige bietet
einen schnellen Überblick über die aktuelle Konfiguration von Karte und extern angeschlosse-
nem Equipment. Liegt keine erkennbare Frequenz an erscheint 'No Lock'.
Damit wird eine Konfiguration der jeweiligen Software zur Durchführung einer digitalen Auf-
nahme zum Kinderspiel. Nach der Wahl des richtigen Eingangs zeigt Ihnen das HDSP-System
die aktuelle Samplefrequenz. Diese können Sie nun im Eigenschaftendialog des jeweiligen
Aufnahmeprogrammes einstellen.

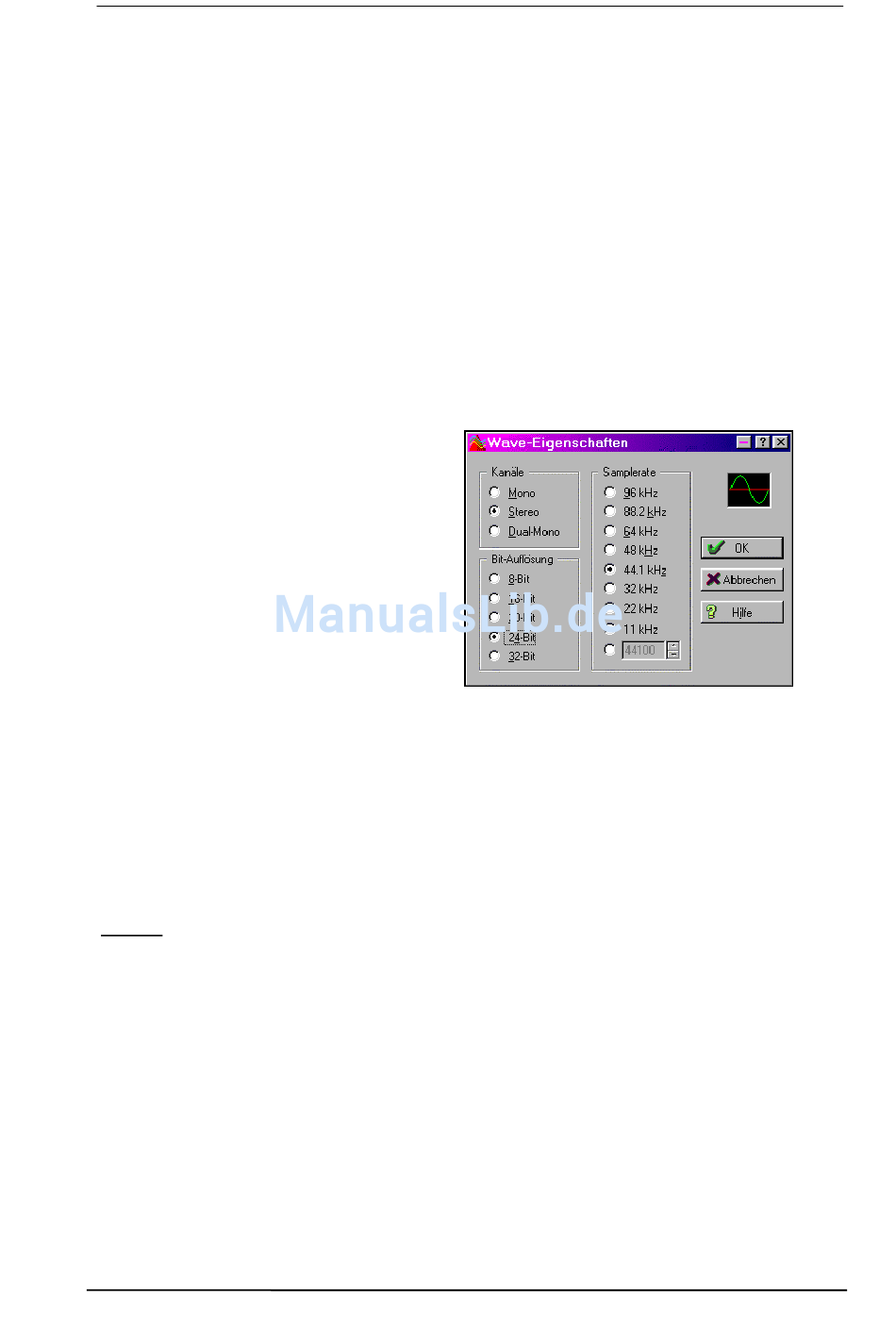

Der nebenstehende Screenshot zeigt einen
solchen Dialog, in dem grundlegende Pa-
rameter wie Samplefrequenz und Bitauflö-
sung einzustellen sind.
Bei der Wahl der Bitauflösung sind prinzi-
piell beliebige Einstellungen möglich, so-
lange diese von der Hardware unterstützt
werden. Auch wenn am Eingang 24 Bit
anliegen kann man die Software mit nur 16
Bit aufnehmen lassen. Die unteren Bits
(und damit alle Signale circa 96 dB unter-
halb der Vollaussteuerung) gehen dann
jedoch unwiderruflich verloren. Umgekehrt
bringt die Aufnahme in 24 Bit von einer 16-
bittigen Quelle keinerlei Gewinn, verschwendet jedoch unnötig Speicherplatz.
Oft ist es sinnvoll das Eingangssignal abzuhören oder weiterzuleiten. Der TotalMix Mischer des
HDSP Systems erlaubt Latenz-freies Monitoring (siehe Kapitel 27).
Einen gesteuerten Echtzeit-Monitoring-Betrieb Steinbergs ASIO Protokoll mit unseren ASIO 2.0
Treibern und jedem ASIO 2.0 kompatiblen Programm. Nach Aktivierung der Option 'ASIO Direct
Monitoring' erscheint ab Punch-In das Eingangssignal in Echtzeit am Ausgang.
Hinweis: Das Merkmal 'Check Input' verhinderte unter MME eine Aufnahme mit falscher Sam-
plefrequenz. Unter WDM ist diese Funktion stark eingeschränkt. Mit Check Input aktiv führt
Windows automatisch (und ungefragt) eine Sample Rate Konvertierung durch. Mit Check Input
deaktiviert wird einfach mit der falschen Samplerate aufgenommen, die Daten dann also später
verstimmt wiedergegeben. Check Input wurde daher aus dem Settingsdialog des WDM-
Treibers entfernt.
