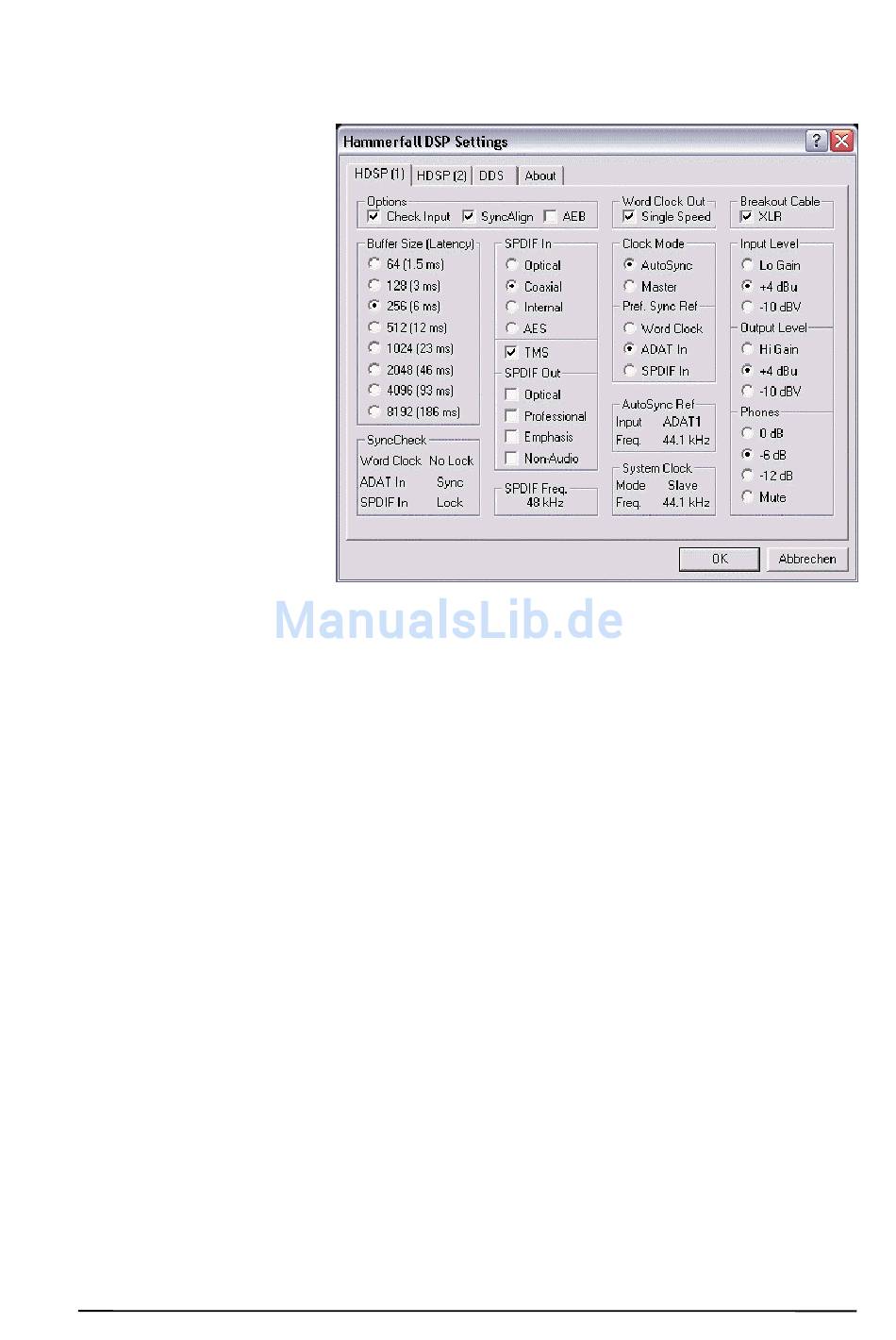

Pref. Sync Ref.
Dient zur Voreinstellung der bevorzugten Clock-Quelle. Steht die gewählte nicht zur Verfügung
wechselt die Karte automatisch zur nächsten verfügbaren Quelle. Die aktuell verwendete Clock-
Quelle und deren Samplefrequenz wird im Feld AutoSync Ref angezeigt.
Die
automatische
Clock-
Wahl prüft und wechselt
zwischen den Clock-Quellen
ADAT optical, SPDIF und
Wordclock.
System Clock
Gibt den aktuellen Clock-
Zustand des HDSP Sys-
tems aus. Das System ist
entweder
Master
(eigene
Clock) oder Slave (siehe
AutoSync Ref).
Breakout Cable
Bewirkt eine Verringe-rung
des analogen Line Aus-
gangspegels um 6 dB, so
dass bei Verwendung des
symmetrischen XLR Brea-
koutkabels der Referenzpe-
gel eingehal-ten wird.
Input Level
Wahl des Referenzpegels und damit der Empfindlichkeit des analogen Line Einganges.
Output Level
Wahl des Referenzpegels und damit des Pegels am analogen Line Ausgang.
Phones
Die Lautstärke am Kopfhörerausgang ist getrennt vom Lineausgang einstellbar. Das Signal
kann um 6 oder 12 dB abgesenkt, oder per Mute komplett ausgeschaltet werden.
Bedienungsanleitung HDSP-System HDSP 9632 © RME
17
