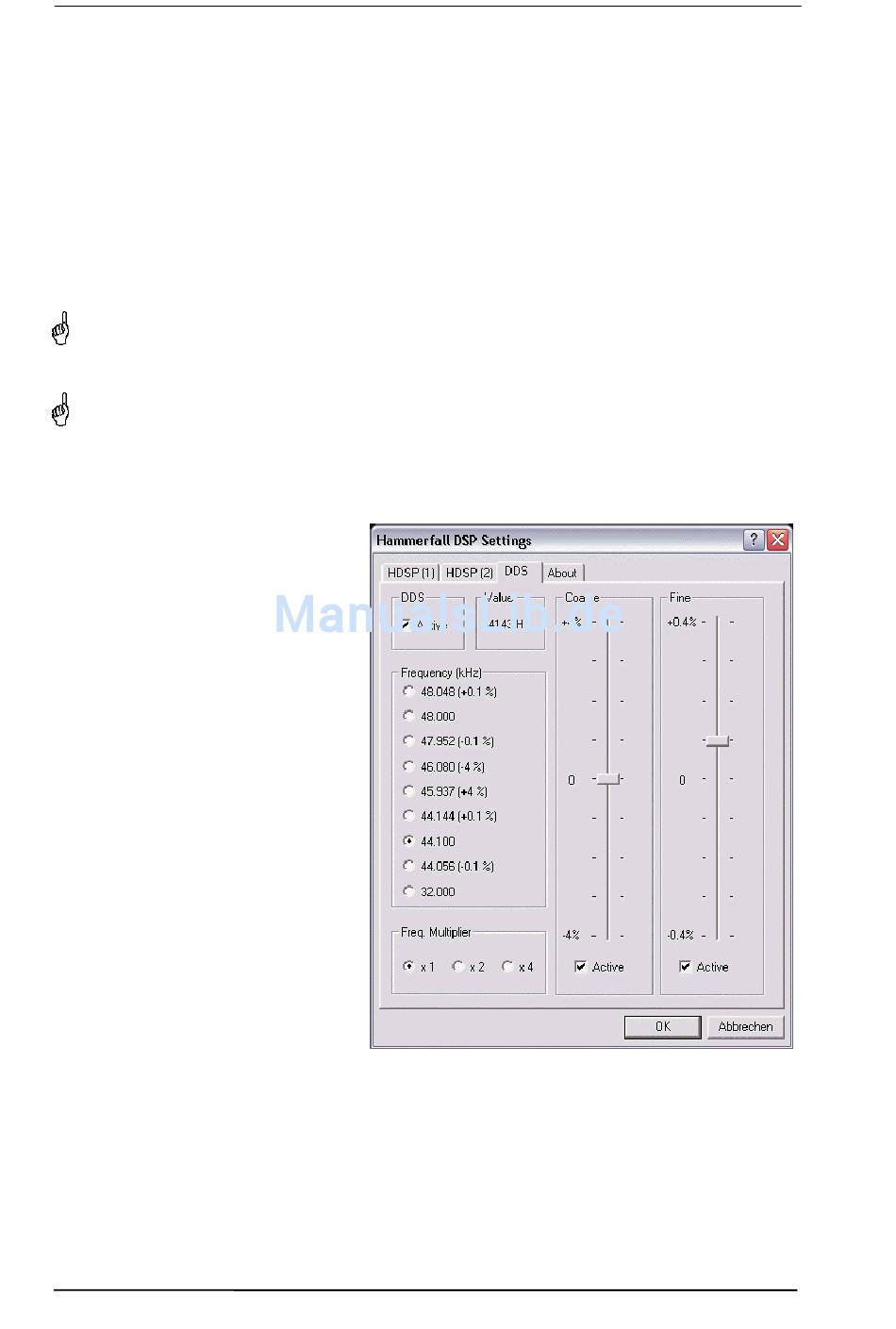

11.2 Settingsdialog - DDS
Üblicherweise erzeugen Soundkarten und Audiointerfaces ihre interne Clock (Master Modus)
aus Quarzen. Dadurch kann die interne Clock z.B. auf 44.1 kHz oder 48 kHz gestellt werden,
aber nicht auf Werte dazwischen. SteadyClock, RMEs sensationelles Low Jitter Clock System,
basiert auf einem Direct Digital Synthesizer (DDS). Mit dieser Schaltung können fast beliebige
Frequenzen in höchster Präzision erzeugt werden.
Die Umsetzung in der HDSP 9632 berücksichtigt die Bedürfnisse von professioneller Videoan-
wendung, als auch den Wunsch nach maximaler Flexibilität. Der Dialog DDS enthält dazu so-
wohl eine Liste der für Video typischen Frequenzen (sogenannte Pull Up/Pull Down mit 0.1%
und 4%), als auch zwei Fader, mit denen ausgehend von der Grundfrequenz selbige in Schrit-
ten von 1 Hz (!) frei veränderbar wird.
Der DDS-Dialog erfordert eine im Clock Mode Master befindliche HDSP 9632! Die Fre-
quenzeinstellung wird nur mit dieser einen Karte aktiviert!
Eine Änderung der Samplefrequenz während laufender Aufnahme/Wiedergabe führt bei
grösseren Frequenzänderungen oftmals zu einem Verlust des Tones oder zu Warnmel-
dungen der jeweiligen Software. Daher sollte die gewünschte Samplefrequenz zumindest
grob schon vor dem Start der Software eingestellt sein.
DDS
Aktiviert alle Einstellungen dieses Dia-
loges.
Value
Zeigt die eingestellte Samplefrequenz
an. Diese ergibt sich aus der Grund-
einstellung (Frequency), dem Mul-
tiplier, und der Stellung der aktivierten
Schieberegler.
Frequency
Auswahl eines festen Grundwertes der
Samplefrequenz, der mittels Multiplier
und Fader veränderbar ist.
Freq. Multiplier
Schaltet die Samplefrequenz in Single,
Double oder Quad Speed Modus.
Coarse
Schieberegler zur groben Verände-
rung der Grundfrequenz. Wird mit
Active aktiviert. Minimale Schrittweite 1
Hz.
Fine
Schieberegler zur feinen Veränderung
der Grundfrequenz. Wird mit Active aktiviert. Minimale Schrittweite 1 Hz.
Hinweise zu den Fadern
Ein Klick in die Faderbahn über oder unterhalb des Faderknopfes bewegt den Fader in der
kleinsten Schrittweite nach unten oder oben. Bei gleichzeitig gedrückter Strg-Taste springt der
Fader in die Mitte (0).
Bedienungsanleitung HDSP-System HDSP 9632 © RME
18
