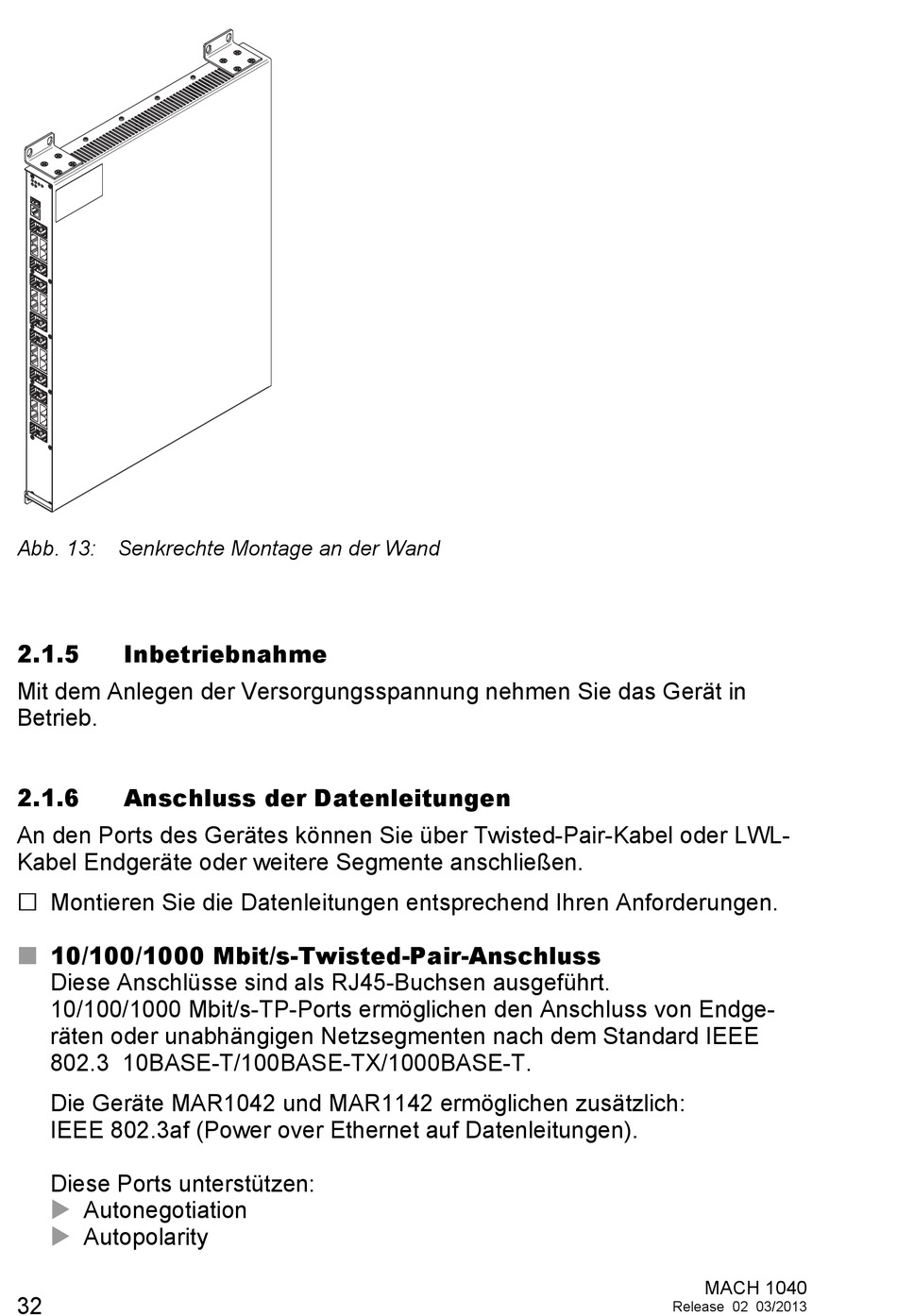

Abb. 13: Senkrechte Montage an der Wand
2.1.5

Inbetriebnahme

Mit dem Anlegen der Versorgungsspannung nehmen Sie das Gerät in
Betrieb.
2.1.6

Anschluss der Datenleitungen

An den Ports des Gerätes können Sie über Twisted-Pair-Kabel oder LWL-
Kabel Endgeräte oder weitere Segmente anschließen.
 Montieren Sie die Datenleitungen entsprechend Ihren Anforderungen.
10/100/1000 Mbit/s-Twisted-Pair-Anschluss

Diese Anschlüsse sind als RJ45-Buchsen ausgeführt.
10/100/1000 Mbit/s-TP-Ports ermöglichen den Anschluss von Endge-
räten oder unabhängigen Netzsegmenten nach dem Standard IEEE
802.3 10BASE-T/100BASE-TX/1000BASE-T.
Die Geräte MAR1042 und MAR1142 ermöglichen zusätzlich:
IEEE 802.3af (Power over Ethernet auf Datenleitungen).
Diese Ports unterstützen:

Autonegotiation
 Autopolarity
