2 Funknetzplanung
2.4

Planung

2.4.1

Installationsplan

- Aus den Ergebnissen der Begehung die Standorte der Basisstationen ermitteln und in den
Gebäudeplan eintragen.
Wurde in einem typischen Gebiet die typische Ausbreitung gemessen, können mit dem
Radius r der Funkzelle die Standorte der Basisstationen theoretisch festgelegt werden.
- Prüfen, ob die Installationen entsprechend den theoretisch ermittelten Angaben ausgeführt
werden können. Eventuell notwendige Korrekturen vornehmen.
- Bei Gebäuden sind FP´s möglichst mittig zu installieren. Installationen an den Außenwän-
den sind zu vermeiden.
- FP´s sind in einer Reihe anzuordnen.
- Bei breiteren Gebieten sind mehrere Reihen anzuordnen.
- Die FP´s der Reihen sind auf Lücke zu installieren.
r A

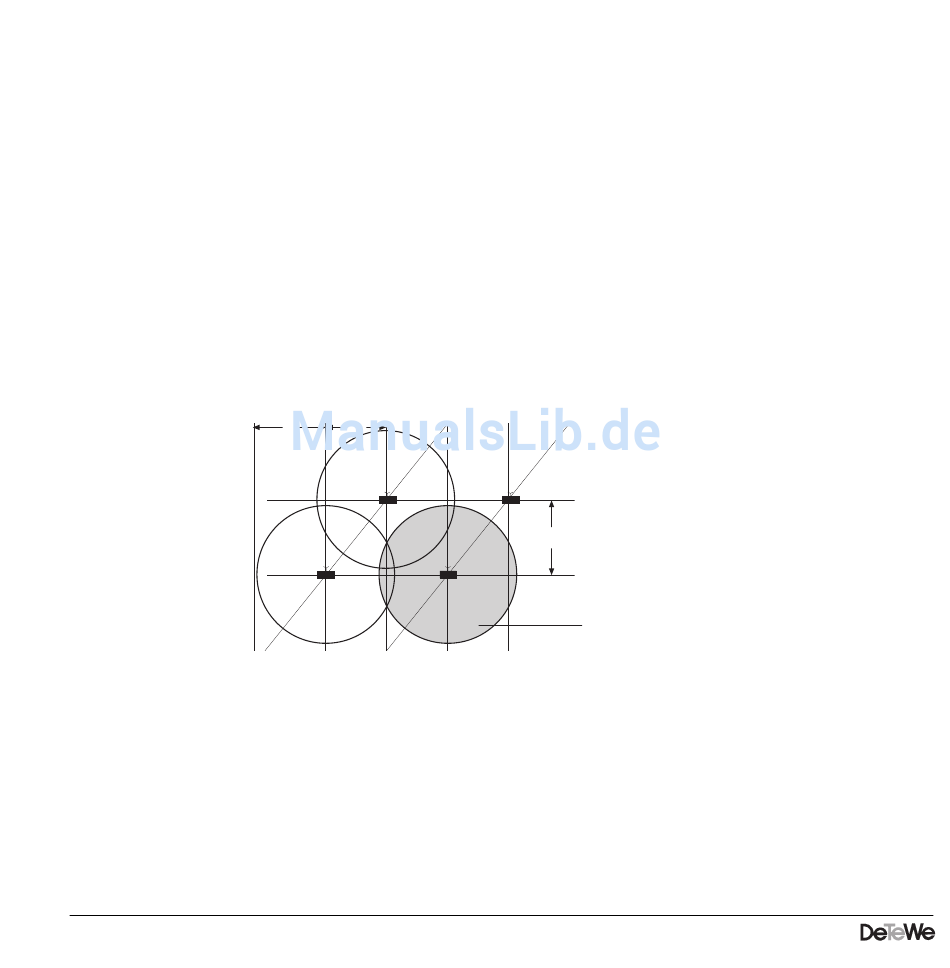

Abb. 2.1 Anordnung von FP´s in der Fläche
In der oben gezeigten Abbildung sind die Funkzellen idealisiert dargestellt.
- HF-Versorgung einer Etage durch tiefere oder höhere Etagen ist nicht zu berücksichtigen.
Beschreibung varix 200 / varix 14 (DECT)
A: Abstand zur nächsten Funkzelle
B
√
A = r/2 3
B: Abstand zur nächsten Reihe mit versetzt
Funkzelle angeordneten FP's
√
B = A 3
A = r * 0,866
2A = r * 1,73
B = r * 1,5
