8.3.2.
72
Feldsteuer- und Schutzgerät
Technisches Referenzhandbuch

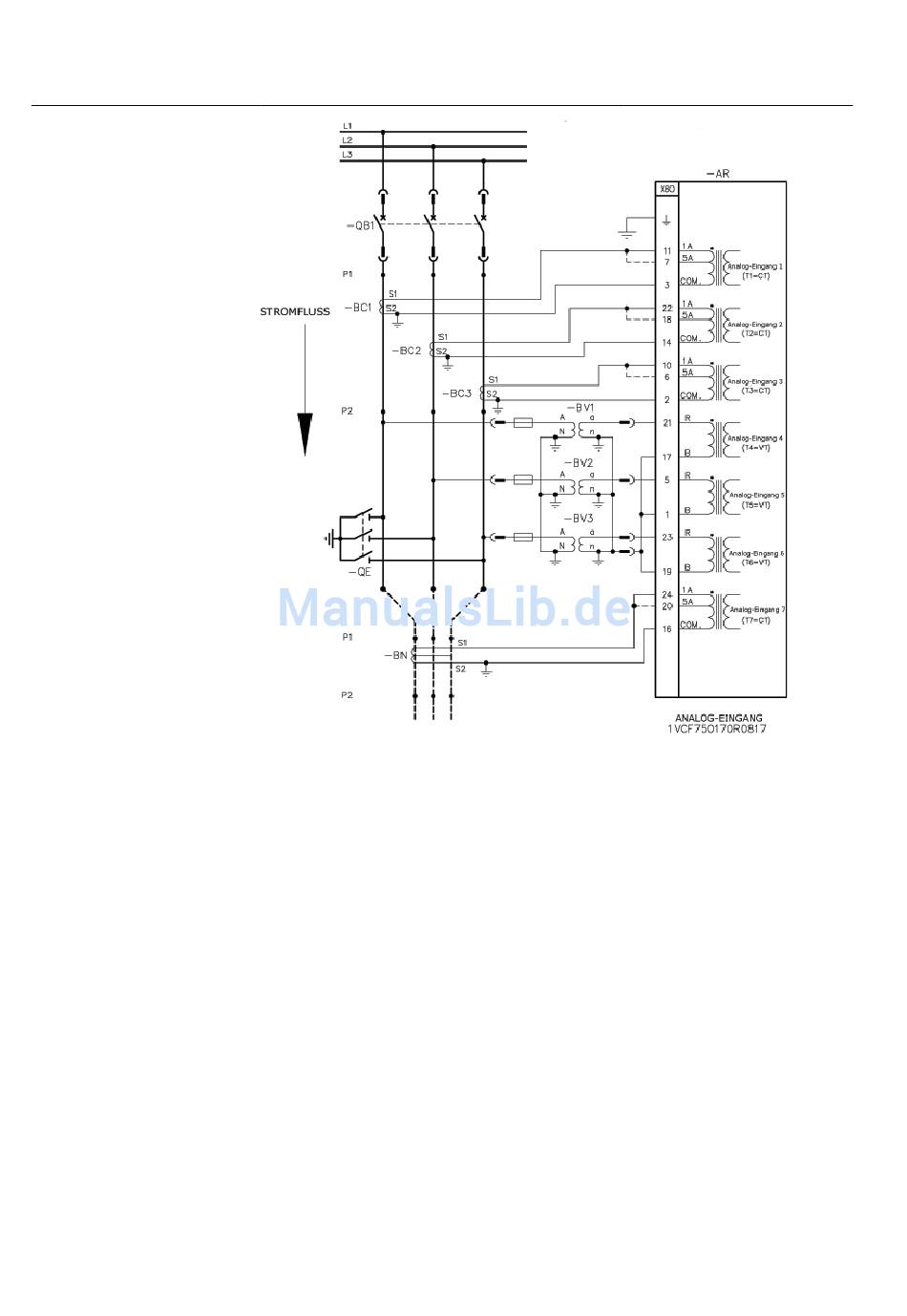

Abb. 8.3.1.-1 Konfiguration eines Abgangsfeldes
Differentialschutz für Leistungstransformatoren
Das Prinzipschaltbild unten zeigt den Anschluss für einen Transformatorabgang mit
Trafo-Diffschutz und restricted earthfault.
Die verwendete analoge Eingangskarte hat 8 Stromeingänge. Die Kanäle 1-6 dienen
dem Differentialschutz, Kanal 7 den restricted earthfault und Kanal 8 dem
Erdschlussschutz.
1MRS756481
A070120
