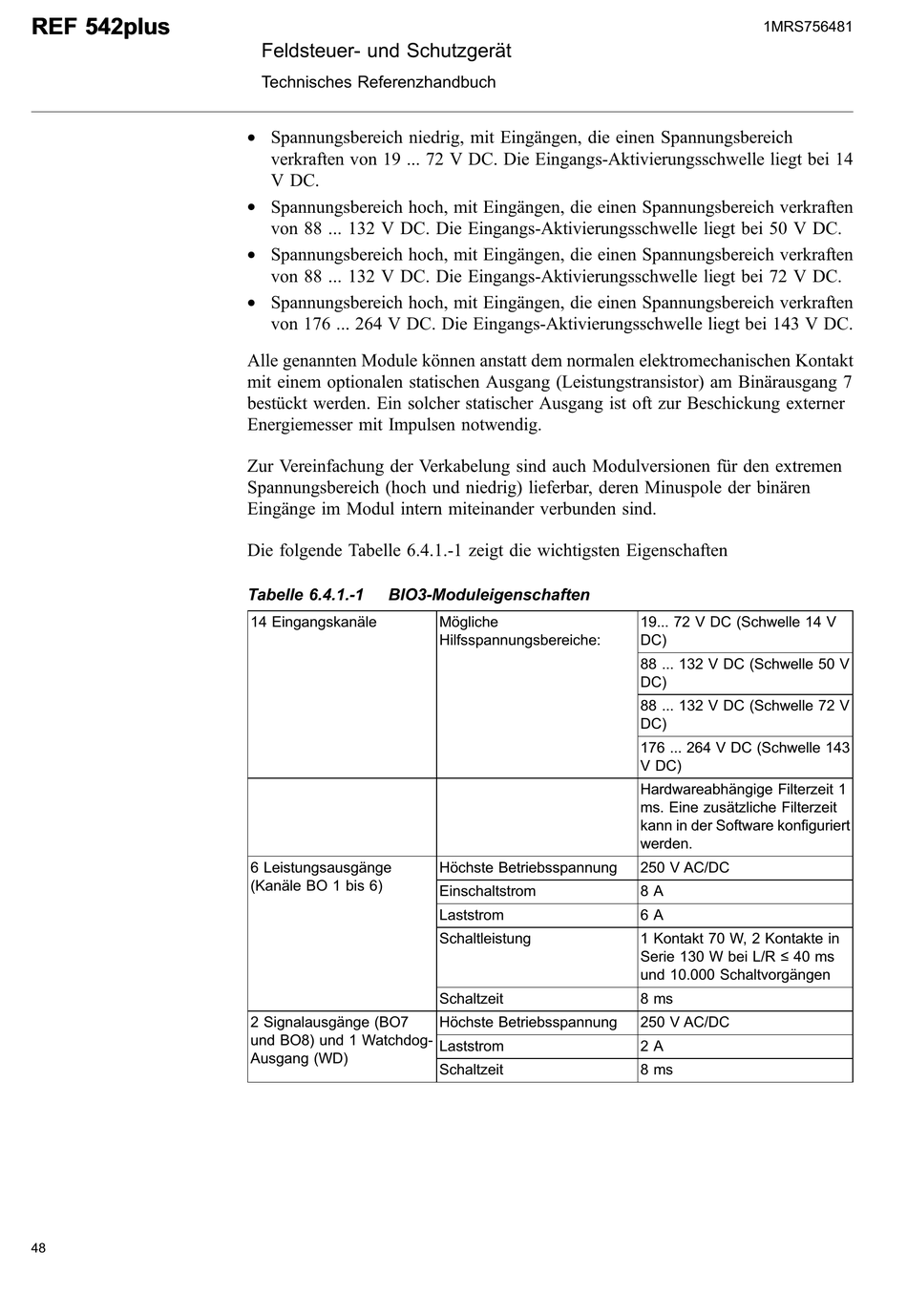

Feldsteuer- und Schutzgerät
Technisches Referenzhandbuch
Spannungsbereich niedrig, mit Eingängen, die einen Spannungsbereich
*
verkraften von 19 ... 72 V DC. Die Eingangs-Aktivierungsschwelle liegt bei 14
V DC.
Spannungsbereich hoch, mit Eingängen, die einen Spannungsbereich verkraften
*
von 88 ... 132 V DC. Die Eingangs-Aktivierungsschwelle liegt bei 50 V DC.
Spannungsbereich hoch, mit Eingängen, die einen Spannungsbereich verkraften
*
von 88 ... 132 V DC. Die Eingangs-Aktivierungsschwelle liegt bei 72 V DC.
Spannungsbereich hoch, mit Eingängen, die einen Spannungsbereich verkraften
*
von 176 ... 264 V DC. Die Eingangs-Aktivierungsschwelle liegt bei 143 V DC.
Alle genannten Module können anstatt dem normalen elektromechanischen Kontakt
mit einem optionalen statischen Ausgang (Leistungstransistor) am Binärausgang 7
bestückt werden. Ein solcher statischer Ausgang ist oft zur Beschickung externer
Energiemesser mit Impulsen notwendig.
Zur Vereinfachung der Verkabelung sind auch Modulversionen für den extremen
Spannungsbereich (hoch und niedrig) lieferbar, deren Minuspole der binären
Eingänge im Modul intern miteinander verbunden sind.
Die folgende Tabelle 6.4.1.-1 zeigt die wichtigsten Eigenschaften
Tabelle 6.4.1.-1 BIO3-Moduleigenschaften
14 Eingangskanäle
6 Leistungsausgänge
(Kanäle BO 1 bis 6)
2 Signalausgänge (BO7
und BO8) und 1 Watchdog-
Ausgang (WD)
Mögliche
Hilfsspannungsbereiche:
Höchste Betriebsspannung
Einschaltstrom
Laststrom
Schaltleistung
Schaltzeit
Höchste Betriebsspannung
Laststrom
Schaltzeit
1MRS756481
19... 72 V DC (Schwelle 14 V
DC)
88 ... 132 V DC (Schwelle 50 V
DC)
88 ... 132 V DC (Schwelle 72 V
DC)
176 ... 264 V DC (Schwelle 143
V DC)
Hardwareabhängige Filterzeit 1
ms. Eine zusätzliche Filterzeit
kann in der Software konfiguriert
werden.
250 V AC/DC
8 A
6 A
1 Kontakt 70 W, 2 Kontakte in
Serie 130 W bei L/R ≤ 40 ms
und 10.000 Schaltvorgängen
8 ms
250 V AC/DC
2 A
8 ms
