Feldsteuer- und Schutzgerät
Technisches Referenzhandbuch

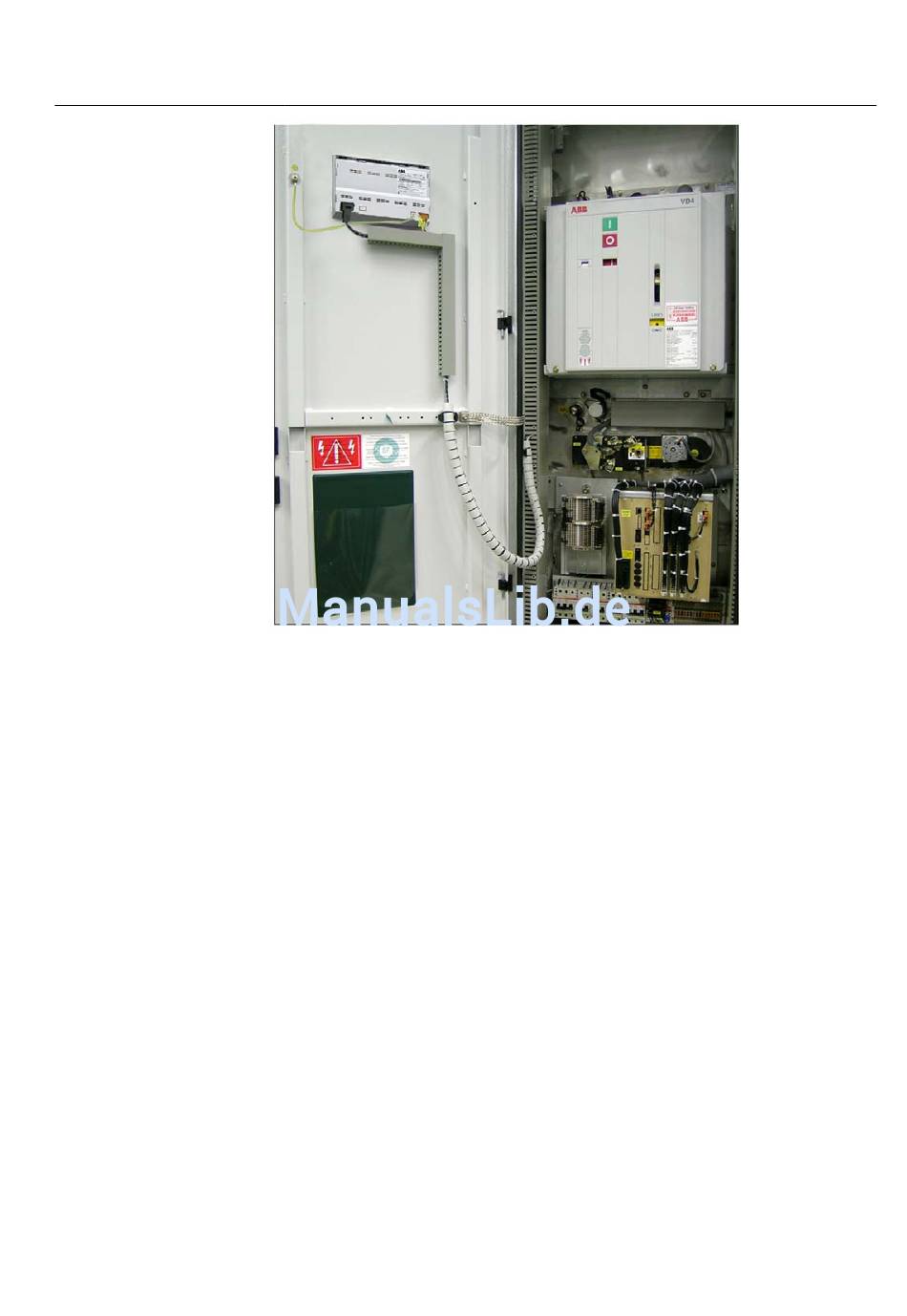

Abb. 3.-3 Montage der Zentraleinheit im NS-Schrank und des HMI in der Schranktür
Das REF 542plus ist ein Echtzeit-System. Ein digitaler Signalprozessor (DSP) führt
die Messungen und die Schutzfunktionen aus, während ein Micro Controller (MC)
die Steuerfunktionen übernimmt. Dank der Aufgabentrennung besteht kein Konflikt
zwischen dem eingerichteten Schutzschema und dem zu ändernden Steuerschema.
Ein optionaler Kommunikationsprozessor (CP) wird für den Anschluss an ein
Stationsautomatisierungssystem notwendig. Blockschema des REF 542plus ist in
der Abb. 3.-4 zu sehen.
Das Hauptmodul ist mit DSP and MC ausgerüstet. Die CAN Open -Schnittstelle, die
Ethernet-Schnittstelle für den Web-Server und der optische Eingang für die
Zeitsynchronisierung sind ebenfalls im Hauptmodul untergebracht. Das optionale
Kommunikationsmodul übernimmt die Kommunikation mit dem
Stationsautomatisierungssystem. Die binären Ein- und -Ausgangsmodule dienen als
Schnittstelle zum Primärprozess, um Befehle zu senden und Statusinformationen zu
erhalten. Das analoge Eingangsmodul nimmt die Strom- und Spannungssignale von
Messwandlern oder nicht induktiven Sensoren auf. Das optionale 0/4 ... 20 mA
Ausgangsmodul und das analoge 4 ... 20 mA Eingangsmodul ermöglichen den
Informationsaustausch mit der 4 ... 20 mA oder 0 ... 20 mA Stromschleife.
