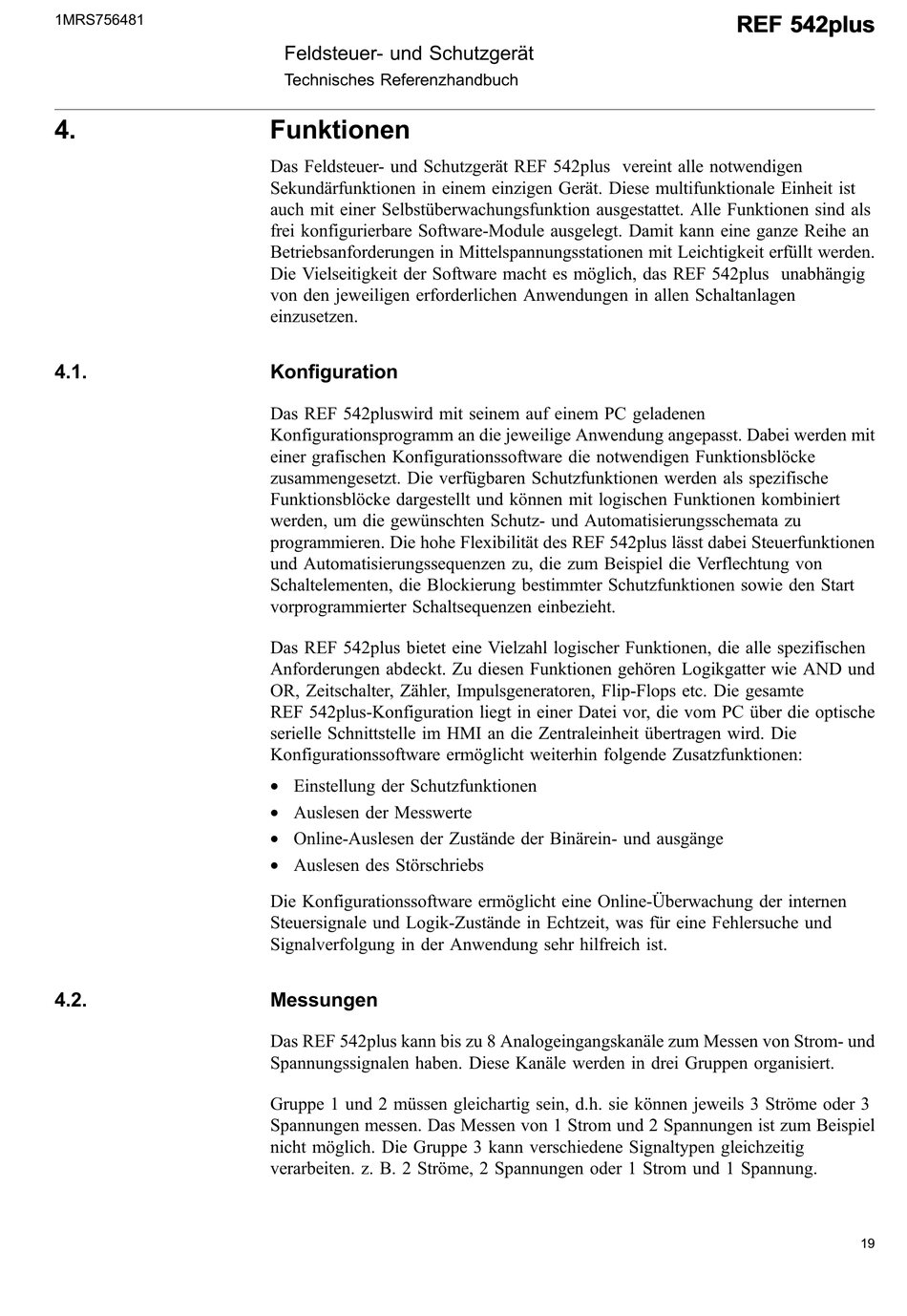

1MRS756481
4.
4.1.
4.2.
Feldsteuer- und Schutzgerät
Technisches Referenzhandbuch

Funktionen

Das Feldsteuer- und Schutzgerät REF 542plus vereint alle notwendigen
Sekundärfunktionen in einem einzigen Gerät. Diese multifunktionale Einheit ist
auch mit einer Selbstüberwachungsfunktion ausgestattet. Alle Funktionen sind als
frei konfigurierbare Software-Module ausgelegt. Damit kann eine ganze Reihe an
Betriebsanforderungen in Mittelspannungsstationen mit Leichtigkeit erfüllt werden.
Die Vielseitigkeit der Software macht es möglich, das REF 542plus unabhängig
von den jeweiligen erforderlichen Anwendungen in allen Schaltanlagen
einzusetzen.

Konfiguration

Das REF 542pluswird mit seinem auf einem PC geladenen
Konfigurationsprogramm an die jeweilige Anwendung angepasst. Dabei werden mit
einer grafischen Konfigurationssoftware die notwendigen Funktionsblöcke
zusammengesetzt. Die verfügbaren Schutzfunktionen werden als spezifische
Funktionsblöcke dargestellt und können mit logischen Funktionen kombiniert
werden, um die gewünschten Schutz- und Automatisierungsschemata zu
programmieren. Die hohe Flexibilität des REF 542plus lässt dabei Steuerfunktionen
und Automatisierungssequenzen zu, die zum Beispiel die Verflechtung von
Schaltelementen, die Blockierung bestimmter Schutzfunktionen sowie den Start
vorprogrammierter Schaltsequenzen einbezieht.
Das REF 542plus bietet eine Vielzahl logischer Funktionen, die alle spezifischen
Anforderungen abdeckt. Zu diesen Funktionen gehören Logikgatter wie AND und
OR, Zeitschalter, Zähler, Impulsgeneratoren, Flip-Flops etc. Die gesamte
REF 542plus-Konfiguration liegt in einer Datei vor, die vom PC über die optische
serielle Schnittstelle im HMI an die Zentraleinheit übertragen wird. Die
Konfigurationssoftware ermöglicht weiterhin folgende Zusatzfunktionen:
Einstellung der Schutzfunktionen
*
Auslesen der Messwerte
*
Online-Auslesen der Zustände der Binärein- und ausgänge
*
Auslesen des Störschriebs
*
Die Konfigurationssoftware ermöglicht eine Online-Überwachung der internen
Steuersignale und Logik-Zustände in Echtzeit, was für eine Fehlersuche und
Signalverfolgung in der Anwendung sehr hilfreich ist.

Messungen

Das REF 542plus kann bis zu 8 Analogeingangskanäle zum Messen von Strom- und
Spannungssignalen haben. Diese Kanäle werden in drei Gruppen organisiert.
Gruppe 1 und 2 müssen gleichartig sein, d.h. sie können jeweils 3 Ströme oder 3
Spannungen messen. Das Messen von 1 Strom und 2 Spannungen ist zum Beispiel
nicht möglich. Die Gruppe 3 kann verschiedene Signaltypen gleichzeitig
verarbeiten. z. B. 2 Ströme, 2 Spannungen oder 1 Strom und 1 Spannung.
REF 542plus REF 542plus
19
