Feldsteuer- und Schutzgerät
Technisches Referenzhandbuch

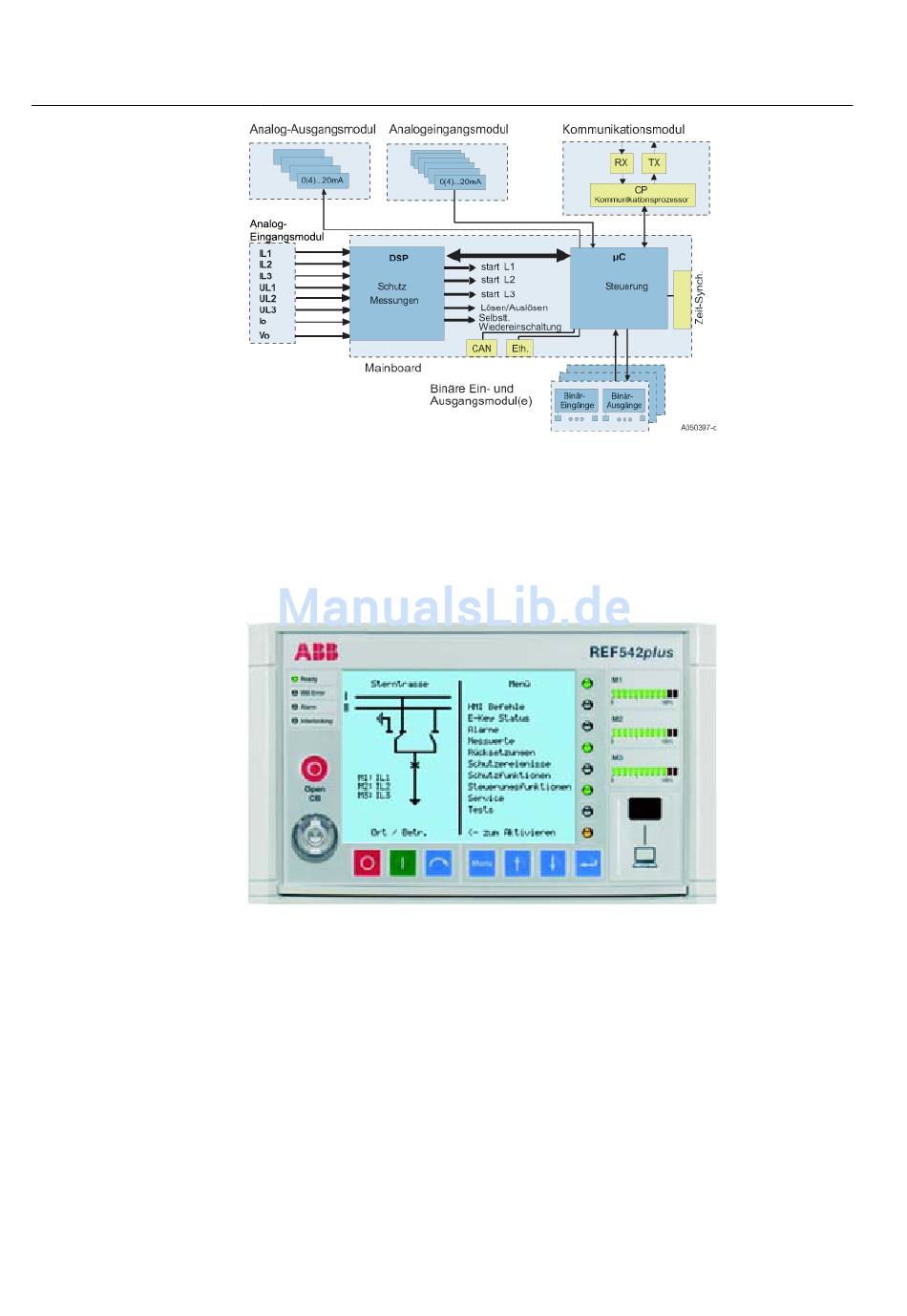

Abb. 3.-4 REF 542plus Blockschaltbild
Die in Abb. 3.-5 dargestellte HMI -Steuereinheit ist mit einem hinterleuchteten
Flüssigglasdisplay (LCD), acht Tasten, mehreren LEDs und einem elektronischen
Schloss ausgestattet. Die Displaysprache kann mit der zugehörigen
Konfigurationssoftware umgeschaltet werden. Diese dient auch zur
Programmierung von Schutz- und Steuerfunktionen.
Abb. 3.-5 HMI-Steuereinheit
Die linke Seite des Displays ist für ein Übersichtsschaltbild reserviert. Auf der
rechten Seite erscheinen Textanzeigen wie Messwerte und Schutzereignisse. Die
Hintergrundbeleuchtung des Displays schaltet sich nach 20 Minuten nach der
letzten Betätigung automatisch ab.
Das HMI ist ein Komplettsystem zur lokalen Bedienung der Anlage. Das HMI
ermöglicht dem Bediener die Parametrierung von Schutzfunktionen, Rücksetzen
von Alarmen und Meldungen sowie Umschaltung von vor Ort auf Fernbetrieb.
Das HMI umfasst:
