1MRS756481
4.8.
4.8.1.
Feldsteuer- und Schutzgerät
Technisches Referenzhandbuch
Kondensator gespeicherte Energie für ein Aufrechterhalten der internen Uhr für
mindestens zwei Stunden. Die Datum- und Uhrzeiteinstellung der Uhr erfolgt über
das HMI.
Die interne Uhr des REF 542plus kann auf verschiedene Arten mit einer externen
Uhr synchronisiert werden.
Bei Anschluss an ein ABB-Stationsautomatisierungssystem wird das REF 542plus
über einen Interbay-Bus, beispielsweise mit dem SPA-Protokoll oder dem Protokoll
ABB LON über LAG 1.4, synchronisiert. Für die Verbindung zu einem
Drittanbietersystem kann das Standardprotokoll IEC 60870-5-103, IEC 61850 oder
ein modifiziertes Modbus RTU-Protokoll genutzt werden. Wird höchste
Genauigkeit verlangt, kann das REF 542plus über den dazu vorgesehenen optischen
Eingang IRIG-B mit einer GPS-Hauptuhr synchronisiert werden. Die akzeptierten
Zeitformate sind IRIG Format B000, B002 und B003. Abb. 4.7.-1 zeigt die
Zeitverteilungsarchitektur für die Synchronisierung.

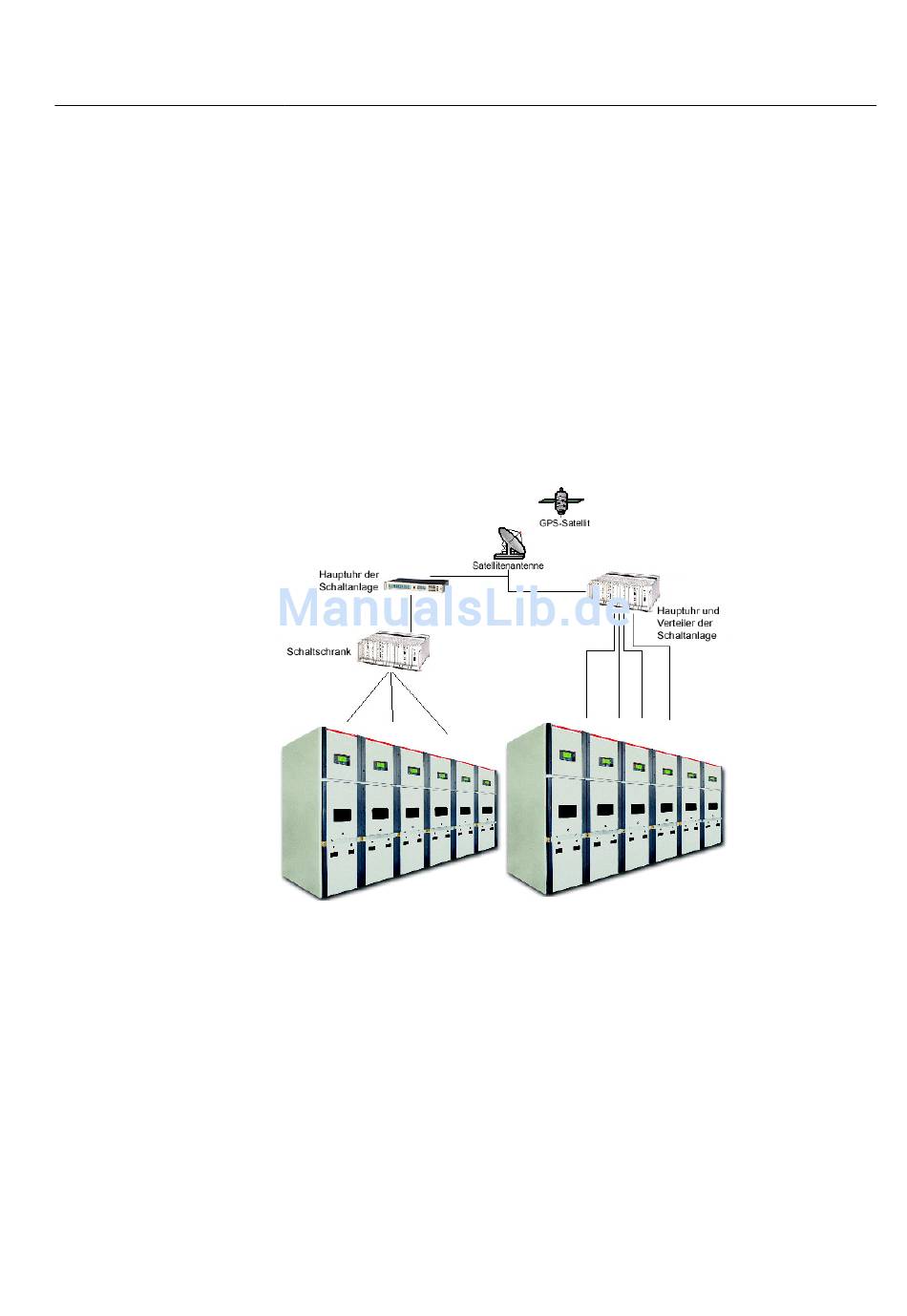

Abb. 4.7.-1 Synchronisierung der internen Uhr über eine GPS-Hauptuhr
Schnittstelle zum Primärprozess
Das REF 542plus bietet eine flexible Schnittstelle zum Primärprozess, welche in
den folgenden Abschnitten beschrieben wird.
Das Feldsteuer- und Schutzgerät
REF 542plus ist zum Anschluss sowohl von nicht konventionellen Strom- und
Spannungssensoren als auch an Messwandler geeignet.
REF 542plus REF 542plus
A050501
25
