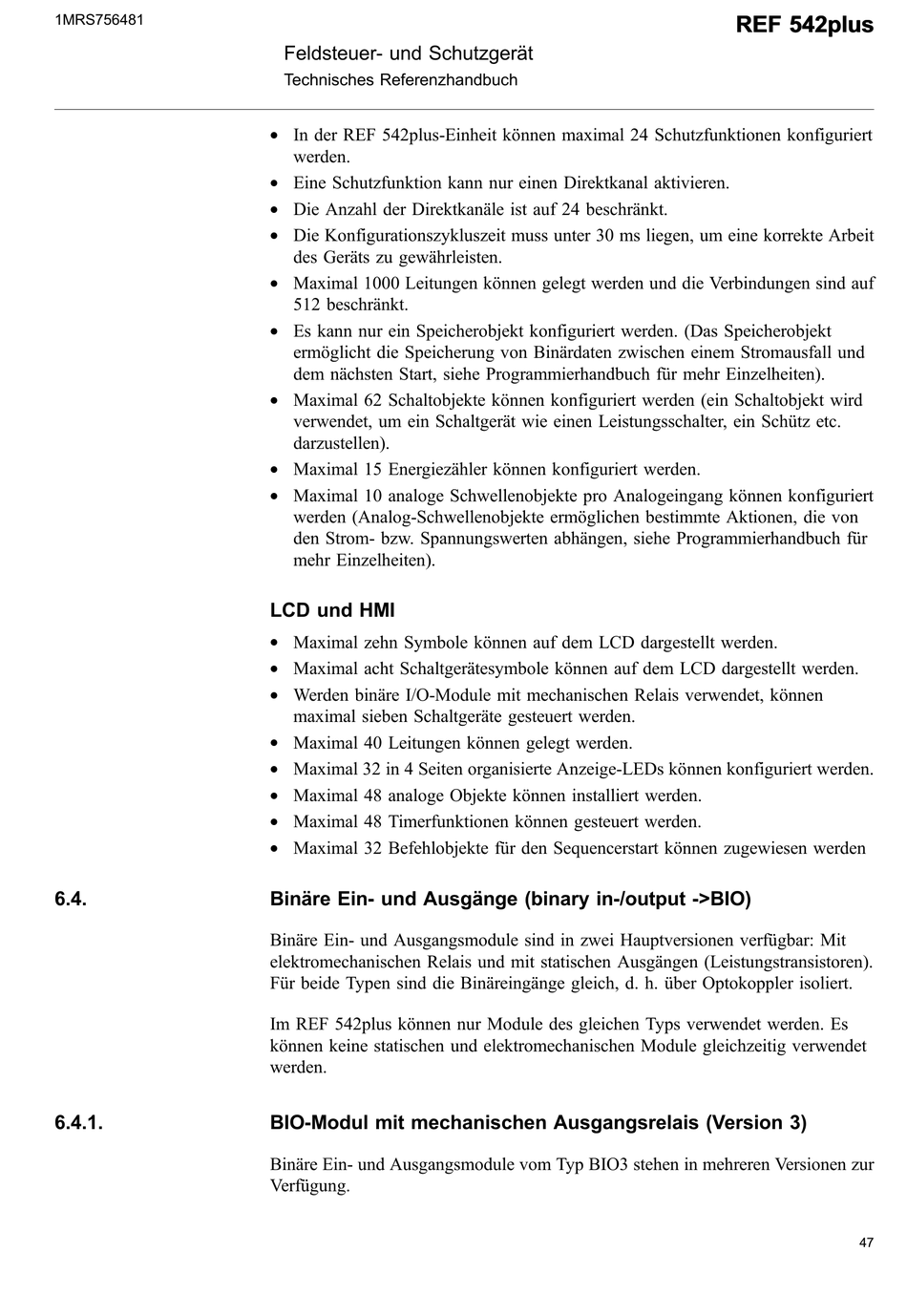

1MRS756481
6.4.
6.4.1.
Feldsteuer- und Schutzgerät
Technisches Referenzhandbuch
In der REF 542plus-Einheit können maximal 24 Schutzfunktionen konfiguriert
*
werden.
Eine Schutzfunktion kann nur einen Direktkanal aktivieren.
*
Die Anzahl der Direktkanäle ist auf 24 beschränkt.
*
Die Konfigurationszykluszeit muss unter 30 ms liegen, um eine korrekte Arbeit
*
des Geräts zu gewährleisten.
Maximal 1000 Leitungen können gelegt werden und die Verbindungen sind auf
*
512 beschränkt.
Es kann nur ein Speicherobjekt konfiguriert werden. (Das Speicherobjekt
*
ermöglicht die Speicherung von Binärdaten zwischen einem Stromausfall und
dem nächsten Start, siehe Programmierhandbuch für mehr Einzelheiten).
Maximal 62 Schaltobjekte können konfiguriert werden (ein Schaltobjekt wird
*
verwendet, um ein Schaltgerät wie einen Leistungsschalter, ein Schütz etc.
darzustellen).
Maximal 15 Energiezähler können konfiguriert werden.
*
Maximal 10 analoge Schwellenobjekte pro Analogeingang können konfiguriert
*
werden (Analog-Schwellenobjekte ermöglichen bestimmte Aktionen, die von
den Strom- bzw. Spannungswerten abhängen, siehe Programmierhandbuch für
mehr Einzelheiten).
LCD und HMI
Maximal zehn Symbole können auf dem LCD dargestellt werden.
*
Maximal acht Schaltgerätesymbole können auf dem LCD dargestellt werden.
*
Werden binäre I/O-Module mit mechanischen Relais verwendet, können
*
maximal sieben Schaltgeräte gesteuert werden.
Maximal 40 Leitungen können gelegt werden.
*
Maximal 32 in 4 Seiten organisierte Anzeige-LEDs können konfiguriert werden.
*
Maximal 48 analoge Objekte können installiert werden.
*
Maximal 48 Timerfunktionen können gesteuert werden.
*
Maximal 32 Befehlobjekte für den Sequencerstart können zugewiesen werden
*
Binäre Ein- und Ausgänge (binary in-/output ->BIO)
Binäre Ein- und Ausgangsmodule sind in zwei Hauptversionen verfügbar: Mit
elektromechanischen Relais und mit statischen Ausgängen (Leistungstransistoren).
Für beide Typen sind die Binäreingänge gleich, d. h. über Optokoppler isoliert.
Im REF 542plus können nur Module des gleichen Typs verwendet werden. Es
können keine statischen und elektromechanischen Module gleichzeitig verwendet
werden.

BIO-Modul mit mechanischen Ausgangsrelais (Version 3)

Binäre Ein- und Ausgangsmodule vom Typ BIO3 stehen in mehreren Versionen zur
Verfügung.
REF 542plus REF 542plus
