Feldsteuer- und Schutzgerät
Technisches Referenzhandbuch

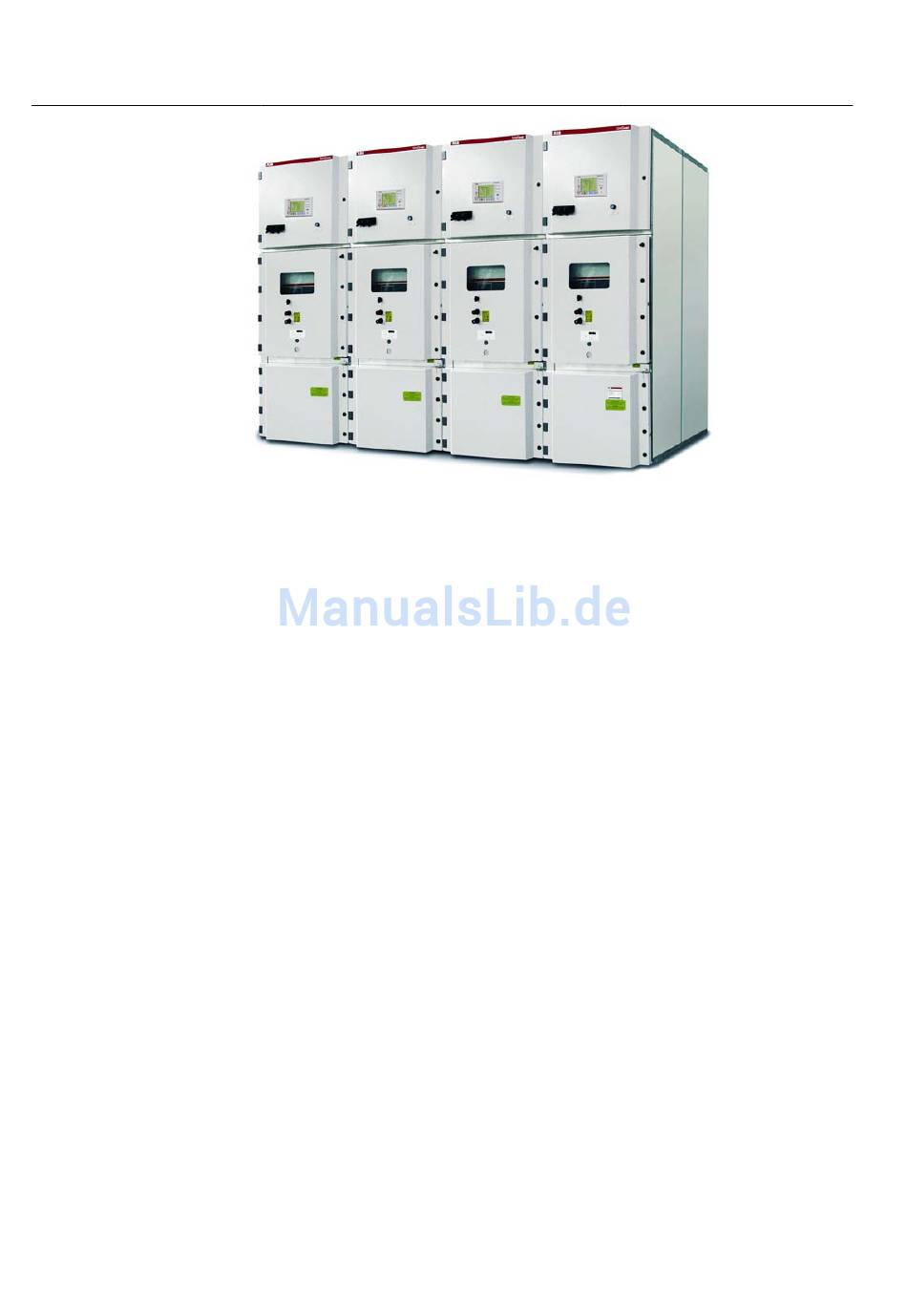

Abb. 3.-2 REF 542plus, installiert in einer luftisolierten Schaltanlage (AIS)
Das REF 542plus besteht aus zwei Teilen: Einer Zentraleinheit und einem
getrennten Display (HMI). Das Zentraleinheit enthält die Spannungsversorgung, die
Hauptplatine (Mainboard), das analoge Eingangsmodul, die binären Ein- und
Ausgangsmodule (I/O) sowie die optionalen Module für Zusatzfunktionen. Die
Zentraleinheit und das HMI sind über ein serielles Kabel verbunden.
DasHMI ist ein selbständiges Gerät mit eigener Stromversorgung. Es kann in einem
separaten Steuerschrank oder in einem eigenen Fach in der Nähe der Zentraleinheit
installiert werden. Das HMI zeigt den aktuellen Betriebszustand des Schaltfeldes an
und dient zur Steuerung des betreffenden Abgangs, zur Visualisierung von
Meldungen und Messwerten sowie zur Änderung von Schutzparametern. Ein
abgeschirmtes verdrilltes Kabelpaar (nach Standard RS-485) reicht zur Verbindung
zwischen HMI und Zentraleinheit aus. Abb. 3.-4 zeigt die Installation der
Zentraleinheit und des HMI in einem Niederspannungsschrank .
