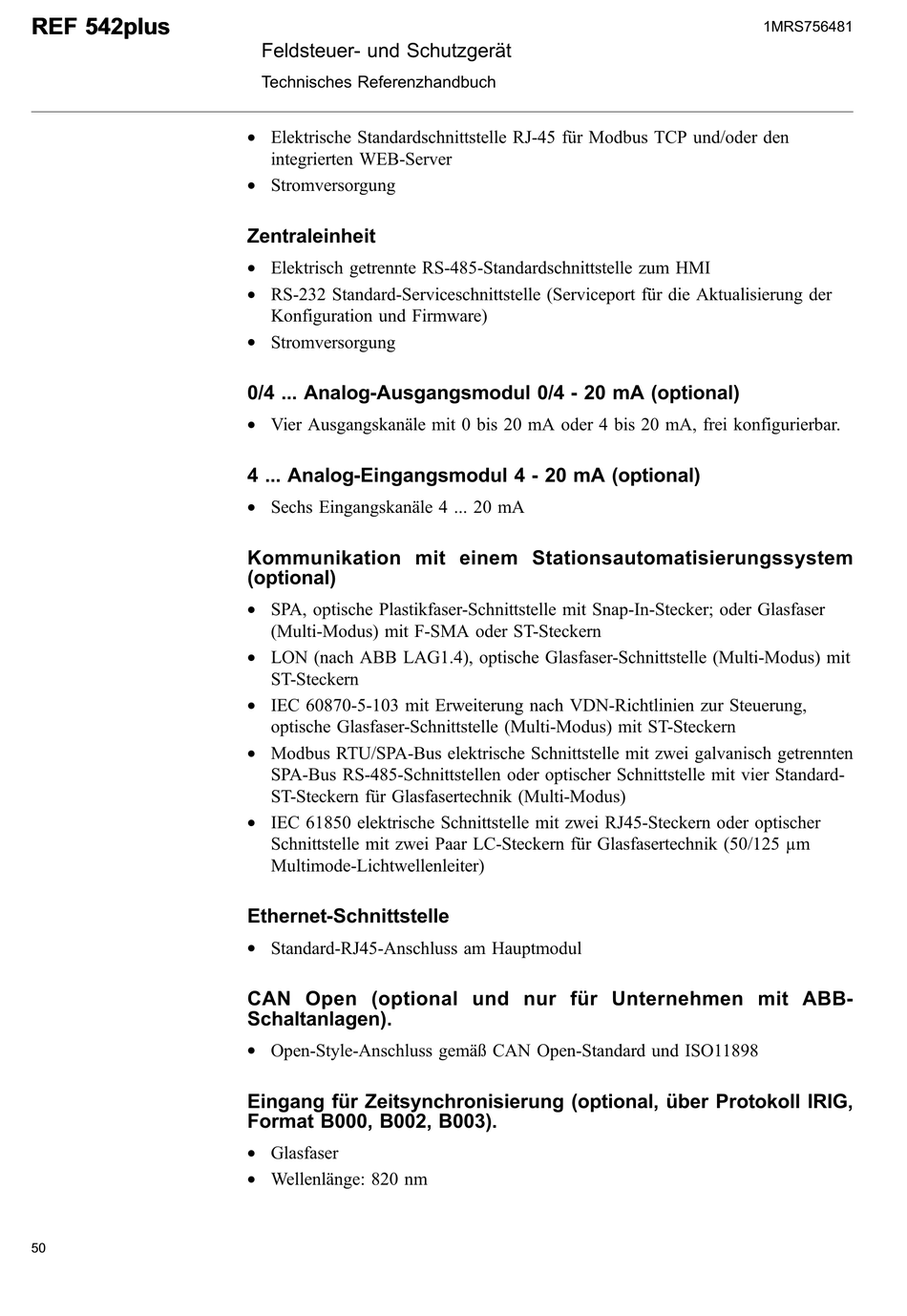

REF 542plus REF 542plus
50
Feldsteuer- und Schutzgerät
Technisches Referenzhandbuch
Elektrische Standardschnittstelle RJ-45 für Modbus TCP und/oder den
*
integrierten WEB-Server
Stromversorgung
*

Zentraleinheit

Elektrisch getrennte RS-485-Standardschnittstelle zum HMI
*
RS-232 Standard-Serviceschnittstelle (Serviceport für die Aktualisierung der
*
Konfiguration und Firmware)
Stromversorgung
*
0/4 ... Analog-Ausgangsmodul 0/4 - 20 mA (optional)
Vier Ausgangskanäle mit 0 bis 20 mA oder 4 bis 20 mA, frei konfigurierbar.
*

4 ... Analog-Eingangsmodul 4 - 20 mA (optional)

Sechs Eingangskanäle 4 ... 20 mA
*
Kommunikation mit einem Stationsautomatisierungssystem
(optional)
SPA, optische Plastikfaser-Schnittstelle mit Snap-In-Stecker; oder Glasfaser
*
(Multi-Modus) mit F-SMA oder ST-Steckern
LON (nach ABB LAG1.4), optische Glasfaser-Schnittstelle (Multi-Modus) mit
*
ST-Steckern
IEC 60870-5-103 mit Erweiterung nach VDN-Richtlinien zur Steuerung,
*
optische Glasfaser-Schnittstelle (Multi-Modus) mit ST-Steckern
Modbus RTU/SPA-Bus elektrische Schnittstelle mit zwei galvanisch getrennten
*
SPA-Bus RS-485-Schnittstellen oder optischer Schnittstelle mit vier Standard-
ST-Steckern für Glasfasertechnik (Multi-Modus)
IEC 61850 elektrische Schnittstelle mit zwei RJ45-Steckern oder optischer
*
Schnittstelle mit zwei Paar LC-Steckern für Glasfasertechnik (50/125 µm
Multimode-Lichtwellenleiter)

Ethernet-Schnittstelle

Standard-RJ45-Anschluss am Hauptmodul
*
CAN Open (optional und nur für Unternehmen mit ABB-
Schaltanlagen).
Open-Style-Anschluss gemäß CAN Open-Standard und ISO11898
*
Eingang für Zeitsynchronisierung (optional, über Protokoll IRIG,
Format B000, B002, B003).
Glasfaser
*
Wellenlänge: 820 nm
*
1MRS756481
