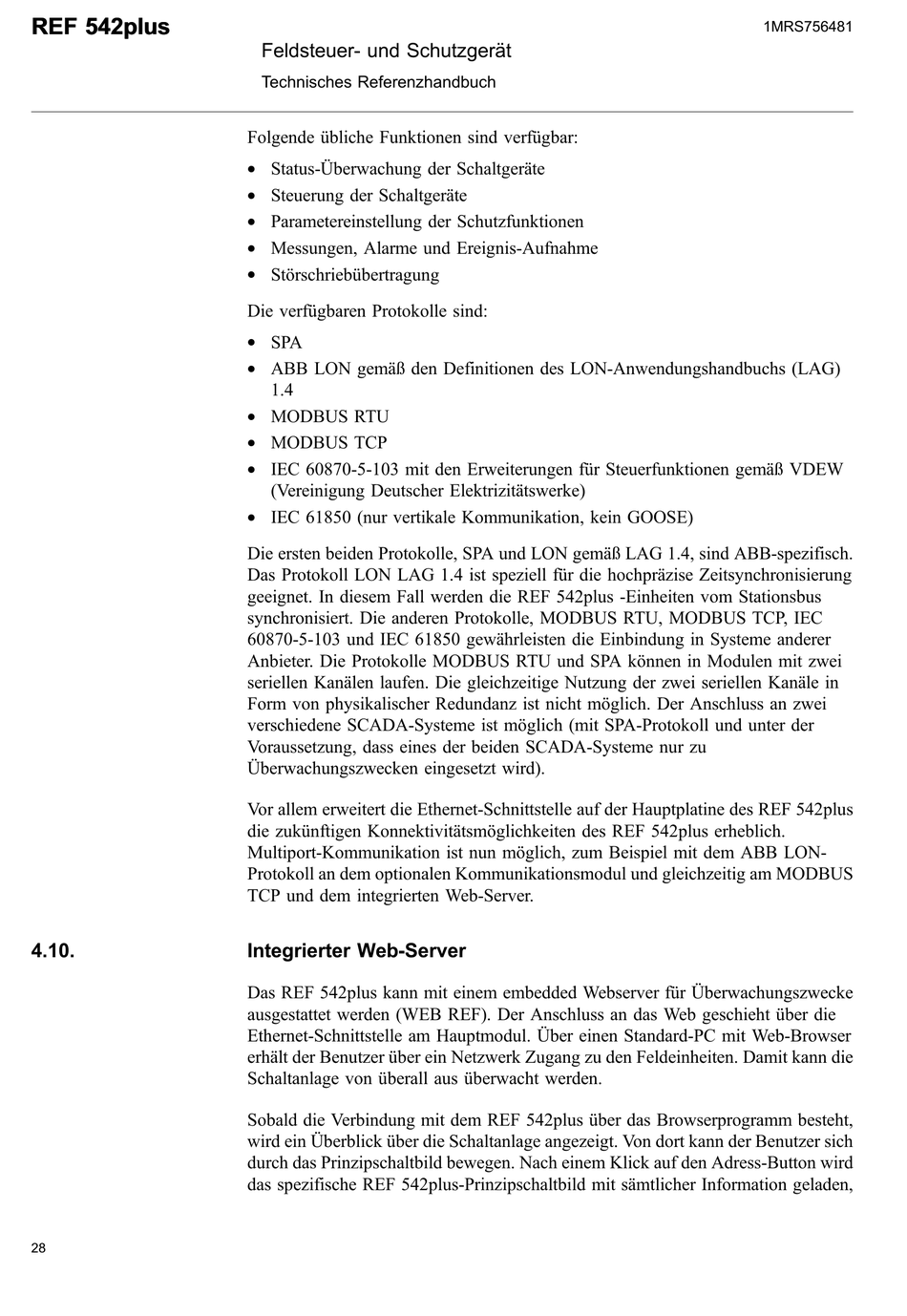

Folgende übliche Funktionen sind verfügbar:
Status-Überwachung der Schaltgeräte
*
Steuerung der Schaltgeräte
*
Parametereinstellung der Schutzfunktionen
*
Messungen, Alarme und Ereignis-Aufnahme
*
Störschriebübertragung
*
Die verfügbaren Protokolle sind:
SPA
*
ABB LON gemäß den Definitionen des LON-Anwendungshandbuchs (LAG)
*
1.4
MODBUS RTU
*
MODBUS TCP
*
IEC 60870-5-103 mit den Erweiterungen für Steuerfunktionen gemäß VDEW
*
(Vereinigung Deutscher Elektrizitätswerke)
IEC 61850 (nur vertikale Kommunikation, kein GOOSE)
*
Die ersten beiden Protokolle, SPA und LON gemäß LAG 1.4, sind ABB-spezifisch.
Das Protokoll LON LAG 1.4 ist speziell für die hochpräzise Zeitsynchronisierung
geeignet. In diesem Fall werden die REF 542plus -Einheiten vom Stationsbus
synchronisiert. Die anderen Protokolle, MODBUS RTU, MODBUS TCP, IEC
60870-5-103 und IEC 61850 gewährleisten die Einbindung in Systeme anderer
Anbieter. Die Protokolle MODBUS RTU und SPA können in Modulen mit zwei
seriellen Kanälen laufen. Die gleichzeitige Nutzung der zwei seriellen Kanäle in
Form von physikalischer Redundanz ist nicht möglich. Der Anschluss an zwei
verschiedene SCADA-Systeme ist möglich (mit SPA-Protokoll und unter der
Voraussetzung, dass eines der beiden SCADA-Systeme nur zu
Überwachungszwecken eingesetzt wird).
Vor allem erweitert die Ethernet-Schnittstelle auf der Hauptplatine des REF 542plus
die zukünftigen Konnektivitätsmöglichkeiten des REF 542plus erheblich.
Multiport-Kommunikation ist nun möglich, zum Beispiel mit dem ABB LON-
Protokoll an dem optionalen Kommunikationsmodul und gleichzeitig am MODBUS
TCP und dem integrierten Web-Server.

Integrierter Web-Server

Das REF 542plus kann mit einem embedded Webserver für Überwachungszwecke
ausgestattet werden (WEB REF). Der Anschluss an das Web geschieht über die
Ethernet-Schnittstelle am Hauptmodul. Über einen Standard-PC mit Web-Browser
erhält der Benutzer über ein Netzwerk Zugang zu den Feldeinheiten. Damit kann die
Schaltanlage von überall aus überwacht werden.
Sobald die Verbindung mit dem REF 542plus über das Browserprogramm besteht,
wird ein Überblick über die Schaltanlage angezeigt. Von dort kann der Benutzer sich
durch das Prinzipschaltbild bewegen. Nach einem Klick auf den Adress-Button wird
das spezifische REF 542plus-Prinzipschaltbild mit sämtlicher Information geladen,
