Feldsteuer- und Schutzgerät
Technisches Referenzhandbuch
Störschreiber
Die REF 542plus -Einheit ist mit einer flexiblen und leistungsstarken
Störschreiberfunktion ausgestattet. Diese Funktion dient zur Aufzeichnung von bis
zu acht analogen Eingangskanälen und 32 Binärsignalen. Die analogen
Eingangssignale werden mit einer Messrate von 1,2 kHz über Zeitintervalle von
mindestens 1 und maximal 5 Sekunden gespeichert. Diese Speicherzeit ist eine
Kombination der Zeit vor und nach Auftreten des Fehlers. Die
Gesamtaufnahmekapazität ist 5 Sekunden. Sie kann auf 5 Aufnahmen von je 1
Sekunde oder eine einzige Aufnahme von 5 Sekunden eingestellt werden. Die
Aufnahme kann durch ein Schutzereignis, einen Binärsignalwechsel oder bei
Eintreten einer benutzerdefinierten Bedingung ausgelöst werden.
Der Störschrieb kann vor Ort vom HMI mithilfe der Konfigurationssoftware über
die optische Kommunikationsschnittstelle auf einen PC überspielt werden. Beim
Hochladen mit dem Software-Tool werden die Störschreiber automatisch in das
Standardformat COMTRADE konvertiert. Nach Übertragung durch die
Kommunikationsschnittstelle können sie mit einem Hilfsprogramm konvertiert
werden. Der Störschrieb wird in einem nicht flüchtigen Speicher abgelegt, sodass
sie bei Ausfall der Versorgungsspannung nicht verloren gehen.
Der Störschrieb kann exportiert und mit der Konfigurationssoftware konvertiert
werden. Die Übertragung der Störschriebdaten kann auch per Interbay erfolgen.

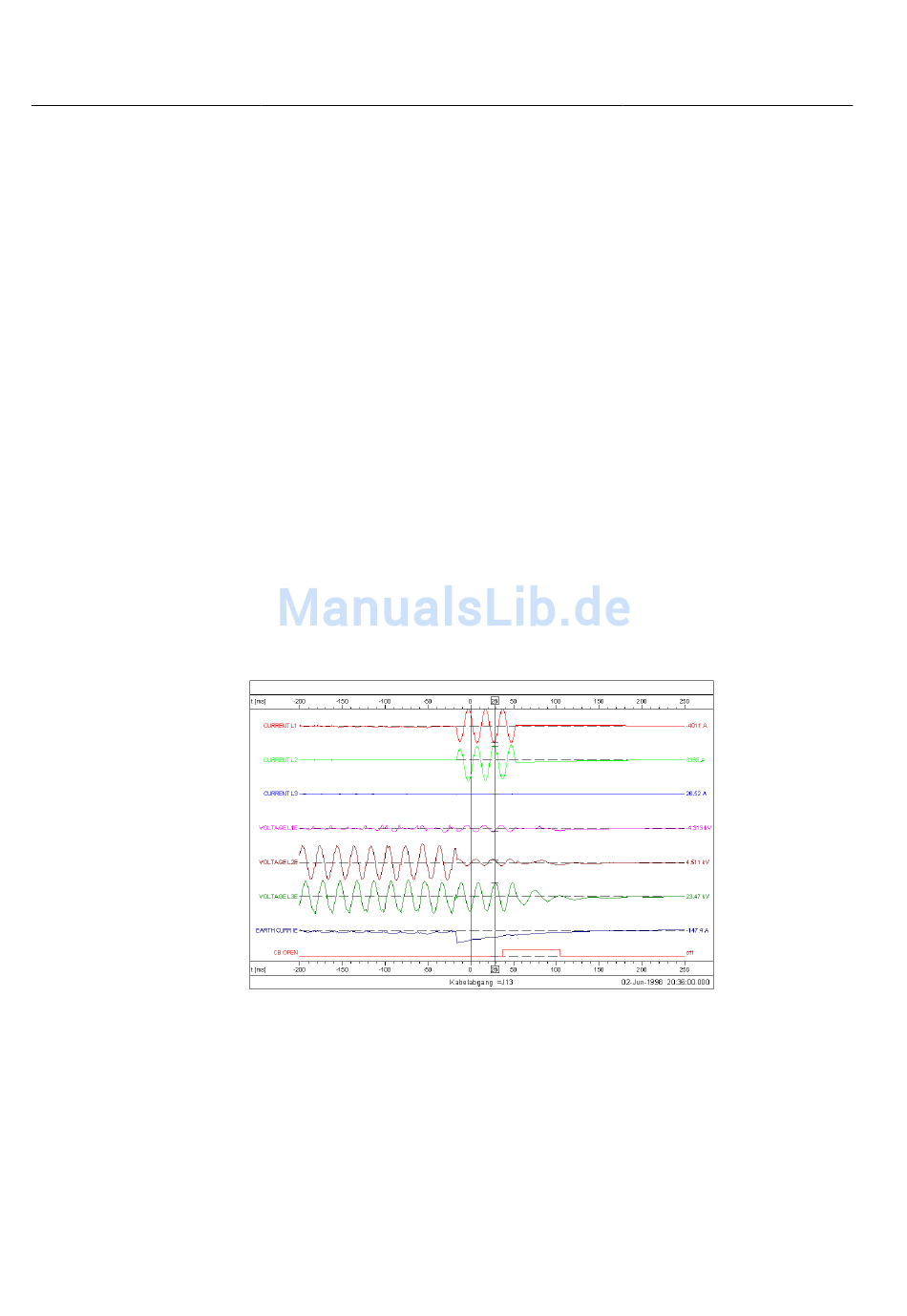

Abb. 4.6.-1 zeigt das Register eines Freileitungsfehlers in einem erdschluss-
kompensierten Mittelspannungssystem, der mit einem Erdschluss-Fehler beginnt.
Abb. 4.6.-1 Störschrieb eines Freileitungsfehlers in einem Mittelspannungssystem

Zeitsynchronisierung

REF 542plus ist mit einer internen Echtzeituhr ausgerüstet, die zur Zeitmarkierung
von Ereignissen verwendet wird. Die interne Uhr wird mit einem speziellen
Kondensator gepuffert. Bei Ausfall der Versorgungsspannung reicht die in diesem
