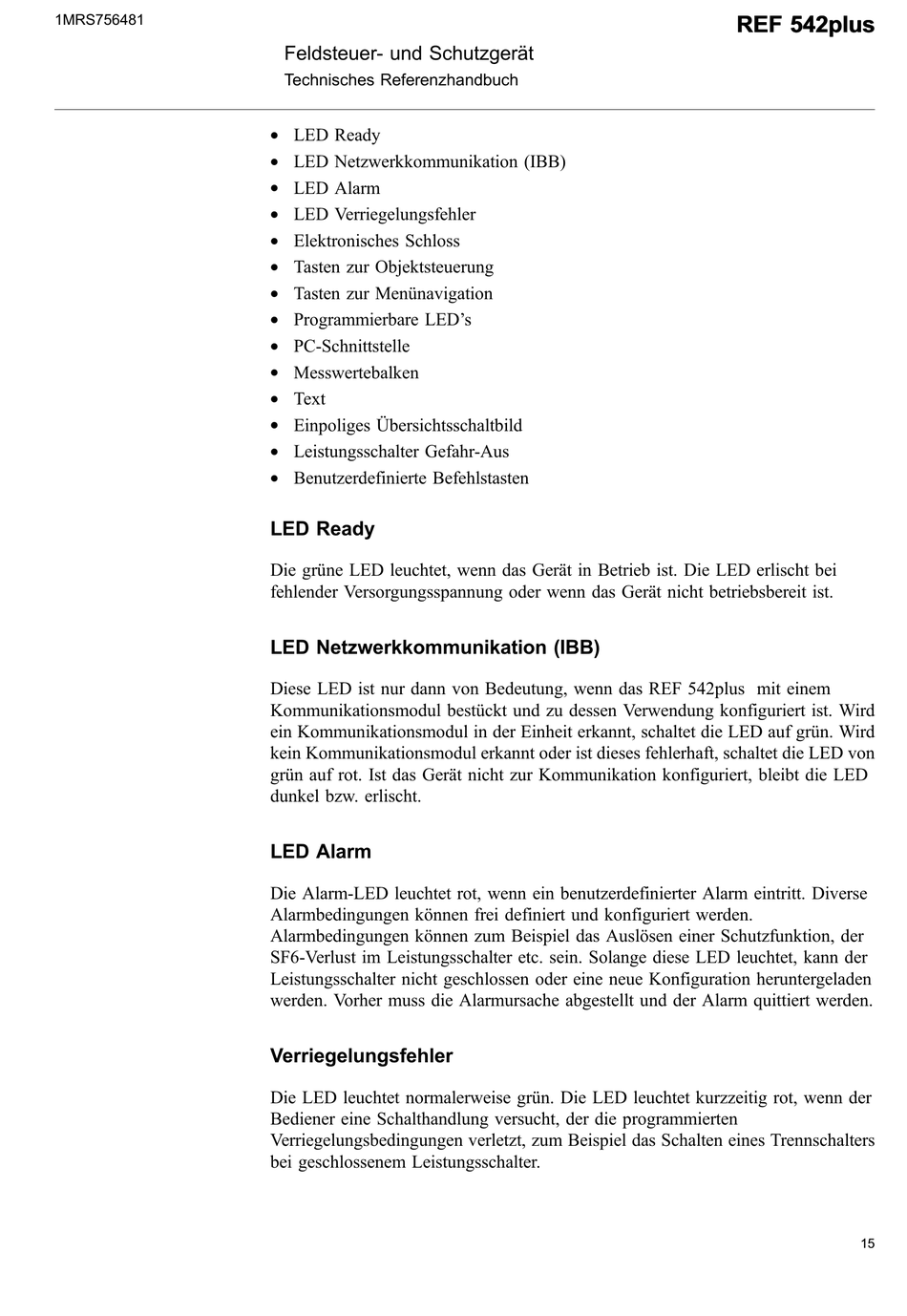

1MRS756481
Feldsteuer- und Schutzgerät
Technisches Referenzhandbuch
LED Ready
*
LED Netzwerkkommunikation (IBB)
*
LED Alarm
*
LED Verriegelungsfehler
*
Elektronisches Schloss
*
Tasten zur Objektsteuerung
*
Tasten zur Menünavigation
*
Programmierbare LED's
*
PC-Schnittstelle
*
Messwertebalken
*
Text
*
Einpoliges Übersichtsschaltbild
*
Leistungsschalter Gefahr-Aus
*
Benutzerdefinierte Befehlstasten
*
LED Ready
Die grüne LED leuchtet, wenn das Gerät in Betrieb ist. Die LED erlischt bei
fehlender Versorgungsspannung oder wenn das Gerät nicht betriebsbereit ist.
LED Netzwerkkommunikation (IBB)
Diese LED ist nur dann von Bedeutung, wenn das REF 542plus mit einem
Kommunikationsmodul bestückt und zu dessen Verwendung konfiguriert ist. Wird
ein Kommunikationsmodul in der Einheit erkannt, schaltet die LED auf grün. Wird
kein Kommunikationsmodul erkannt oder ist dieses fehlerhaft, schaltet die LED von
grün auf rot. Ist das Gerät nicht zur Kommunikation konfiguriert, bleibt die LED
dunkel bzw. erlischt.
LED Alarm
Die Alarm-LED leuchtet rot, wenn ein benutzerdefinierter Alarm eintritt. Diverse
Alarmbedingungen können frei definiert und konfiguriert werden.
Alarmbedingungen können zum Beispiel das Auslösen einer Schutzfunktion, der
SF6-Verlust im Leistungsschalter etc. sein. Solange diese LED leuchtet, kann der
Leistungsschalter nicht geschlossen oder eine neue Konfiguration heruntergeladen
werden. Vorher muss die Alarmursache abgestellt und der Alarm quittiert werden.
Verriegelungsfehler
Die LED leuchtet normalerweise grün. Die LED leuchtet kurzzeitig rot, wenn der
Bediener eine Schalthandlung versucht, der die programmierten
Verriegelungsbedingungen verletzt, zum Beispiel das Schalten eines Trennschalters
bei geschlossenem Leistungsschalter.
REF 542plus REF 542plus
15
