1MRS756481
4.5.
Feldsteuer- und Schutzgerät
Technisches Referenzhandbuch
Es ist ebenfalls möglich feldübergreifende Verriegelungen, z. B. von Einspeisungen
und Abgängen an einer gemeinsamen Sammelschiene aufzubauen. Dazu müssen
Statusinformationen zwischen den einzelnen REF 542plus-Einheiten in den
unterschiedlichen Feldern ausgetauscht werden. Diese Statusinformation muss
geliefert werden von:
Einem konventionellen Schleifleitungssystem
*
Unter Verwendung des ABB-Stationsautomatisierungssystems welches die
*
horizontale Kommunikation zwischen den an den Interbay-Bus angeschlossenen
REF 542plus -Einheiten erlaubt;
Unter Verwendung des CAN Open Digitalfeldbus (darf nur von Unternehmen
*
mit ABB-Schaltanlagen benutzt werden)
Das REF 542plus sieht verschiedene Steuermodi vor, die mit einem elektronischen
Schlüssel ausgewählt werden. Im ORT-Modus dienen die HMI-Steuertasten zur
Steuerung der Schaltgeräte. Die Fernbedienung ist dabei gesperrt. Im FERN-Modus
sind nur Schaltvorgänge von einem Fern-Steuergerät wie einem Leittechnik-System
erlaubt. Die örtliche Steuerung über das HMI ist dabei gesperrt. Mit entsprechender
Einstellung des Geräts auf Keine Steuerung werden alle Möglichkeiten der
Schaltgerätesteuerung gesperrt.

Ereignisaufzeichnung

Die letzten 30 aufgezeichneten Ereignisse können am HMI auf der Ereignisseite
abgelesen werden. Die meisten dieser Ereignisse haben mit Schutzereignissen zu
tun. Zusätzlich zur Anzeige der Ereignisbezeichung und zusätzlicher Information
über das Ereignis wie Uhrzeit und Datum wird auch der Effektiv-Wert des vom
Leistungsschalter unterbrochenen Kurzschlussstroms angezeigt. Jedes Ereignis wird
mit Uhrzeit und Datum markiert. Die Ereignisse werden in einen nicht flüchtigen
Speicher geschrieben, sodass sie auch bei Ausfall der Versorgungsspannung
erhalten bleiben.

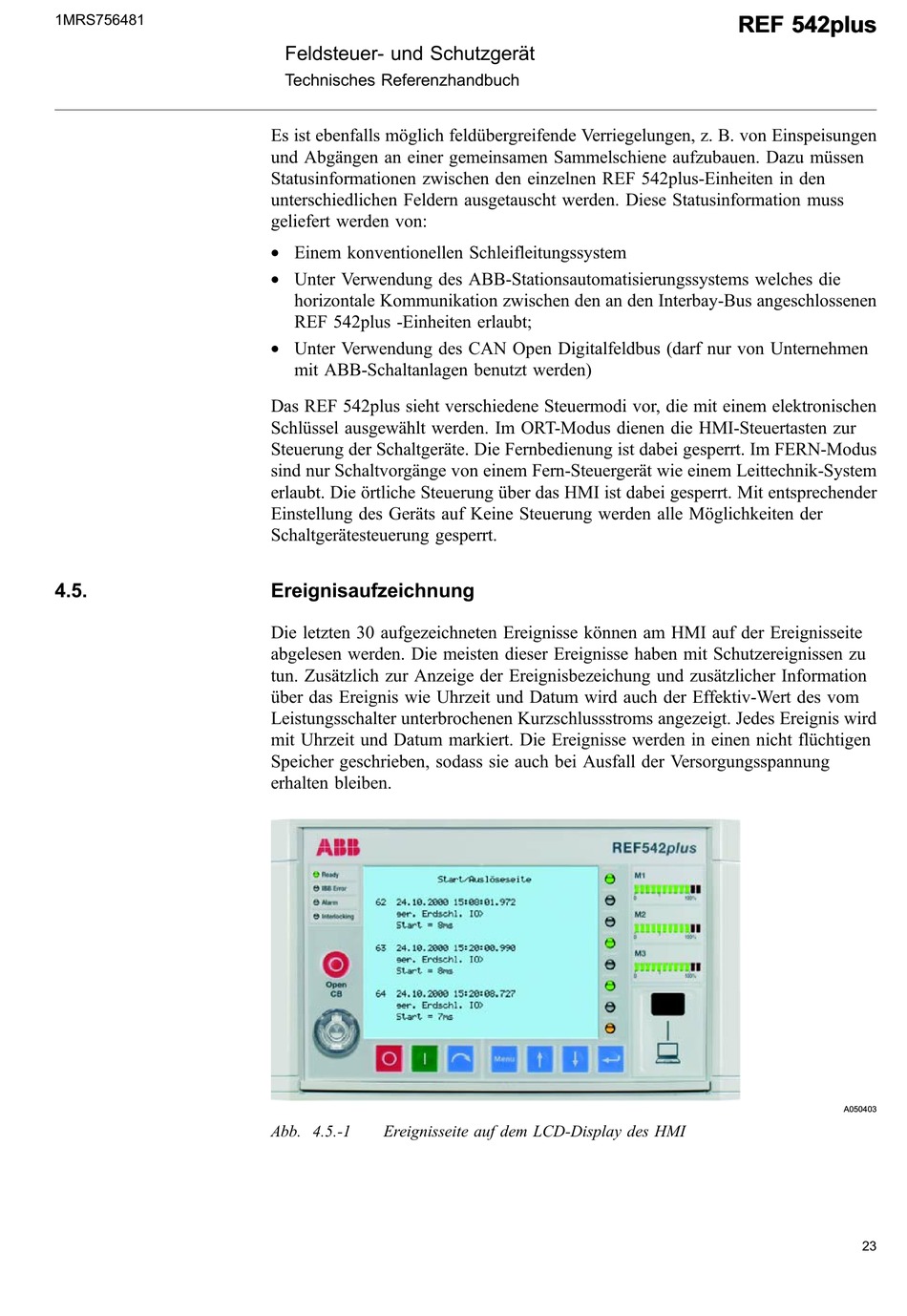

Abb. 4.5.-1 Ereignisseite auf dem LCD-Display des HMI
REF 542plus REF 542plus
A050403
23
