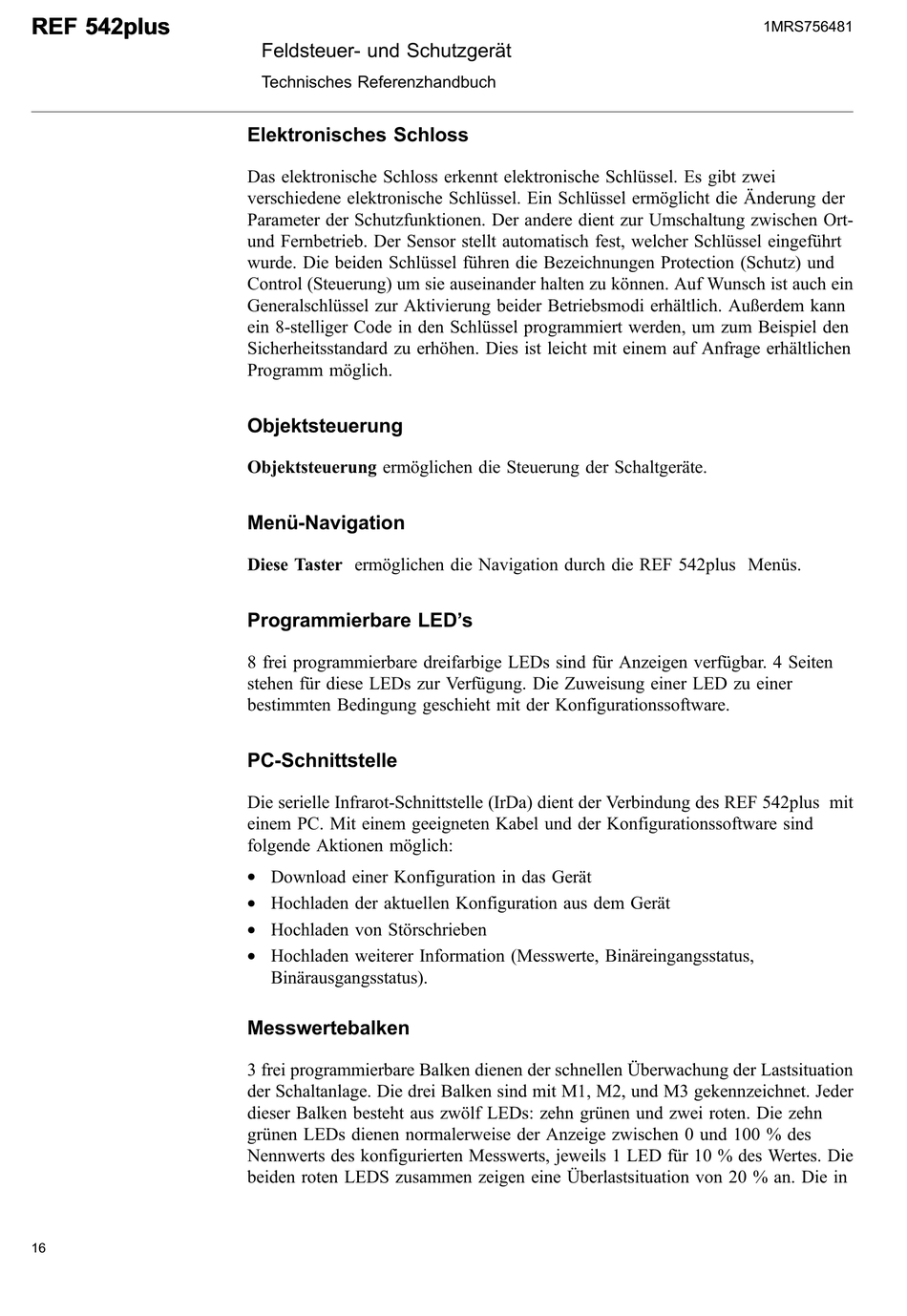

REF 542plus
REF 542plus
16
Feldsteuer- und Schutzgerät
Technisches Referenzhandbuch
Elektronisches Schloss
Das elektronische Schloss erkennt elektronische Schlüssel. Es gibt zwei
verschiedene elektronische Schlüssel. Ein Schlüssel ermöglicht die Änderung der
Parameter der Schutzfunktionen. Der andere dient zur Umschaltung zwischen Ort-
und Fernbetrieb. Der Sensor stellt automatisch fest, welcher Schlüssel eingeführt
wurde. Die beiden Schlüssel führen die Bezeichnungen Protection (Schutz) und
Control (Steuerung) um sie auseinander halten zu können. Auf Wunsch ist auch ein
Generalschlüssel zur Aktivierung beider Betriebsmodi erhältlich. Außerdem kann
ein 8-stelliger Code in den Schlüssel programmiert werden, um zum Beispiel den
Sicherheitsstandard zu erhöhen. Dies ist leicht mit einem auf Anfrage erhältlichen
Programm möglich.
Objektsteuerung
Objektsteuerung ermöglichen die Steuerung der Schaltgeräte.
Menü-Navigation
Diese Taster ermöglichen die Navigation durch die REF 542plus Menüs.
Programmierbare LED's
8 frei programmierbare dreifarbige LEDs sind für Anzeigen verfügbar. 4 Seiten
stehen für diese LEDs zur Verfügung. Die Zuweisung einer LED zu einer
bestimmten Bedingung geschieht mit der Konfigurationssoftware.
PC-Schnittstelle
Die serielle Infrarot-Schnittstelle (IrDa) dient der Verbindung des REF 542plus mit
einem PC. Mit einem geeigneten Kabel und der Konfigurationssoftware sind
folgende Aktionen möglich:
Download einer Konfiguration in das Gerät
*
Hochladen der aktuellen Konfiguration aus dem Gerät
*
Hochladen von Störschrieben
*
Hochladen weiterer Information (Messwerte, Binäreingangsstatus,
*
Binärausgangsstatus).
Messwertebalken
3 frei programmierbare Balken dienen der schnellen Überwachung der Lastsituation
der Schaltanlage. Die drei Balken sind mit M1, M2, und M3 gekennzeichnet. Jeder
dieser Balken besteht aus zwölf LEDs: zehn grünen und zwei roten. Die zehn
grünen LEDs dienen normalerweise der Anzeige zwischen 0 und 100 % des
Nennwerts des konfigurierten Messwerts, jeweils 1 LED für 10 % des Wertes. Die
beiden roten LEDS zusammen zeigen eine Überlastsituation von 20 % an. Die in
1MRS756481
