1
2
3
4
P_MAK_0045_SW

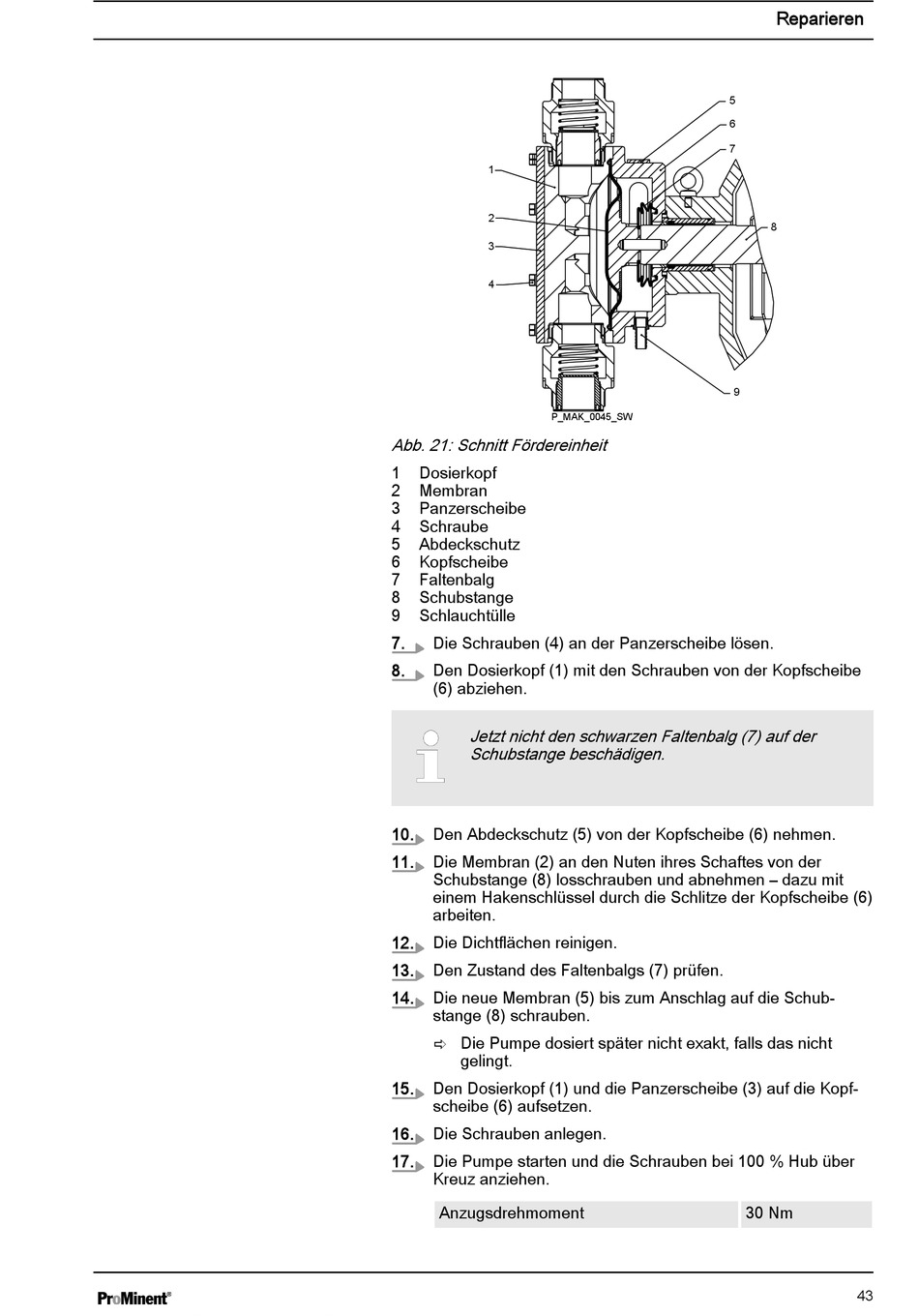

Abb. 21: Schnitt Fördereinheit
1
Dosierkopf
2
Membran
3
Panzerscheibe
4
Schraube
5
Abdeckschutz
6
Kopfscheibe
7
Faltenbalg
8
Schubstange
9
Schlauchtülle
7.
Die Schrauben (4) an der Panzerscheibe lösen.
8.
Den Dosierkopf (1) mit den Schrauben von der Kopfscheibe
(6) abziehen.
Jetzt nicht den schwarzen Faltenbalg (7) auf der
Schubstange beschädigen.
10.
Den Abdeckschutz (5) von der Kopfscheibe (6) nehmen.
11.
Die Membran (2) an den Nuten ihres Schaftes von der
Schubstange (8) losschrauben und abnehmen – dazu mit
einem Hakenschlüssel durch die Schlitze der Kopfscheibe (6)
arbeiten.
12.
Die Dichtflächen reinigen.
13.
Den Zustand des Faltenbalgs (7) prüfen.
14.
Die neue Membran (5) bis zum Anschlag auf die Schub‐
stange (8) schrauben.
ð Die Pumpe dosiert später nicht exakt, falls das nicht
gelingt.
15.
Den Dosierkopf (1) und die Panzerscheibe (3) auf die Kopf‐
scheibe (6) aufsetzen.
16.
Die Schrauben anlegen.
17.
Die Pumpe starten und die Schrauben bei 100 % Hub über
Kreuz anziehen.
Anzugsdrehmoment
Reparieren
5
6
7
8
9
30 Nm
43
