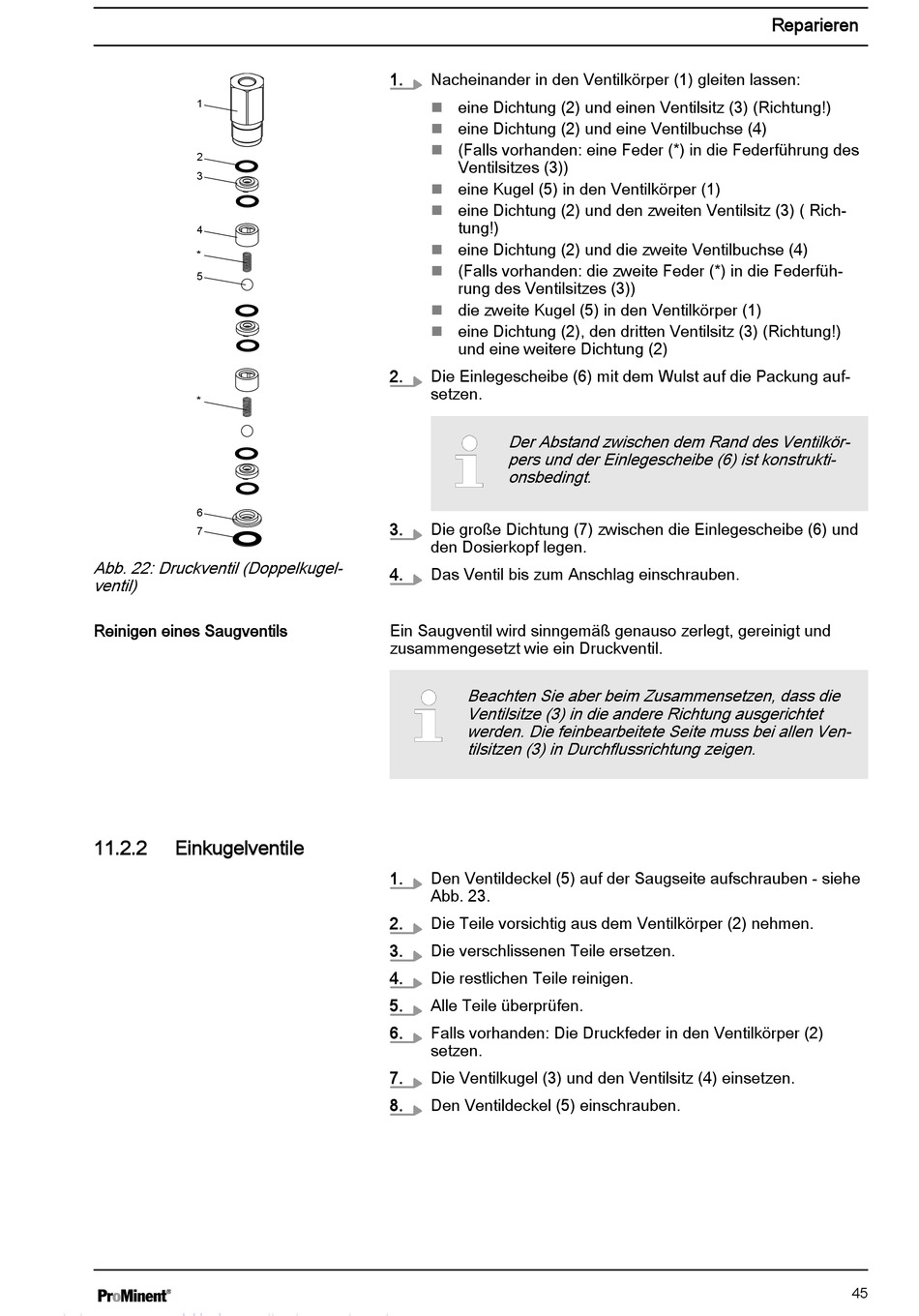

Abb. 22: Druckventil (Doppelkugel‐
ventil)
Reinigen eines Saugventils
11.2.2
Einkugelventile
1.
Nacheinander in den Ventilkörper (1) gleiten lassen:
eine Dichtung (2) und einen Ventilsitz (3) (Richtung!)
n
eine Dichtung (2) und eine Ventilbuchse (4)
n
(Falls vorhanden: eine Feder (*) in die Federführung des
n
Ventilsitzes (3))
eine Kugel (5) in den Ventilkörper (1)
n
eine Dichtung (2) und den zweiten Ventilsitz (3) ( Rich‐
n
tung!)
eine Dichtung (2) und die zweite Ventilbuchse (4)
n
(Falls vorhanden: die zweite Feder (*) in die Federfüh‐
n
rung des Ventilsitzes (3))
die zweite Kugel (5) in den Ventilkörper (1)
n
eine Dichtung (2), den dritten Ventilsitz (3) (Richtung!)
n
und eine weitere Dichtung (2)
2.
Die Einlegescheibe (6) mit dem Wulst auf die Packung auf‐
setzen.
Der Abstand zwischen dem Rand des Ventilkör‐
pers und der Einlegescheibe (6) ist konstrukti‐
onsbedingt.
3.
Die große Dichtung (7) zwischen die Einlegescheibe (6) und
den Dosierkopf legen.
4.
Das Ventil bis zum Anschlag einschrauben.
Ein Saugventil wird sinngemäß genauso zerlegt, gereinigt und
zusammengesetzt wie ein Druckventil.
Beachten Sie aber beim Zusammensetzen, dass die
Ventilsitze (3) in die andere Richtung ausgerichtet
werden. Die feinbearbeitete Seite muss bei allen Ven‐
tilsitzen (3) in Durchflussrichtung zeigen.
1.
Den Ventildeckel (5) auf der Saugseite aufschrauben - siehe
Abb. 23.
2.
Die Teile vorsichtig aus dem Ventilkörper (2) nehmen.
3.
Die verschlissenen Teile ersetzen.
4.
Die restlichen Teile reinigen.
5.
Alle Teile überprüfen.
6.
Falls vorhanden: Die Druckfeder in den Ventilkörper (2)
setzen.
7.
Die Ventilkugel (3) und den Ventilsitz (4) einsetzen.
8.
Den Ventildeckel (5) einschrauben.
Reparieren
45
