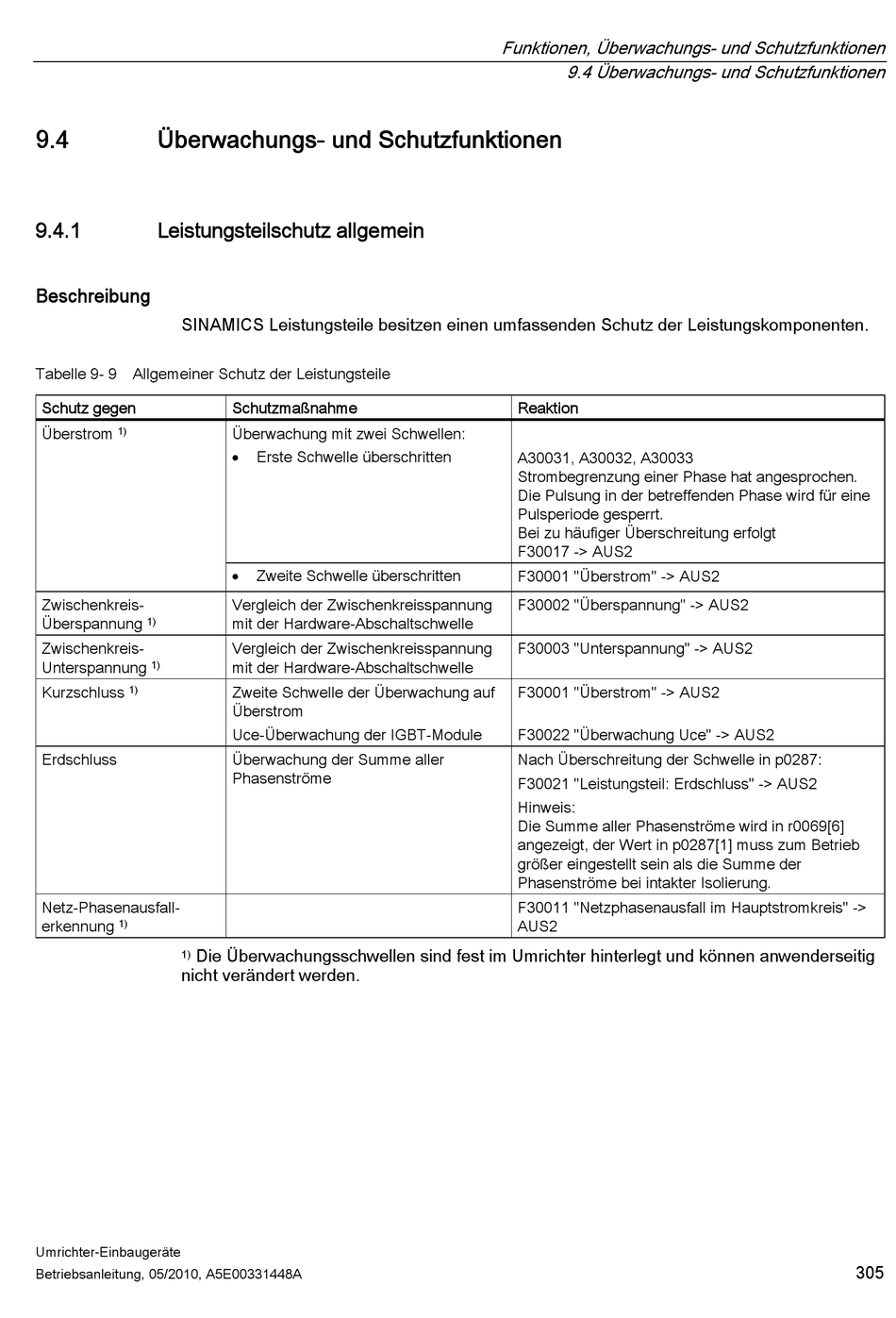

9.4 Überwachungs- und Schutzfunktionen
9.4.1

Leistungsteilschutz allgemein

Beschreibung
SINAMICS Leistungsteile besitzen einen umfassenden Schutz der Leistungskomponenten.
Tabelle 9- 9 Allgemeiner Schutz der Leistungsteile
Schutz gegen
Überstrom
1)
Zwischenkreis-
Überspannung
1)
Zwischenkreis-
Unterspannung
1)
Kurzschluss
1)
Erdschluss
Netz-Phasenausfall-
erkennung
1)
Die Überwachungsschwellen sind fest im Umrichter hinterlegt und können anwenderseitig
1)
nicht verändert werden.
Umrichter-Einbaugeräte
Betriebsanleitung, 05/2010, A5E00331448A
Schutzmaßnahme
Überwachung mit zwei Schwellen:
Erste Schwelle überschritten

Zweite Schwelle überschritten

Vergleich der Zwischenkreisspannung
mit der Hardware-Abschaltschwelle
Vergleich der Zwischenkreisspannung
mit der Hardware-Abschaltschwelle
Zweite Schwelle der Überwachung auf
Überstrom
Uce-Überwachung der IGBT-Module
Überwachung der Summe aller
Phasenströme
Funktionen, Überwachungs- und Schutzfunktionen
9.4 Überwachungs- und Schutzfunktionen
Reaktion
A30031, A30032, A30033
Strombegrenzung einer Phase hat angesprochen.
Die Pulsung in der betreffenden Phase wird für eine
Pulsperiode gesperrt.
Bei zu häufiger Überschreitung erfolgt
F30017 -> AUS2
F30001 "Überstrom" -> AUS2
F30002 "Überspannung" -> AUS2
F30003 "Unterspannung" -> AUS2
F30001 "Überstrom" -> AUS2
F30022 "Überwachung Uce" -> AUS2
Nach Überschreitung der Schwelle in p0287:
F30021 "Leistungsteil: Erdschluss" -> AUS2
Hinweis:
Die Summe aller Phasenströme wird in r0069[6]
angezeigt, der Wert in p0287[1] muss zum Betrieb
größer eingestellt sein als die Summe der
Phasenströme bei intakter Isolierung.
F30011 "Netzphasenausfall im Hauptstromkreis" ->
AUS2
