Spannungsversorgung von der Frontseite der Schalttafel einzuschieben. Nach Einschieben ist das Gerät
mittels Klemmen zu befestigen.
5 BESCHREIBUNG DES MESSGERÄTES
5.1 Stromeingänge
Alle Stromeingänge sind voreinander galvanisch getrennt (innere Stromwandler). Das Messgerät ist für
Zusammenarbeit mit externen Messstromwandlern vorgesehen. Angezeigte Stromwerte und davon
ableitende Größen werden anhand der eingestellten Übersetzungswerte des externen Wandlers
automatisch umgerechnet. Die Stromeingänge werden in der Bestellung als 1 A oder 5 A bezeichnet.
5.2 Spannungseingänge
Die Größen an den Spannungseingängen werden automatisch anhand eingestellter Übersetzungswerte
des externen Spannungswandlers umgerechnet. Die Spannungseingänge werden in der Bestellung als 3 x
57.7/100 V ,3 x 230/400 V, 3 x 290/500 V bezeichnet.
Be d ie n un gsa n le itu n g
1

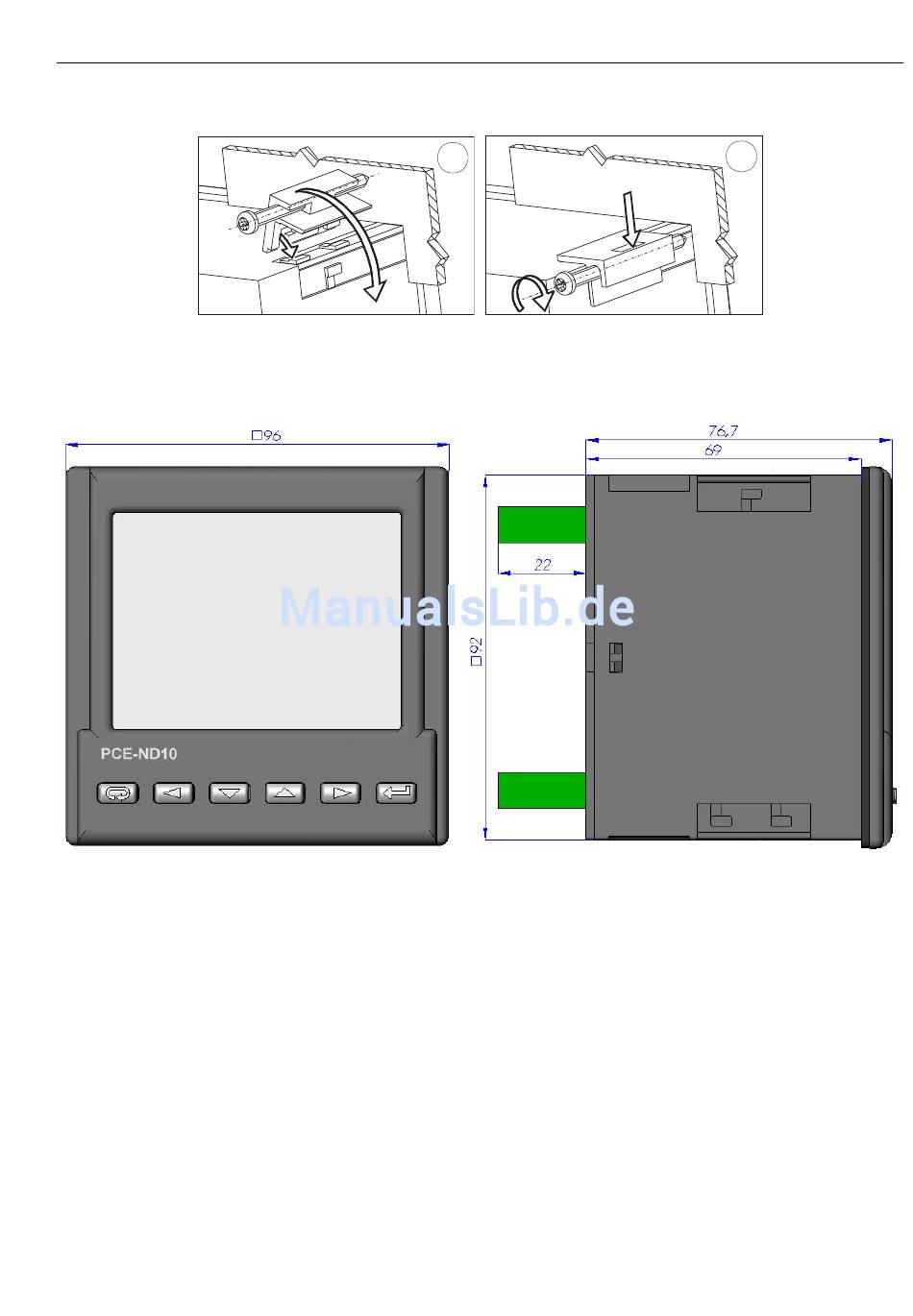

Abb. 1. Befestigung des Messgerätes
Abb. 2. Abmessungen des Messgerätes
