Potentialtrennung zwischen E/A-Klemmen und I/O-Bus: Der I/O-Bus und die Prozessoren werden
über den FBP gespeist, die Ein- und Ausgänge benötigen eine eigene Prozess-
Versorgungsspannung. Zwischen diesen beiden Teilen besteht in den Modulen eine
Potentialtrennung.
•
Soll eine Potentialtrennung zwischen den Ein-/Ausgangsklemmen verschiedener Module hergestellt
werden, so müssen mehrere Prozess-Versorgungsspannungen verwendet werden.
•
Zwischen den E/A-Kanälen innerhalb eines E/A-Moduls besteht keine Potentialtrennung.
DIN-
Schiene
1 M
FBP

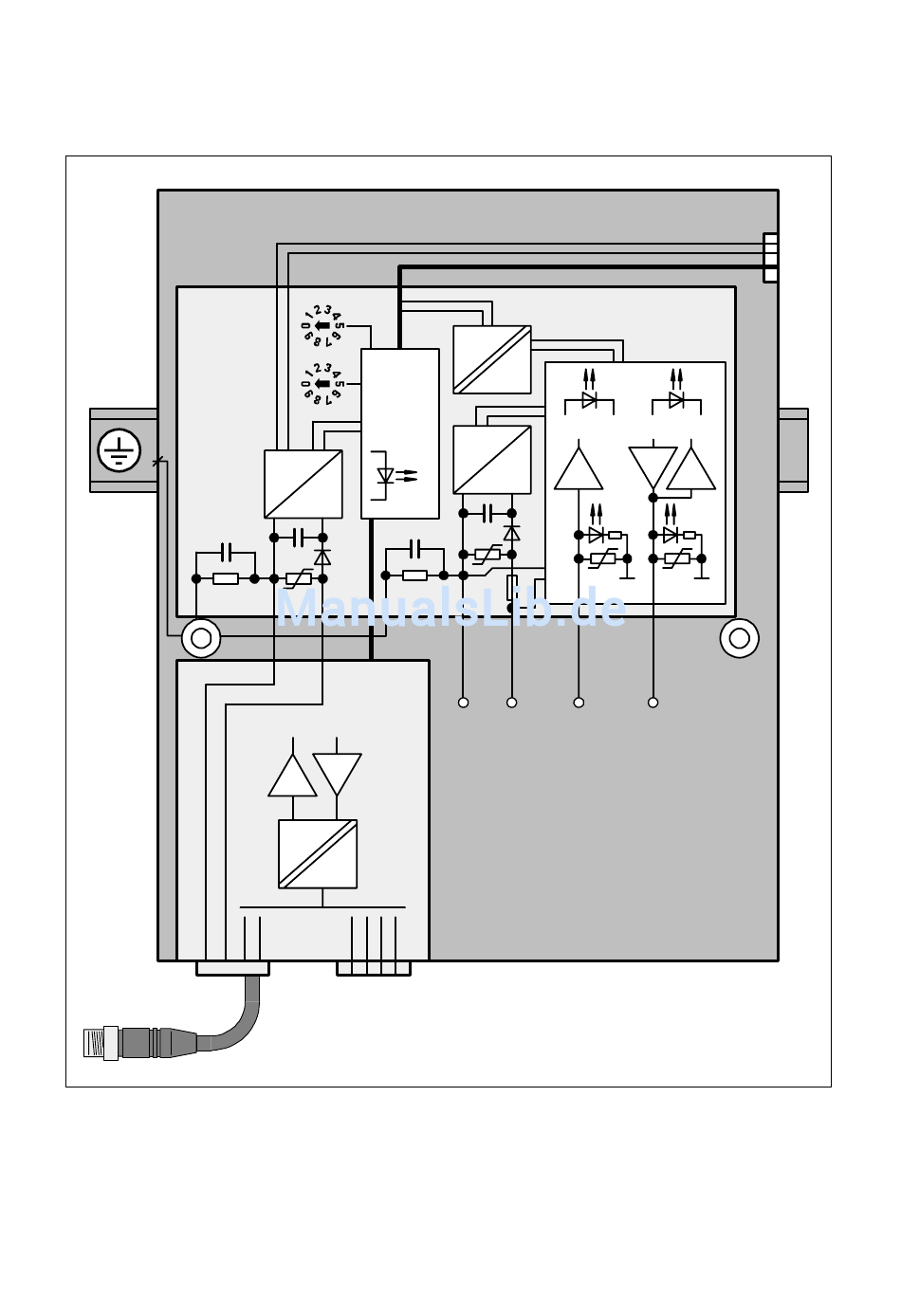

Bild: Blockschaltbild DC505-FBP mit FBP, Erdungskonzept
____________________________________________________________________________________________________________
G2
S500-Hardware
FBP-Klemmenblock TU505/TU506
uP
FBP
+
I/O-Bus
Netz-
teil
1 M
FBP
DC505-FBP
UP
Netz-
teil
ZP UP Eingänge Ein-/Ausgänge
0V +24V
1-27 Systemdaten
I/O-Bus
Digitale E/As
CH-ERRx
ZP ZP
