Austausch von Modulen am I/O-Bus

Der I/O-Bus ist nicht für das Stecken und Ziehen von Modulen im laufenden Betrieb vorgesehen. Wird im
laufenden Betrieb ein Modul gezogen oder ausgetauscht, so kann dies folgende Konsequenzen haben:
•
Reset der Station oder der CPU
•
System Lockup
Wichtig: Der Austausch von Modulen unter Spannung ist nicht erlaubt. Alle Spannungsquellen
(Versorgungs- und Prozessspannung) müssen abgeschaltet sein, wenn am AC500-System gearbeitet
wird.
Serielle Schnittstellen der CPU-Modulträger
Schnittstellennormen
Die seriellen Schnittstellen COM1 und COM2 sind nach den Normen EIA RS-232 und EIA RS-485
ausgelegt. Beide Schnittstellen können entweder in der Betriebsart RS-232 oder RS-485 betrieben
werden.

Technische Daten

Norm (Standard) der seriellen Schnittstelle
Schnittstellenstecker
Potentialtrennung
Serielle Schnittstellen-Parameter
Betriebsarten
Unterstützte Protokolle
COM1 kann konfiguriert (und abgeschlossen) werden entweder für RS-232 oder RS-485 (abhängig von
den benutzten Terminals). Der Anschluss und Leitungsabschluss erfolgt gemäß dem nachfolgenden
Anschlussbild für COM1. Beachten Sie die einschlägigen Regeln beim Umgang mit der Kommunikation
über RS-232- und RS-485-Schnittstellen.
Serielle Schnittstelle COM1 der CPU-Modulträger
Klemmenblock
abgezogen

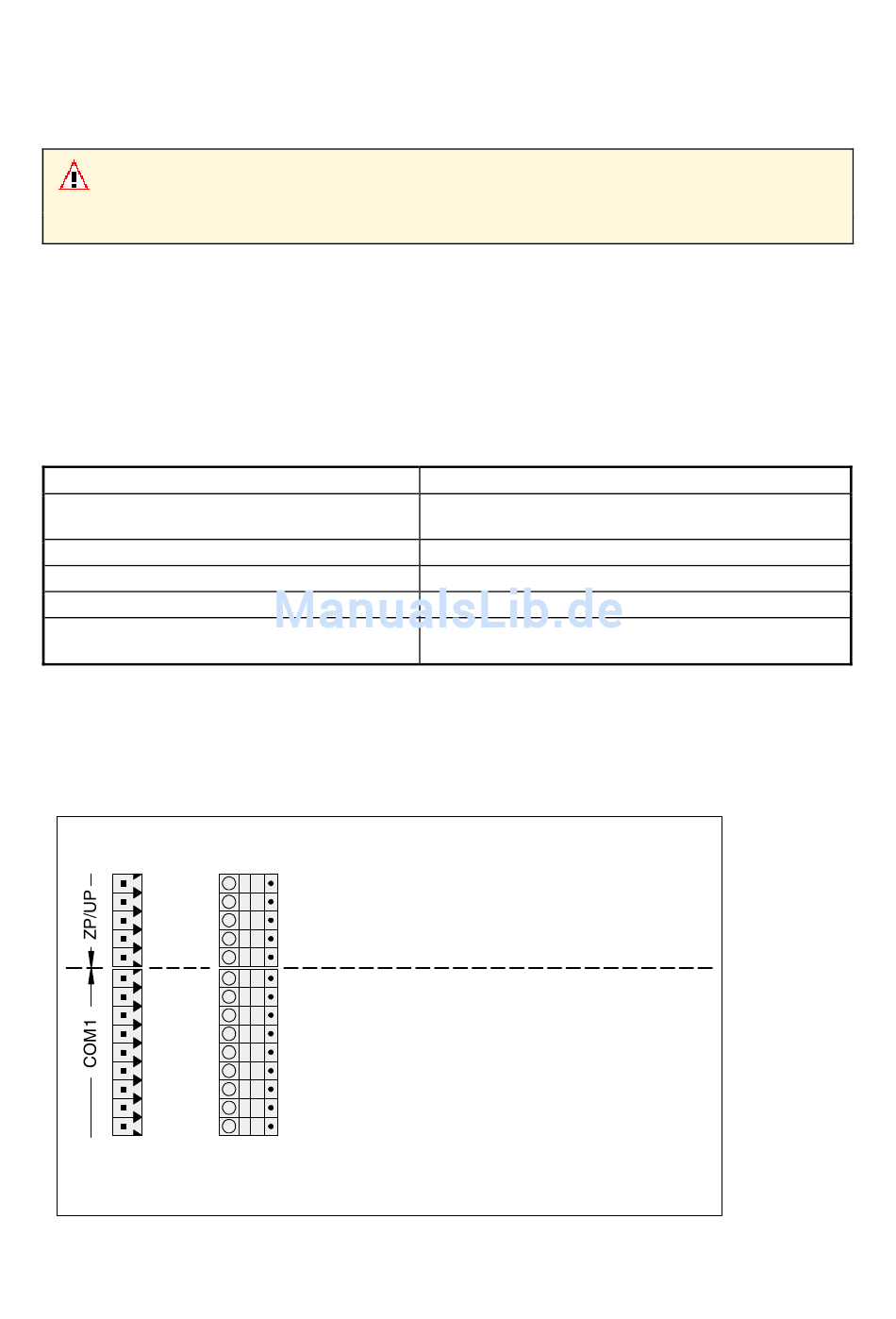

Bild: Serielle Schnittstelle COM1
____________________________________________________________________________________________________________
G2
AC500-Hardware
Einspeisung 24 V DC, 5-polig, Klemmen
L+ +24 V DC
L+ +24 V DC
M 0 V
M 0 V
FE FE
1 Term. P
2 RxD/TxD-P
3 RxD/TxD-N
4 Term. N
5 RTS
6 TxD
7 SGND
8 RxD
9 CTS
COM1 9-polig, Klemmen
Klemmenblock aufgesteckt
EIA RS-232 oder EIA RS-485
COM1: 9-poliger abziehbarer Klemmenblock
COM2: 9-poliger Sub-D-Stecker (Buchsen)
ja, von der CPU, 500 V DC
konfigurierbar über Software
Programmierung oder Datenaustausch
Modbus oder serielle Datenübertragung mit Hilfe
spezieller Software-Funktionsbausteine
UP
UP
ZP
ZP
Functional Earth / Funktionserde
RS-485 Terminator P
RS-485 Empfangen-Senden, positiv
RS-485 Empfangen-Senden, negativ
RS-485 Terminator N
RS-232 Request To Send (Output)
RS-232 Transmit Data (Output)
Signal Ground
RS-232 Receive Data (Input)
RS-232 Clear To Send (Input)
1-33 Systemdaten
AC500 / Stand: 05.2007
