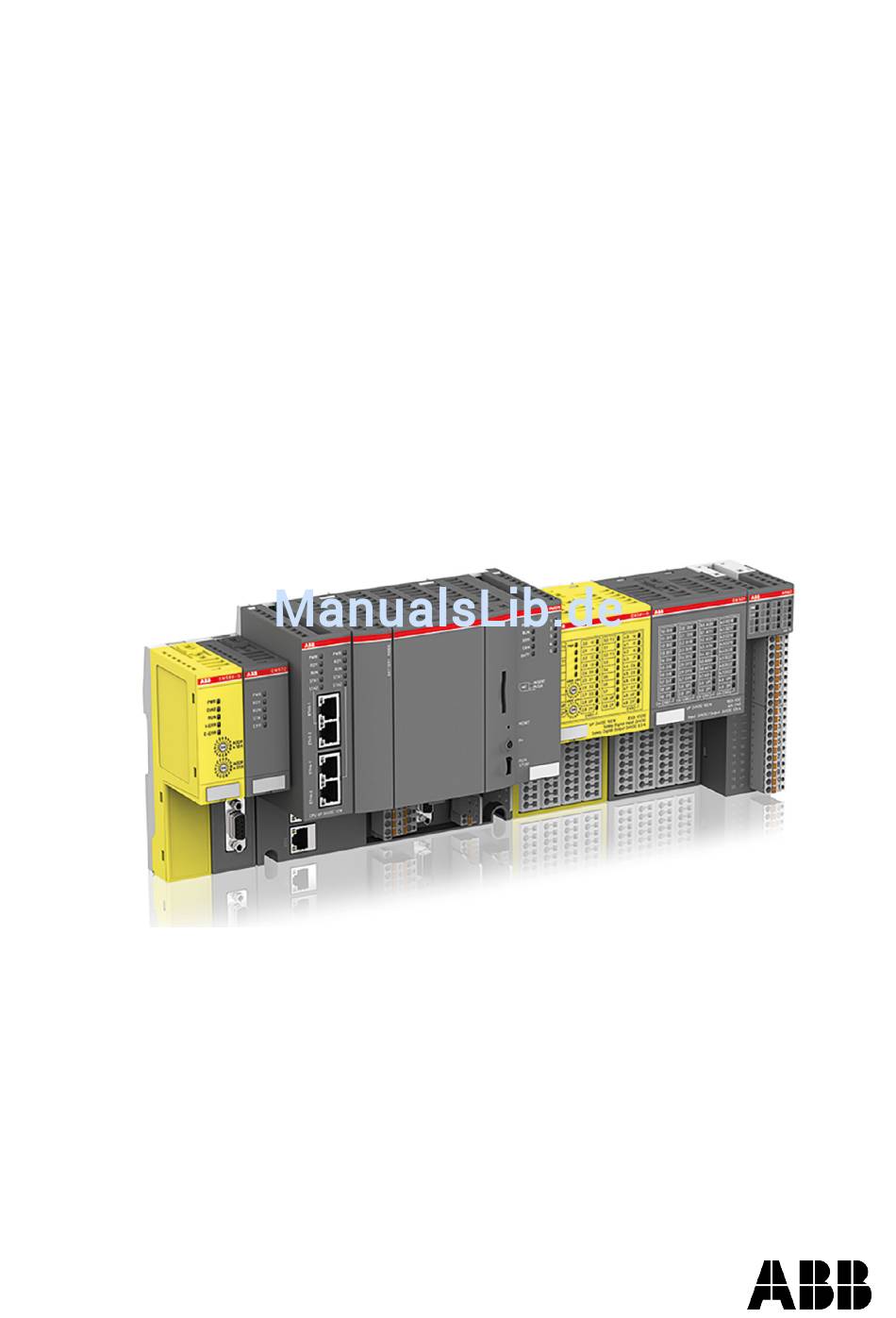

- Seite 1 TECHNISCHE DOKUMENTATION AC500 Produktfamilie Installationsanleitung Vor Beginn aller Arbeiten Anleitung lesen!
- Seite 2 ABB Automation Products GmbH Eppelheimer Straße 82 69123 Heidelberg, Deutschland Telefon: +49 62 21 701 1444 Telefax: +49 62 21 701 1382 E-Mail: plc.support@de.abb.com Internet: www.abb.com/PLC 3ADR024117M02xx, 4, de_DE © 2017 AC500 Produktfamilie Installationsanleitung 22.08.2017...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis PM56xx-2ETH............................4 TB56xx-2ETH............................10 TU5xx(-XC)............................17 DO526(-XC)............................25 CM582-DP(-XC)............................ 32 CM589-PNIO(-4)(-XC).......................... 38 22.08.2017 AC500 Produktfamilie Installationsanleitung... -
Seite 4: Pm56Xx-2Eth
PM56xx-2ETH PM56xx-2ETH PM5630-2ETH PM5650-2ETH PM5670-2ETH PM5675-2ETH Abb. 1: PM5650-2ETH AC500 Produktfamilie Installationsanleitung 22.08.2017... - Seite 5 Sammlung und Verwertung von Altgeräten hilft dabei, die natürlichen Ressourcen zu schonen und die menschliche Gesundheit und die Umwelt zu schützen. Für weitere Informationen über Recycling kon- taktieren Sie bitte Ihr örtliches Umweltamt, ein Entsorgungsunternehmen für Elektro-/Elektronikabfall oder das Unternehmen, bei dem Sie das Produkt erworben haben. 22.08.2017 AC500 Produktfamilie Installationsanleitung...
- Seite 6 PM56xx-2ETH Montage Die CPU wird auf den Anschlusssockel gesetzt - CPU rastet ein. Demontage ➀ Oben und unten drücken. ➁ CPU entfernen. AC500 Produktfamilie Installationsanleitung 22.08.2017...
- Seite 7 PM56xx-2ETH Abmessungen PM5650 montiert auf TB5620. Achtung! Die CPUs PM56xx-2ETH mit 2 integrierten ETH (1SAPxxx000R0278) können nur mit dem Modul- träger TB56xx-2ETH (1SAPxxx300R0278) verwendet werden. 22.08.2017 AC500 Produktfamilie Installationsanleitung...
- Seite 8 Der Anschlussbereich kann bei unterschiedlichen Modulträgertypen verschieden aussehen. In der Installationsanleitung des jeweiligen Modulträgers für die entsprechende CPU finden sie weitere Anschlusshinweise. Reinigungshinweis Verwenden Sie zum Reinigen des Geräts kein Reinigungsmittel. Verwenden Sie nur ein feuchtes Tuch. AC500 Produktfamilie Installationsanleitung 22.08.2017...
- Seite 9 PM56xx-2ETH 22.08.2017 AC500 Produktfamilie Installationsanleitung...
-
Seite 10: Tb56Xx-2Eth
TB56xx-2ETH TB56xx-2ETH TB5600-2ETH TB5610-2ETH TB5620-2ETH TB5640-2ETH Abb. 2: TB5620-2ETH AC500 Produktfamilie Installationsanleitung 22.08.2017... - Seite 11 Sammlung und Verwertung von Altgeräten hilft dabei, die natürlichen Ressourcen zu schonen und die menschliche Gesundheit und die Umwelt zu schützen. Für weitere Informationen über Recycling kon- taktieren Sie bitte Ihr örtliches Umweltamt, ein Entsorgungsunternehmen für Elektro-/Elektronikabfall oder das Unternehmen, bei dem Sie das Produkt erworben haben. 22.08.2017 AC500 Produktfamilie Installationsanleitung...
- Seite 12 TB56xx-2ETH Montage Der Modulträger wird von oben in die Hutschiene gesteckt und dann nach unten eingerastet. Demontage ➀ Anschlusssockel herunterdrücken ➁ und entfernen. AC500 Produktfamilie Installationsanleitung 22.08.2017...
- Seite 13 TB56xx-2ETH Befestigung mit Schrauben Die TA526 werden auf der Rückseite des Klemmenblocks wie bei Hutschienen eingesteckt. Ein TA526 wird um 180 Grad gedreht. Das Anbringen der Zubehörteile TA526 ist für die Befestigung mit Schrauben erforderlich. 22.08.2017 AC500 Produktfamilie Installationsanleitung...
- Seite 14 TB56xx-2ETH Befestigen Sie den Modulträger mit 3 (M4, max. 1,2 Nm) Schrauben (Ansicht von vorne). Abmessungen AC500 Produktfamilie Installationsanleitung 22.08.2017...
- Seite 15 ② Steckplatz für die CPU ③ Steckplätze für Kommunikationsmodule ④ Schnittstelle für CAN ⑤ Anschluss für 24 VDC ⑥ Serielle Schnittstelle COM1 ⑦ Netzwerkschnittstelle ⑧ Löcher zur Befestigung mit Schrauben (ø 4 mm) ④ CAN ➄ 24 V 22.08.2017 AC500 Produktfamilie Installationsanleitung...
- Seite 16 TB56xx-2ETH ⑥ COM 1 ⑦ ETHERNET Reinigungshinweis Verwenden Sie zum Reinigen des Geräts kein Reinigungsmittel. Verwenden Sie nur ein feuchtes Tuch. AC500 Produktfamilie Installationsanleitung 22.08.2017...
-
Seite 17: Tu5Xx(-Xc)
TU5xx(-XC) TU5xx(-XC) TU515 24 V DC TU531 230 V AC TU541 24 V DC TU516(-XC) 24 V DC TU532(-XC) 230 V AC TU542(-XC) 24 V DC 22.08.2017 AC500 Produktfamilie Installationsanleitung... - Seite 18 Sammlung und Verwertung von Altgeräten hilft dabei, die natürlichen Ressourcen zu schonen und die menschliche Gesundheit und die Umwelt zu schützen. Für weitere Informationen über Recycling kon- taktieren Sie bitte Ihr örtliches Umweltamt, ein Entsorgungsunternehmen für Elektro-/Elektronikabfall oder das Unternehmen, bei dem Sie das Produkt erworben haben. AC500 Produktfamilie Installationsanleitung 22.08.2017...
- Seite 19 TU5xx(-XC) Einbau Der Klemmenblock wird von oben in die Hutschiene gesteckt und dann nach unten eingerastet. Ausbau ➀ Schieben Sie die Klemmenblöcke auseinander. 22.08.2017 AC500 Produktfamilie Installationsanleitung...
- Seite 20 TU5xx(-XC) ➀ Ziehen Sie den Klemmenblock nach unten ➁ und entfernen Sie ihn. AC500 Produktfamilie Installationsanleitung 22.08.2017...
- Seite 21 TU5xx(-XC) Befestigung mit Schrauben Das TA526 wird auf der Rückseite des Klemmenblocks wie bei Hutschienen eingesteckt. Das Anbringen der Zubehörteile TA526 ist für die Befestigung mit Schrauben erforderlich. 22.08.2017 AC500 Produktfamilie Installationsanleitung...
- Seite 22 TU5xx(-XC) Befestigen Sie den Klemmenblock mit 2 (M4, max. 1.2 Nm) Schrauben (Ansicht von vorne). Abmessungen AC500 Produktfamilie Installationsanleitung 22.08.2017...
- Seite 23 ④ Durch Einführen eines Schraubendrehers an dieser Stelle lassen sich nebeneinander montierte Klem-menblöcke auseinanderschieben. ⑤ Bohrungen für Wandmontage ⑥ 40 Schraubklemmen oder Anschlussklemmen in Federzugtechnik (Signale und Prozessspannung) Reinigungshinweis Verwenden Sie zum Reinigen des Geräts kein Reinigungsmittel. Verwenden Sie nur ein feuchtes Tuch. 22.08.2017 AC500 Produktfamilie Installationsanleitung...
- Seite 24 TU5xx(-XC) AC500 Produktfamilie Installationsanleitung 22.08.2017...
-
Seite 25: Do526(-Xc)
Unsachgemäße Installation und Wartung kann zu Verletzungen und Beschädigungen von SPS- Modulen führen! – Installation und Wartung dürfen nur nach den technischen Regeln, Richtlinien und einschlägigen Normen, z. B. EN 60204-1, vorgenommen werden. – Nur ausgebildetes Fachpersonal darf diese Arbeiten durchführen. 22.08.2017 AC500 Produktfamilie Installationsanleitung... - Seite 26 Sammlung und Verwertung von Altgeräten hilft dabei, die natürlichen Ressourcen zu schonen und die menschliche Gesundheit und die Umwelt zu schützen. Für weitere Informationen über Recycling kon- taktieren Sie bitte Ihr örtliches Umweltamt, ein Entsorgungsunternehmen für Elektro-/Elektronikabfall oder das Unternehmen, bei dem Sie das Produkt erworben haben. AC500 Produktfamilie Installationsanleitung 22.08.2017...
- Seite 27 DO526(-XC) Montage Das Modul in das Klemmenmodul einsetzen - das Modul rastet ein. Demontage ➀ Das Modul oben und unten eindrücken. ➁ Das Modul entfernen. 22.08.2017 AC500 Produktfamilie Installationsanleitung...
- Seite 28 DO526(-XC) Abmessungen DO526 montiert auf TU542. Die Abmessungen sind in mm und in Klammern in Inch angegeben. AC500 Produktfamilie Installationsanleitung 22.08.2017...
- Seite 29 ⑤ UP3, UP4: 2 grüne Leuchtdioden (getrennt) Prozessspannung ⑥ 2 rote LED zur Fehleranzeige ⑦ TA525: Beschriftungsschild ⑧ TU542(-XC): E/A-Klemmenblock Alle Eingangs- und Ausgangskanäle (digital und analog) sind geschützt gegen Verpolung, Rückspei- sung und permanente Überspannung bis 30 V DC. 22.08.2017 AC500 Produktfamilie Installationsanleitung...
- Seite 30 DO526(-XC) Prozessspannung Achtung! Die Prozessspannung muss in das Erdungskonzept des Steuerungssystems einbezogen werden. Ausgänge Beispiel für einen Anschluss als Ausgang: Reinigungshinweis Verwenden Sie zum Reinigen des Geräts kein Reinigungsmittel. Verwenden Sie nur ein feuchtes Tuch. AC500 Produktfamilie Installationsanleitung 22.08.2017...
- Seite 31 DO526(-XC) 22.08.2017 AC500 Produktfamilie Installationsanleitung...
-
Seite 32: Cm582-Dp(-Xc)
Unsachgemäße Installation und Wartung kann zu Verletzungen und Beschädigungen von SPS- Modulen führen! – Installation und Wartung dürfen nur nach den technischen Regeln, Richtlinien und einschlägigen Normen, z. B. EN 60204-1, vorgenommen werden. – Nur ausgebildetes Fachpersonal darf diese Arbeiten durchführen. AC500 Produktfamilie Installationsanleitung 22.08.2017... - Seite 33 Sammlung und Verwertung von Altgeräten hilft dabei, die natürlichen Ressourcen zu schonen und die menschliche Gesundheit und die Umwelt zu schützen. Für weitere Informationen über Recycling kon- taktieren Sie bitte Ihr örtliches Umweltamt, ein Entsorgungsunternehmen für Elektro-/Elektronikabfall oder das Unternehmen, bei dem Sie das Produkt erworben haben. 22.08.2017 AC500 Produktfamilie Installationsanleitung...
- Seite 34 CM582-DP(-XC) Montage Das Modul wird zunächst unten eingeführt und dann oben eingerastet. Demontage ➀ Das Modul oben eindrücken. ➁ Das Modul herausschwenken und entnehmen. AC500 Produktfamilie Installationsanleitung 22.08.2017...
- Seite 35 CM582-DP(-XC) Abmessungen CM582-DP(-XC), TA524 montiert auf TB511(-XC), TB521(-XC) oder TB541(-XC). 22.08.2017 AC500 Produktfamilie Installationsanleitung...
- Seite 36 ② Steckverbinder der CPU ③ System-LEDs ⑤ TA525: Beschriftungsschild ⑥ Schnittstelle für PROFIBUS ⑦ TA524: Blind-Kommunikationsmodul Schnittstelle für PROFIBUS CM582-DP-XC Bitte schützen Sie nicht verwendete Anschlüsse in korrosiver Umgebung durch das TA535-Zubehör. Nicht mit dem Gerät geliefert. AC500 Produktfamilie Installationsanleitung 22.08.2017...
- Seite 37 CM582-DP(-XC) Reinigungshinweis Verwenden Sie zum Reinigen des Geräts kein Reinigungsmittel. Verwenden Sie nur ein feuchtes Tuch. 22.08.2017 AC500 Produktfamilie Installationsanleitung...
-
Seite 38: Cm589-Pnio(-4)(-Xc)
Unsachgemäße Installation und Wartung kann zu Verletzungen und Beschädigungen von SPS- Modulen führen! – Installation und Wartung dürfen nur nach den technischen Regeln, Richtlinien und einschlägigen Normen, z. B. EN 60204-1, vorgenommen werden. – Nur ausgebildetes Fachpersonal darf diese Arbeiten durchführen. AC500 Produktfamilie Installationsanleitung 22.08.2017... - Seite 39 Sammlung und Verwertung von Altgeräten hilft dabei, die natürlichen Ressourcen zu schonen und die menschliche Gesundheit und die Umwelt zu schützen. Für weitere Informationen über Recycling kon- taktieren Sie bitte Ihr örtliches Umweltamt, ein Entsorgungsunternehmen für Elektro-/Elektronikabfall oder das Unternehmen, bei dem Sie das Produkt erworben haben. 22.08.2017 AC500 Produktfamilie Installationsanleitung...
- Seite 40 CM589-PNIO(-4)(-XC) Montage Das Modul wird zunächst unten eingeführt und dann oben eingerastet. Demontage ➀ Drücken Sie das Modul von oben. ➁ Schwenken Sie das Modul heraus und entnehmen Sie es. AC500 Produktfamilie Installationsanleitung 22.08.2017...

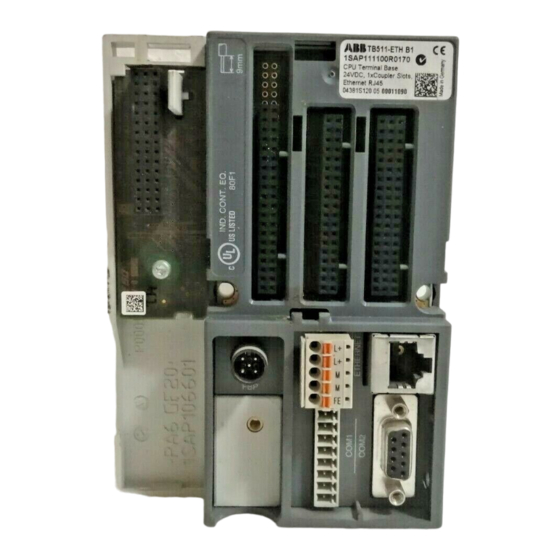

- Seite 41 CM589-PNIO(-4)(-XC) Abmessungen CM589-PNIO(-4)(-XC) montiert auf TB511-ETH(-XC), TB521-ETH(-XC) oder TB541-ETH(-XC). 22.08.2017 AC500 Produktfamilie Installationsanleitung...
- Seite 42 ③ System-LED ④ 2 Drehschalter für Modul-Adresse ⑤ TA525: Beschriftungsschild ⑥ Ethernet-Schnittstellen ⑦ TA524: Leergehäuse-Kommunikationsmodul Ethernet-Schnittstellen CM589-PNIO-XC und CM589-PNIO-4-XC Bitte schützen Sie nicht verwendete Anschlüsse in korrosiver Umgebung durch das TA535-Zubehör. Nicht mit dem Gerät geliefert. AC500 Produktfamilie Installationsanleitung 22.08.2017...
- Seite 43 CM589-PNIO(-4)(-XC) Reinigungshinweis Verwenden Sie zum Reinigen des Geräts kein Reinigungsmittel. Verwenden Sie nur ein feuchtes Tuch. 22.08.2017 AC500 Produktfamilie Installationsanleitung...
