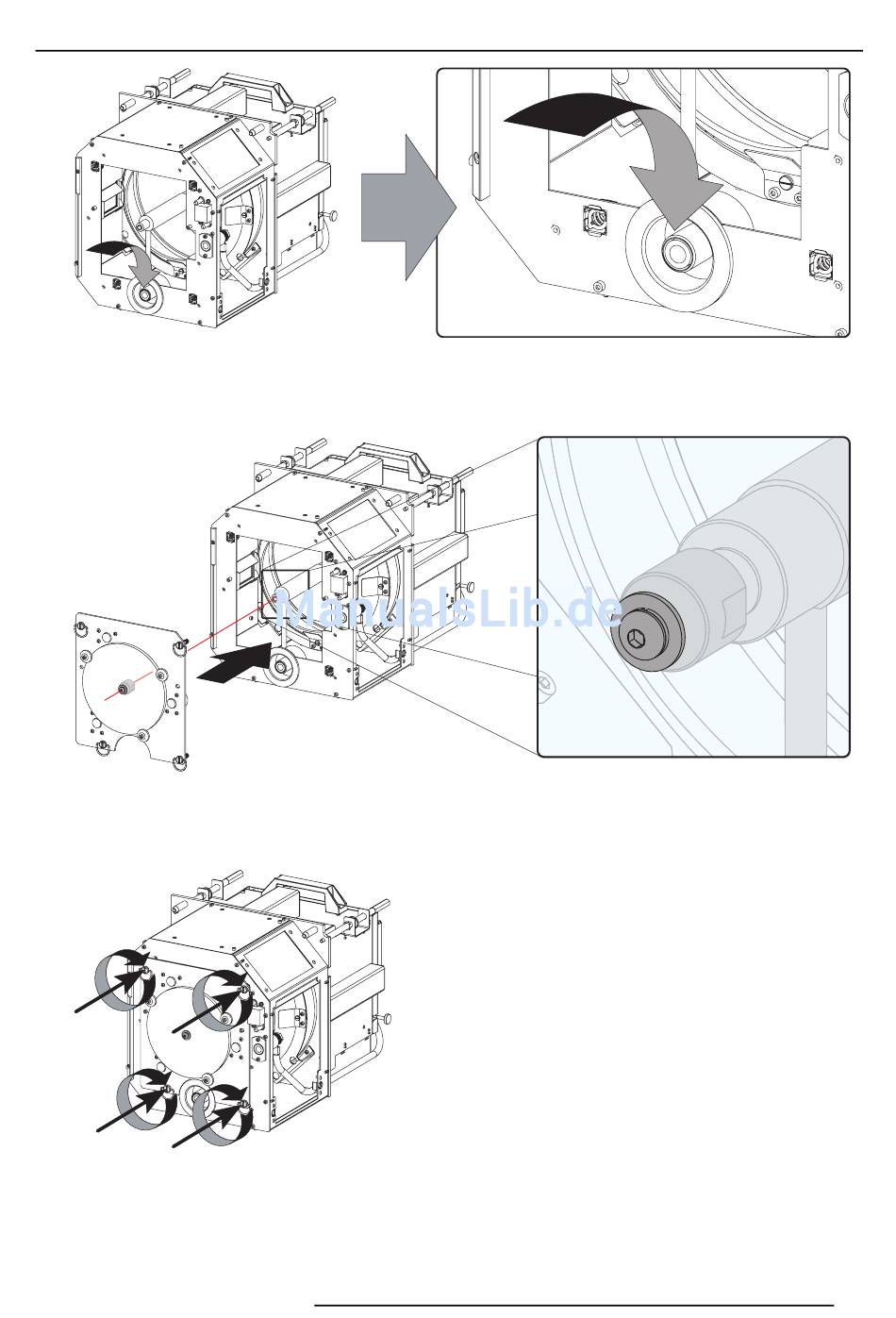

Abbildung 4-18
Installation des Anodensockels
7. Setzen Sie den UV-Sperrfilter wieder ein, wie abgebildet. Stellen Sie sicher, dass die Xenon-Lampe von der Lampenhalterung in
der Mitte des UV-Sperrfilters ordnungsgemäß unterstützt wird. Führen Sie den Haltestift der Xenon-Lampe mithilfe der Öffnung
an der Seite des Lampengehäuses in die Anodenhalterung ein.
Abbildung 4-19
Installation des UV-Sperrfilters
8. Sichern Sie den UV-Sperrfilter wie abgebildet durch vier Halteschrauben.
Anmerkung:Achten Sie darauf, dass die Drehdrähte der Halteschrauben bündig an der Abdeckung anliegen, sonst lässt sich
das Lampengehäuse nicht in den Projektor einsetzen.
Abbildung 4-20
Sichern des UV-Sperrfilters
