A
SCREEN CENTER

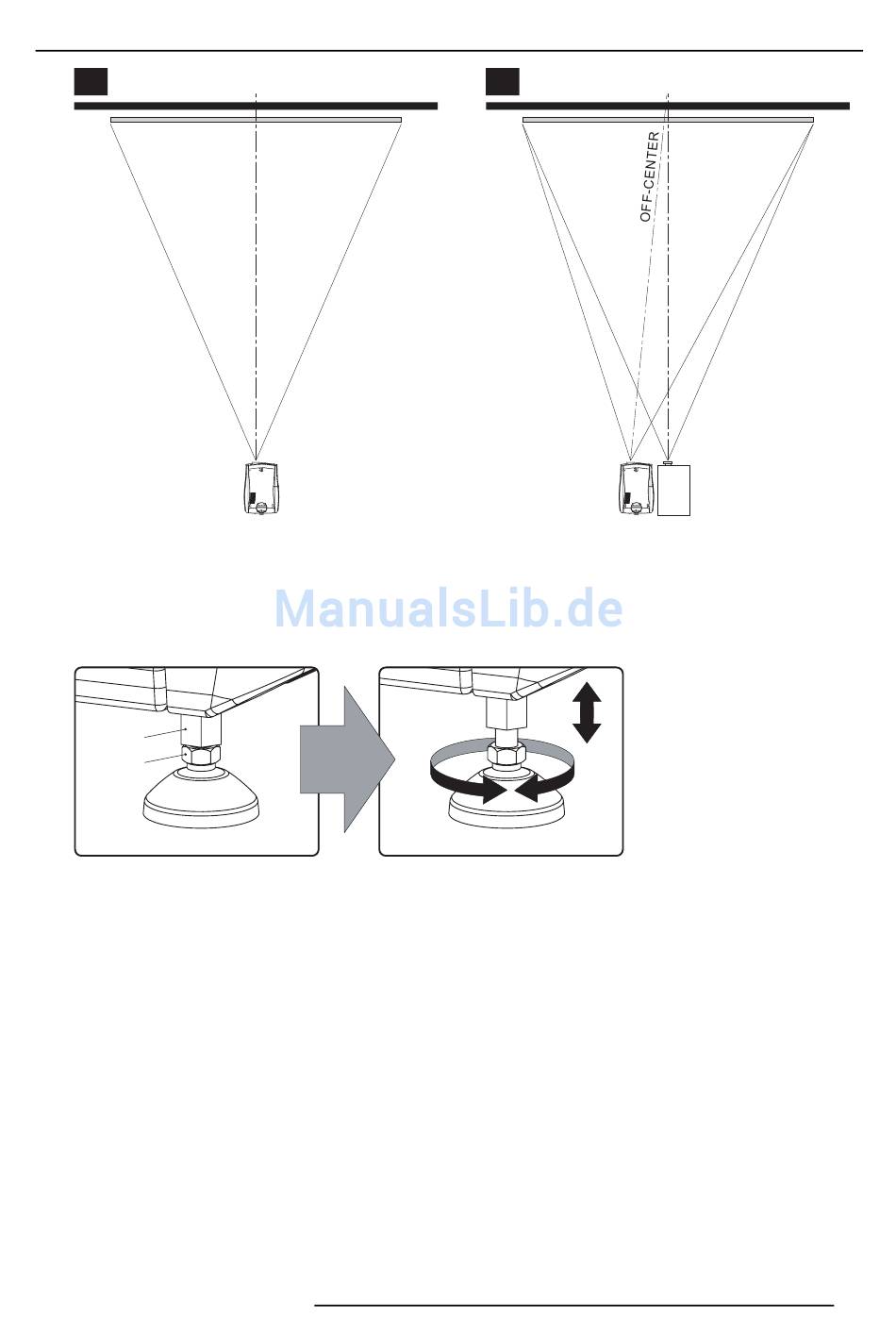

Abbildung 3-2
Projektorzentrierung
3. Fahren Sie mit der Nivellierung des Projektors fort, indem Sie dessen Füße wie folgt einstellen:
-
Lösen Sie die Muttern (A) auf der Gewindestange mit einem 17-mm-Schlüssel.
-
Stellen Sie die Höhe der 3 Füße (B) zur Nivellierung des Projektors mit einem 14-mm-Schlüssel ein.
-
Sichern Sie die Fußhöhe durch Anziehen der Muttern (A).
Anmerkung:Der Freiraum zwischen Unterseite des Projektors und Ständer muss mindestens 5 cm betragen.
A
B
Abbildung 3-3
Projektornivellierung
4. Stellen Sie später während des Projektorbetriebs Bildgeometrie und Positionierung präzise ein.
Projektorneigung
In einer idealen Installation ist die Objektivoberfläche des DP2K der C-Serie auf der Leinwand zentriert und zu ihr parallel. Diese
Ausrichtung erleichtert die Gewährleistung optimierter Objektivleistung mit minimalem Versatz. Ist diese Position nicht möglich
(wenn der Projektor etwa deutlich neben der Leinwandmitte steht), ist ein Versatz zusätzlicher Neigung vorzuziehen.
1. Achten Sie vor Einstellung der Neigung darauf, dass der Projektor für Ihren Installationsbereich bestmöglich auf die Leinwand
zentriert ist.
2. Erfragen Sie beim Kinopersonal, um wie viel Grad die Leinwand geneigt ist, oder messen Sie die Neigung mit einem Winkelmes-
ser an der Leinwand.
3. Neigen Sie den Projektor wie folgt, um diesem Neigungswinkel der Leinwand gerecht zu werden:
-
Lösen Sie die Muttern (A) auf der Gewindestange mit einem 17-mm-Schlüssel.
-
Stellen Sie die Höhe der Füße ein, bis das projizierte Bild dem Projektionsfenster und der Leinwandneigung entspricht.
-
Sichern Sie die Fußhöhe durch Anziehen der Muttern (A).
R5905050DE DP2K C-SERIES 29/08/2011
B
SCREEN CENTER
3. Technische Installation
19
