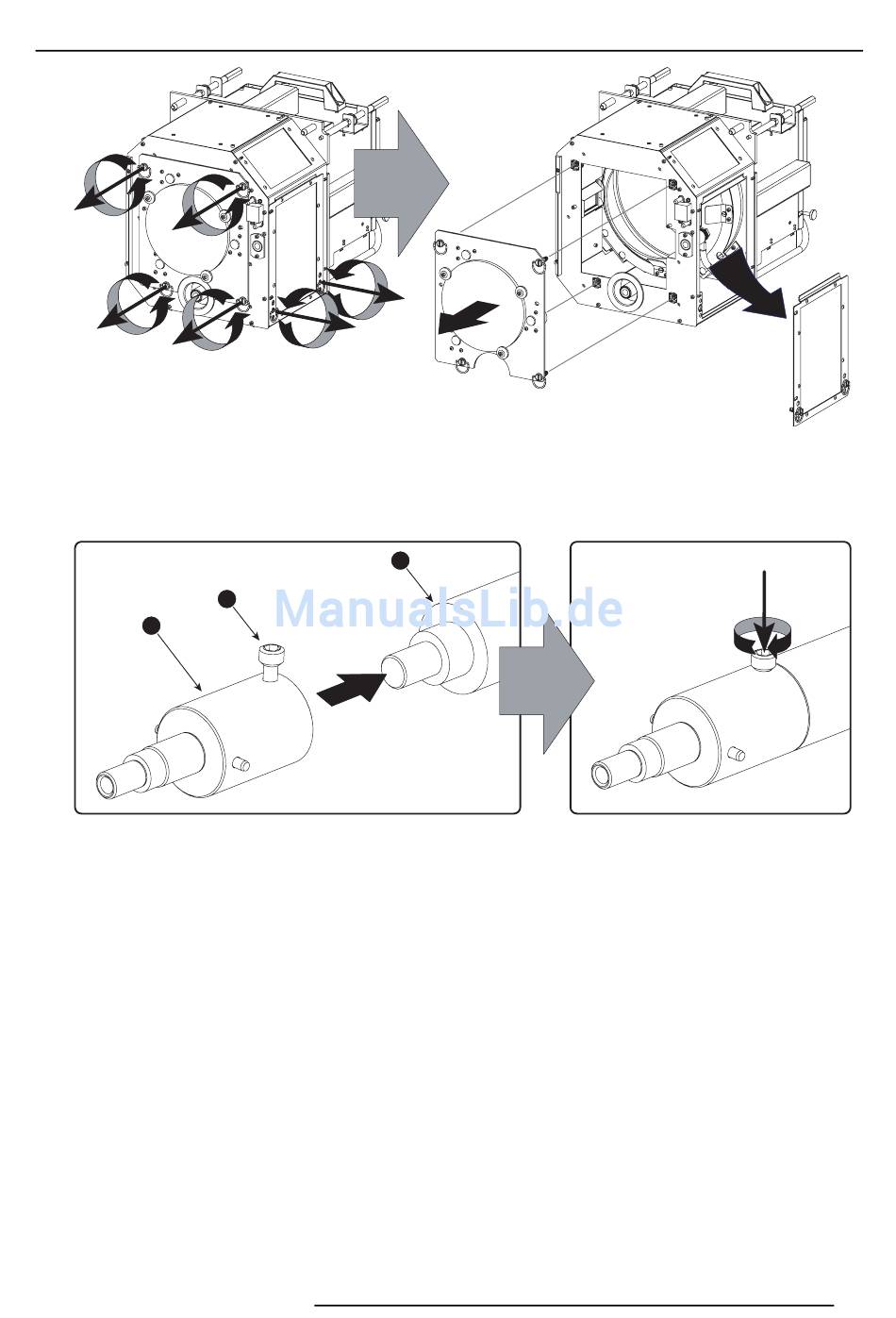

Abbildung 4-13
Entfernen von UV-Sperrfilter und Seitenabdeckung
2. Installieren Sie wie dargestellt den Kathodenadapter (Referenz 1) an der Xenon-Lampe (Referenz 3). Ziehen Sie die Adapter-
befestigungsschraube (Referenz 2) mit einem Drehmoment von 2,5 Nm an. Verwenden Sie hierfür einen Drehmomentschlüssel
mit 5-mm-Inbusschlüsseleinsatz. Achten Sie auf vollständigen Kontakt zwischen Kathodenadapter und Lampenbasis.
Anmerkung:Nehmen Sie die Lampe nicht aus dem Schutzbehälter bzw. der Schutzhülle, während Sie den Adapter montieren.
1
Abbildung 4-14
Montieren des Kathodenadapters
3. Installieren Sie das Anodendraht-Anschlussstück (Referenz 6) am Anodensockel. Halten Sie die erste Mutter (Referenz 7) mit
einem 17-mm-Gabelschlüssel, während Sie die zweite Mutter (Referenz 4) an der Stange mithilfe eines Drehmomentschlüssels
mit einem 17-mm-Sechskanteinsatz mit einem Drehmoment von 9 Nm befestigen. Achten Sie darauf, dass sich eine Unterleg-
scheibe (Referenz 5) zwischen der Verriegelungsmutter und dem Draht-Anschlussstück befindet.
Achtung: Drehen Sie die erste Mutter (Referenz 1) nicht fest am Verbindergehäuse an. Sie muss noch etwas Spiel haben
(mindestens 1 mm). Dies ist wichtig, um das Lampengehäuse problemlos in den Projektor einzusetzen.
R5905050DE DP2K C-SERIES 29/08/2011
2
3
4. Lampe und Lampengehäuse
2,5 Nm
37
