Installation Der Eingabefeldabdeckung; So Installieren Sie Die Eingabefeldabdeckung Des Projektors - Barco DP2K C-series Installationshandbuch

10.13 Installation der Eingabefeldabdeckung

Erforderliches Werkzeug
Schlitzschraubendreher

So installieren Sie die Eingabefeldabdeckung des Projektors

1. Installieren Sie die Eingabefeldabdeckung des Projektors folgendermaßen:
a) Bringen Sie die Eingabefeldabdeckung in ihre endgültige Position (A).
b) Drücken Sie dann vorsichtig den Verriegelungsbolzen an der rechten oberen Ecke (B) in seine Aufnahme.
c) Drücken Sie dann vorsichtig den Verriegelungsbolzen an der rechten oberen Ecke (C) in seine Aufnahme.
A

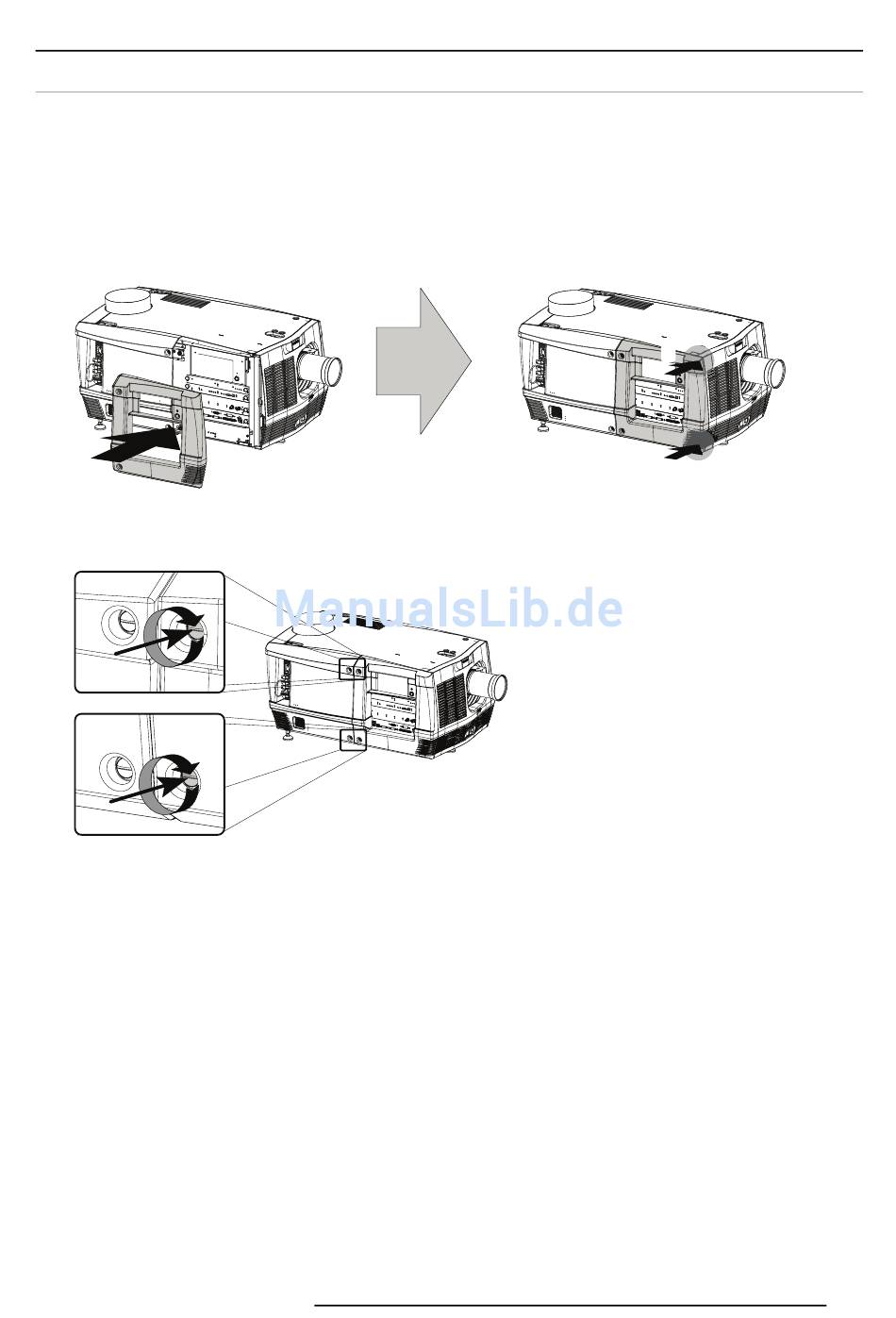

Abbildung 10-25
Installation der Eingabefeldabdeckung
2. Sichern Sie die Eingabefeldabdeckung durch Anziehen der beiden unverlierbaren Schrauben an der linken Seite der Eingabe-
feldabdeckung.
Abbildung 10-26
Befestigen der Eingabefeldabdeckung
R5905050DE DP2K C-SERIES 29/08/2011
10. Entfernen und Installation von Projektorabdeckungen
B
C
101
