ELEKTRISCHER ANSCHLUß
Das Gerät ist für einen Betrieb unter einer einphasigen
Spannung von 230 V~ ausgelegt und wird von 10 A-
Schmelzsicherungen geschützt.
Vor dem Anschalten sich vergewissern, ob die Angaben
am Datenschild denjenigen des Netzes entsprechen, und
nämlich daß:
- der Versorgungsspannungswert in den für die Anschluß-
stellen vorgeschriebenen Grenzen unterliegt;
- der HauptHauptschalter sich in zugänglicher Stellung
befindet und die erforderte Maximalbelastung aushal-
ten kann, indem er auch eine allpolige Ausschaltung
aus dem Netz mit einem Abstand von mindestens 3
mm zwischen den Kontakten gewährleistet.
Schalter, Steckdose und Stecker müssen sich in zu-
gänglicher Stellung befinden.
Das Speisekabel verfügt über einen untrennbaren Stek-
ker. Die Ersetzung des Anschlußkabels (s. Abb. 11) soll
nur durch Fachpersonal erfolgen, wobei ausschließlich
Kabel des Types HO5 RN - F oder HO5 V V-F oder H07
RN-F mit Querschnitt von 3x1-1,5 mm
dürfen.

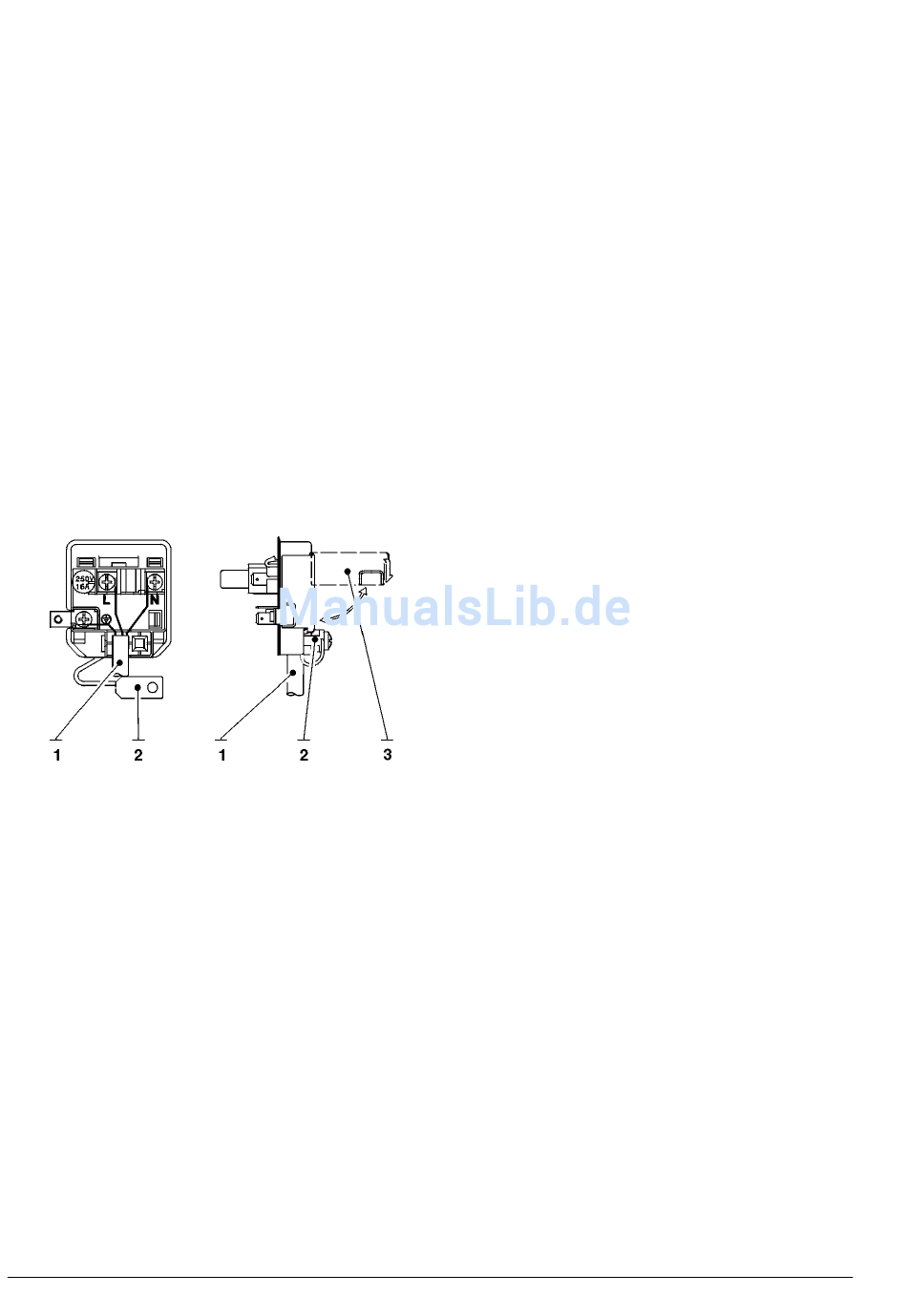

Abb.11
1 - Netzkabel
2 - Kabelklemme
3 - Aufhebbarer Deckel
Die elektrische Sicherheit des Geräts ist nur dann sicher-
gestellt, wenn es vorschriftsmäßig an einem wirksamen
Erdungsnetz angeschlossen ist, wie dies von den gelten-
den Sicherheitsvorschriften vorgesehen ist.
Dieser fundamentale Sicherheitsfaktor darf stets si-
chergestellt werden; im Zweifelsfall muß die Anlage
durch fachmännisch ausgebildetes Personal über-
prüft werden.
Die Verwendung von Adaptern, Mehrfachsteckern oder
Verlängerungskabeln ist verboten.
Bevor das Gerät unter Spannung gesetzt wird, muß über-
prüft werden, ob der Wasseranschluß korrekt erfolgt und
der Wasserhahn offen ist.
DER HERSTELLER ÜBERNIMMT KEINE HAFTUNG
FÜR SCHÄDEN, DIE AUFGRUND DER NICHT-
BEACHTUNG DER OBEN GENANNTEN VORSCHRIF-
TEN ENTSTEHEN.
© by NECTA VENDING SOLUTIONS SpA
TÜRSCHALTER
Beim Öffnen der Tür unterbricht ein zweckmäßiger Mikro-
schalter die Spannung zur Versorgung des Automaten.
Bei offener Tür hat man den unter Spannung stehenden
Teilen keinen Zugang. Im Automateninnere bleiben nur
von zweckmäßiger Abdeckung geschützte Teile unter
Spannung, die folgendes Schild tragen: "Vor Abnahme
der Abdeckung Spannung ausschalten!".
Vor Abnahme der Verkleidung dieser Teile muß der
äußere Schalter ausgeschaltet werden.
Das Einschalten der Anlage bei offener Tür kann nur dann
erfolgen, nachdem der entsprechende Schlüssel in den
Türschlitz eingeführt worden ist (s. Abb. 1).
Alle Arbeitsschritte, die mit Gerät unter Spannung und mit
geöffneter Tür durchzuführen sind, sollen bei eingeführ-
tem Schlüssel, und deswegen ausschließlich von fach-
männisch ausgebildetem Personal, vorgenommen wer-
den, das auch über die engverbundenen Gefahren infor-
miert sein darf.
EINBAU DES ZAHLUNGSSYSTEMS
2
verwendet werden
Der Automat wird ohne Zahlungseinheit verkauft, da-
her betreffen Schadensersatzansprüche für Schäden,
die aufgrund nicht ordnungsgemäßem Einbau am
Apparat, an Sachen oder an Personen entstehen,
ausschließlich jene, die die Zahlungseinheit installiert
haben.
- Validator einbauen und sich vergewissern, daß die Pro-
Die Verwendung anderer Zahlungssysteme wie z.B.
"change giver" und "cashless" ist nur dann möglich, wenn
die zweckmäßigen Bausätze benutzt werden.
Die "Cashless"-Systeme können im Gerät aufgenommen
werden (s. Abb. 2); weitere Zahlungssysteme wie die
"Change Giver" müssen ausschließlich im Unterschrank
eingebaut werden (Option).
ENTHÄRTER
Das Gerät wird ohne Enthärter ausgeliefert.
Bei sehr hartem Wasser kann ein Harz-Ionenaustausch-
Enthärter mit Fassungsvermögen von 2 Litern im Unter-
schrank angebracht werden. Die Enthärter (verfügbar als
Sonderausrüstung) sind periodisch gemäß den Hinwei-
sen des Herstellers zu regenerieren oder ersetzen.
Aus gesundheitlichen und zweckdienlichen Gründen ist
die Verwendung von Reinigern mit größerem Fassungs-
vermögen zu vermeiden.
EINFÜHRUNG DER ANZEIGESCHILDER
Die Schilder mit dem Menü und die Anweisung werden mit
dem Gerät mitgeliefert und müssen bei der Aufstellung je
nach dem vorgewählten Layout und der Sprache (siehe
dazu die Wahldosistabelle) eingeführt werden.
LÄNGE DER RÜHRSTÄBE
Aufgrund der Länge der zu verwendenden Stäbe, muß
überprüft werden, ob der Stabbehälter in richtiger Stellung
montiert ist (s. Abb. 1)
12
grammierung der entsprechenden Parameter richtig ist.
0104 Colibrì
