Helium-Massenspektrometer-Lecksucher Modell 979
4. Ziehen Sie die drei Anschlüsse oben auf dem Spektrometerrohr ab (Abbildung 4-3). Die
Anschlusskabel sind mit TC, Ion Source (Ionenquelle) und Preamplifier (Vorverstärker)
gekennzeichnet. Sind die Kabel nicht gekennzeichnet, tun Sie dies für künftige Zwecke
bitte jetzt.
➀

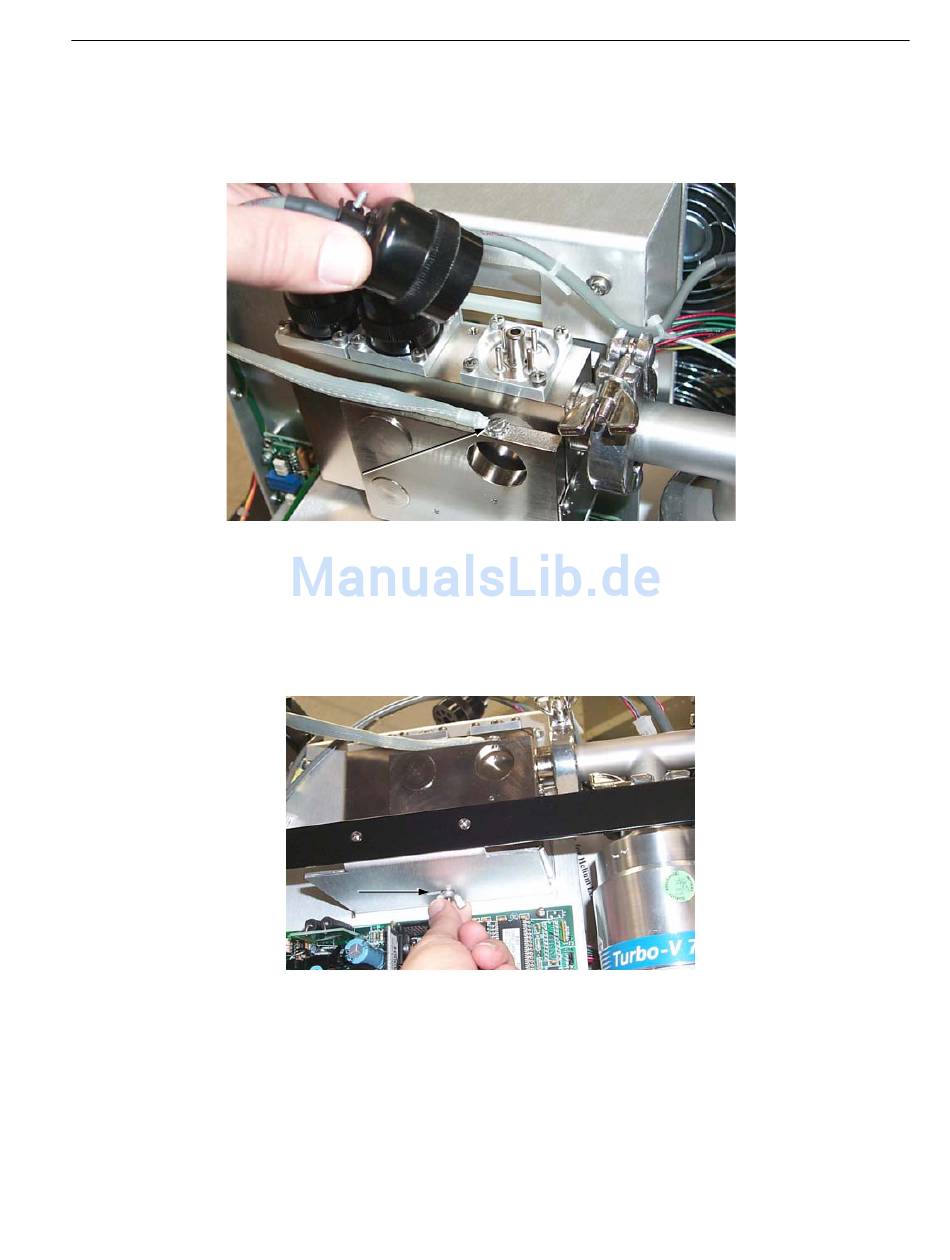

Abbildung 4-3 Abziehen der Anschlüsse
5. Klemmen Sie das Erdungskabel vom Spektrometerrohrmagnet ab, indem Sie die
➀
Schraube
mit einem Schlitzschraubendreher herausdrehen (Abbildung 4-3).
6. Drehen Sie die Flügelmutter
Spektrometerrohr ab (Abbildung 4-4).
➀
➀
an der Unterseite des Blechs unter dem
Abbildung 4-4 Flügelmutter
4-9
