ROTAX 125 MAX evo, Junior MAX evo, Mini MAX evo, Micro MAX evo

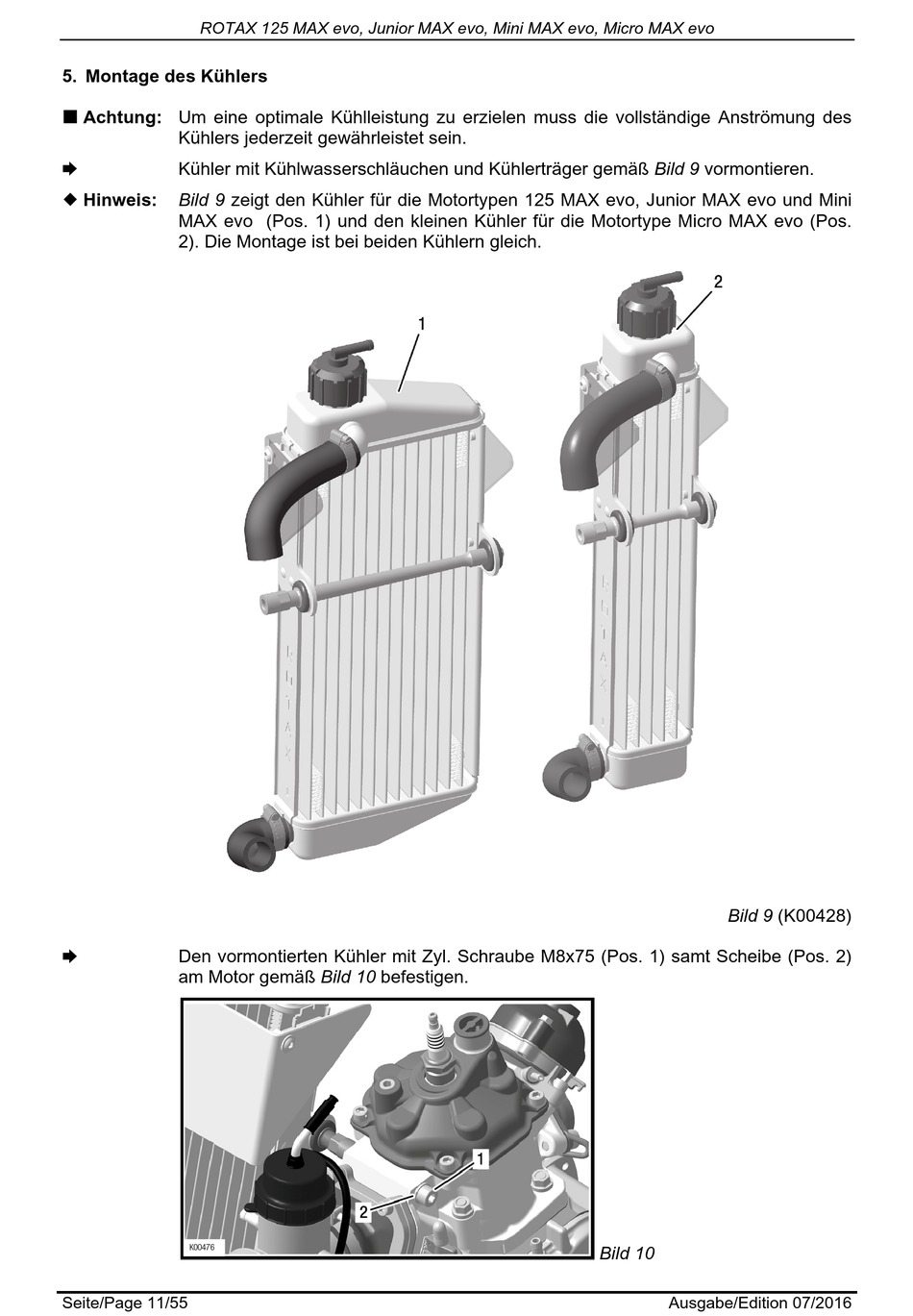

5. Montage des Kühlers
 Achtung: Um eine optimale Kühlleistung zu erzielen muss die vollständige Anströmung des
Kühlers jederzeit gewährleistet sein.
 Kühler mit Kühlwasserschläuchen und Kühlerträger gemäß Bild 9 vormontieren.
 Hinweis: Bild 9 zeigt den Kühler für die Motortypen 125 MAX evo, Junior MAX evo und Mini
MAX evo (Pos. 1) und den kleinen Kühler für die Motortype Micro MAX evo (Pos.
2). Die Montage ist bei beiden Kühlern gleich.
 Den vormontierten Kühler mit Zyl. Schraube M8x75 (Pos. 1) samt Scheibe (Pos. 2)
am Motor gemäß Bild 10 befestigen.
Seite/Page 11/55
Bild 9 (K00428)
Bild 10
Ausgabe/Edition 07/2016
