ROTAX 125 MAX evo, Junior MAX evo, Mini MAX evo, Micro MAX evo

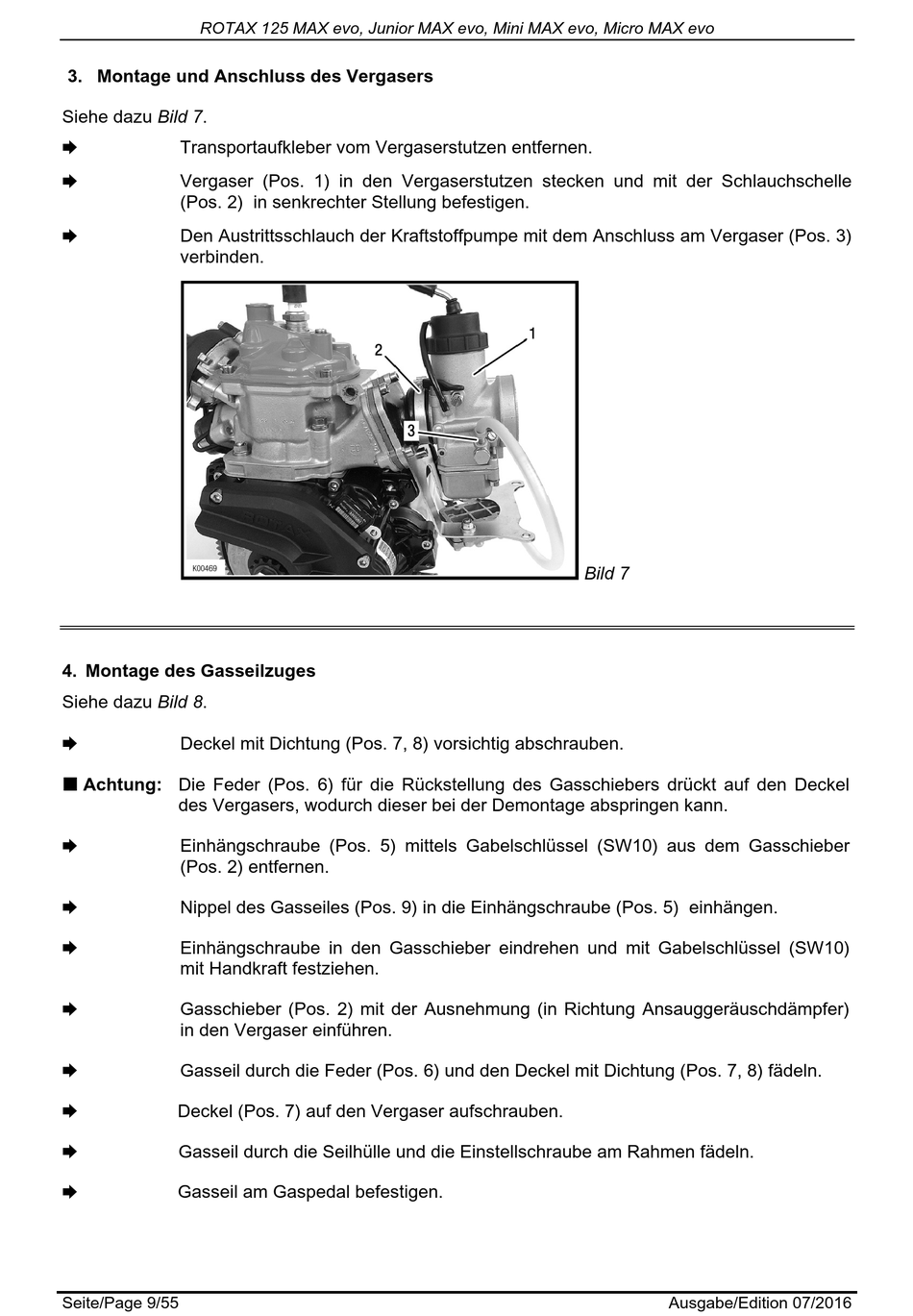

3. Montage und Anschluss des Vergasers

Siehe dazu Bild 7.
 Transportaufkleber vom Vergaserstutzen entfernen.
 Vergaser (Pos. 1) in den Vergaserstutzen stecken und mit der Schlauchschelle
(Pos. 2) in senkrechter Stellung befestigen.
 Den Austrittsschlauch der Kraftstoffpumpe mit dem Anschluss am Vergaser (Pos. 3)
verbinden.

4. Montage des Gasseilzuges

Siehe dazu Bild 8.
 Deckel mit Dichtung (Pos. 7, 8) vorsichtig abschrauben.
 Achtung: Die Feder (Pos. 6) für die Rückstellung des Gasschiebers drückt auf den Deckel
des Vergasers, wodurch dieser bei der Demontage abspringen kann.
 Einhängschraube (Pos. 5) mittels Gabelschlüssel (SW10) aus dem Gasschieber
(Pos. 2) entfernen.

Nippel des Gasseiles (Pos. 9) in die Einhängschraube (Pos. 5) einhängen.
 Einhängschraube in den Gasschieber eindrehen und mit Gabelschlüssel (SW10)
mit Handkraft festziehen.
 Gasschieber (Pos. 2) mit der Ausnehmung (in Richtung Ansauggeräuschdämpfer)
in den Vergaser einführen.

Gasseil durch die Feder (Pos. 6) und den Deckel mit Dichtung (Pos. 7, 8) fädeln.

Deckel (Pos. 7) auf den Vergaser aufschrauben.

Gasseil durch die Seilhülle und die Einstellschraube am Rahmen fädeln.
 Gasseil am Gaspedal befestigen.
Seite/Page 9/55
Bild 7
Ausgabe/Edition 07/2016
