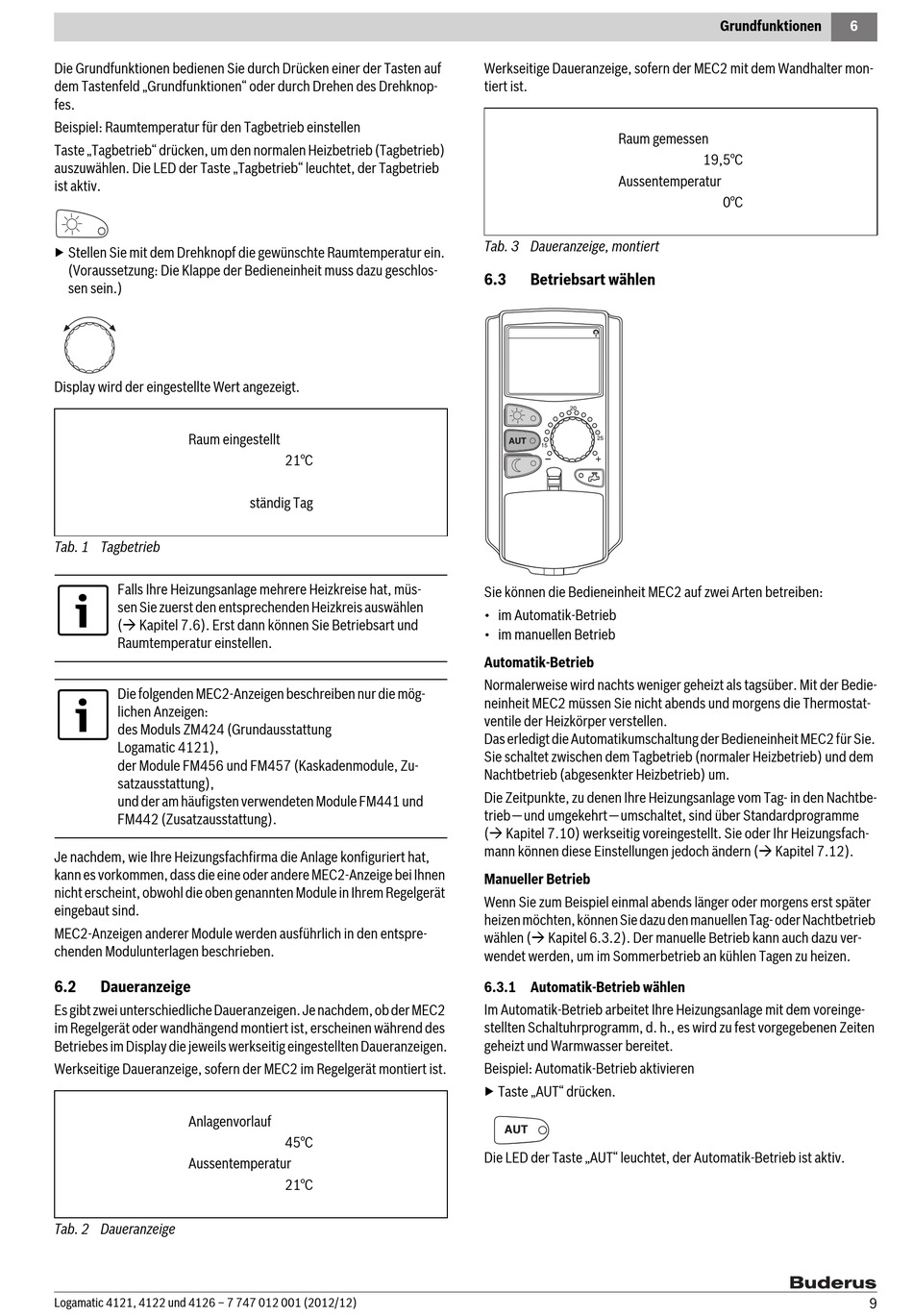

Die Grundfunktionen bedienen Sie durch Drücken einer der Tasten auf
dem Tastenfeld „Grundfunktionen" oder durch Drehen des Drehknop-
fes.
Beispiel: Raumtemperatur für den Tagbetrieb einstellen
Taste „Tagbetrieb" drücken, um den normalen Heizbetrieb (Tagbetrieb)
auszuwählen. Die LED der Taste „Tagbetrieb" leuchtet, der Tagbetrieb
ist aktiv.
▶ Stellen Sie mit dem Drehknopf die gewünschte Raumtemperatur ein.
(Voraussetzung: Die Klappe der Bedieneinheit muss dazu geschlos-
sen sein.)
Display wird der eingestellte Wert angezeigt.
Raum eingestellt
Tab. 1 Tagbetrieb
Falls Ihre Heizungsanlage mehrere Heizkreise hat, müs-
sen Sie zuerst den entsprechenden Heizkreis auswählen
( Kapitel 7.6). Erst dann können Sie Betriebsart und
Raumtemperatur einstellen.
Die folgenden MEC2-Anzeigen beschreiben nur die mög-
lichen Anzeigen:
des Moduls ZM424 (Grundausstattung
Logamatic 4121),
der Module FM456 und FM457 (Kaskadenmodule, Zu-
satzausstattung),
und der am häufigsten verwendeten Module FM441 und
FM442 (Zusatzausstattung).
Je nachdem, wie Ihre Heizungsfachfirma die Anlage konfiguriert hat,
kann es vorkommen, dass die eine oder andere MEC2-Anzeige bei Ihnen
nicht erscheint, obwohl die oben genannten Module in Ihrem Regelgerät
eingebaut sind.
MEC2-Anzeigen anderer Module werden ausführlich in den entspre-
chenden Modulunterlagen beschrieben.
6.2

Daueranzeige

Es gibt zwei unterschiedliche Daueranzeigen. Je nachdem, ob der MEC2
im Regelgerät oder wandhängend montiert ist, erscheinen während des
Betriebes im Display die jeweils werkseitig eingestellten Daueranzeigen.
Werkseitige Daueranzeige, sofern der MEC2 im Regelgerät montiert ist.
Anlagenvorlauf

Aussentemperatur

Tab. 2 Daueranzeige
Logamatic 4121, 4122 und 4126 – 7 747 012 001 (2012/12)
21°C
ständig Tag
45°C
21°C
Werkseitige Daueranzeige, sofern der MEC2 mit dem Wandhalter mon-
tiert ist.
Raum gemessen
Aussentemperatur
Tab. 3 Daueranzeige, montiert
6.3 Betriebsart wählen
AUT AUT
Tag Zeit Temp
Urlaub Auswahl So/Wi
Anzeige Heizkreis Zurück
Sie können die Bedieneinheit MEC2 auf zwei Arten betreiben:
• im Automatik-Betrieb
• im manuellen Betrieb
Automatik-Betrieb
Normalerweise wird nachts weniger geheizt als tagsüber. Mit der Bedie-
neinheit MEC2 müssen Sie nicht abends und morgens die Thermostat-
ventile der Heizkörper verstellen.
Das erledigt die Automatikumschaltung der Bedieneinheit MEC2 für Sie.
Sie schaltet zwischen dem Tagbetrieb (normaler Heizbetrieb) und dem
Nachtbetrieb (abgesenkter Heizbetrieb) um.
Die Zeitpunkte, zu denen Ihre Heizungsanlage vom Tag- in den Nachtbe-
trieb — und umgekehrt — umschaltet, sind über Standardprogramme
( Kapitel 7.10) werkseitig voreingestellt. Sie oder Ihr Heizungsfach-
mann können diese Einstellungen jedoch ändern ( Kapitel 7.12).

Manueller Betrieb

Wenn Sie zum Beispiel einmal abends länger oder morgens erst später
heizen möchten, können Sie dazu den manuellen Tag- oder Nachtbetrieb
wählen ( Kapitel 6.3.2). Der manuelle Betrieb kann auch dazu ver-
wendet werden, um im Sommerbetrieb an kühlen Tagen zu heizen.
6.3.1 Automatik-Betrieb wählen
Im Automatik-Betrieb arbeitet Ihre Heizungsanlage mit dem voreinge-
stellten Schaltuhrprogramm, d. h., es wird zu fest vorgegebenen Zeiten
geheizt und Warmwasser bereitet.
Beispiel: Automatik-Betrieb aktivieren
▶ Taste „AUT" drücken.
AUT
Die LED der Taste „AUT" leuchtet, der Automatik-Betrieb ist aktiv.
Grundfunktionen 6
19,5°C
0°C
9
