9 Module und ihre Funktionen
1

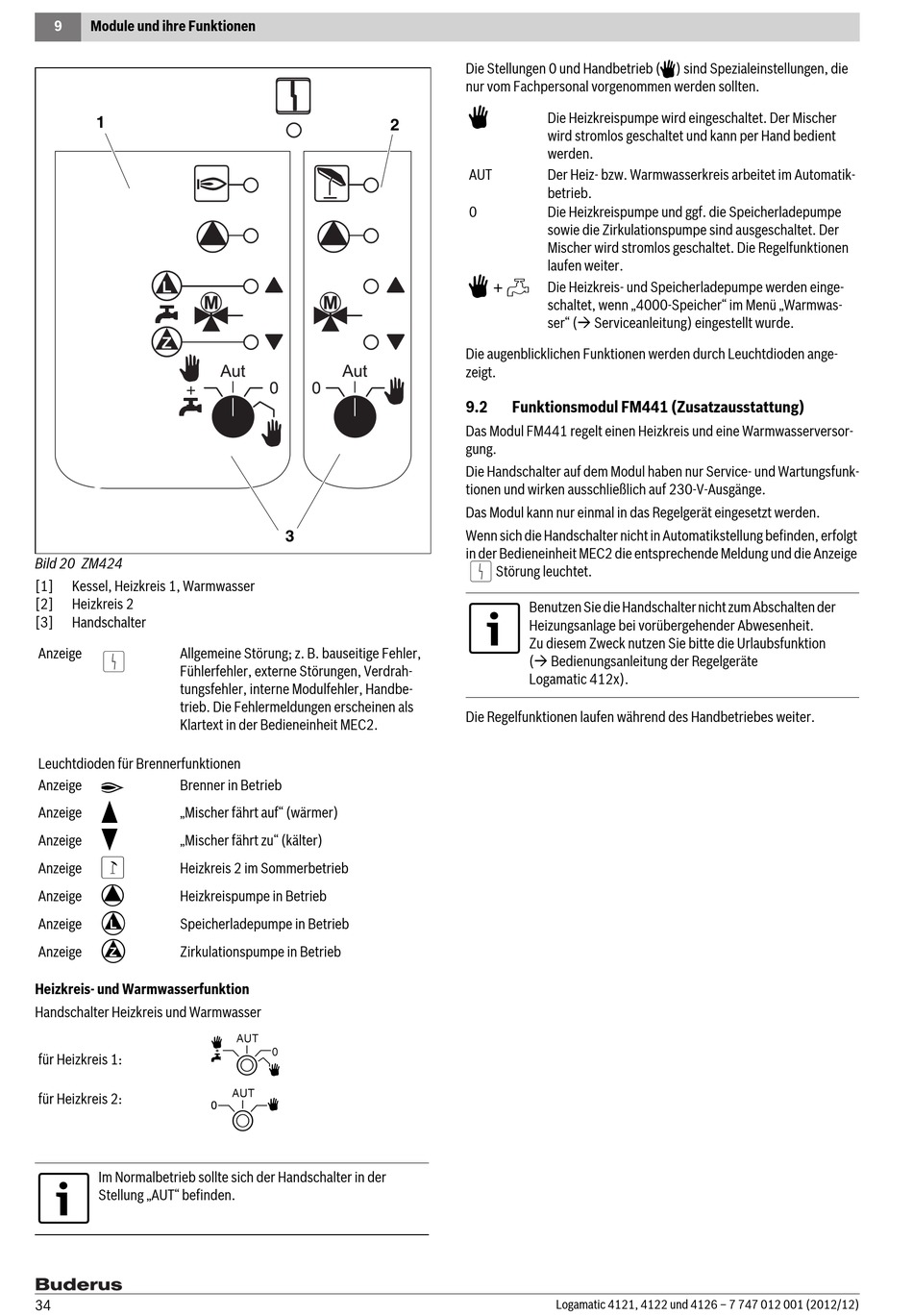

Bild 20 ZM424
[1] Kessel, Heizkreis 1, Warmwasser
[2] Heizkreis 2
[3] Handschalter
Anzeige Allgemeine Störung; z. B. bauseitige Fehler,
Fühlerfehler, externe Störungen, Verdrah-
tungsfehler, interne Modulfehler, Handbe-
trieb. Die Fehlermeldungen erscheinen als
Klartext in der Bedieneinheit MEC2.
Leuchtdioden für Brennerfunktionen
A
Anzeige Brenner in Betrieb
U
Anzeige „Mischer fährt auf" (wärmer)
V
Anzeige „Mischer fährt zu" (kälter)
1
Anzeige Heizkreis 2 im Sommerbetrieb
8
Anzeige Heizkreispumpe in Betrieb
x
Anzeige Speicherladepumpe in Betrieb
y
Anzeige Zirkulationspumpe in Betrieb
Heizkreis- und Warmwasserfunktion
Handschalter Heizkreis und Warmwasser
für Heizkreis 1:
für Heizkreis 2:
Im Normalbetrieb sollte sich der Handschalter in der
Stellung „AUT" befinden.
34
3
w
B
Die Stellungen 0 und Handbetrieb (
nur vom Fachpersonal vorgenommen werden sollten.
3
Die Heizkreispumpe wird eingeschaltet. Der Mischer
2
wird stromlos geschaltet und kann per Hand bedient
werden.
AUT Der Heiz- bzw. Warmwasserkreis arbeitet im Automatik-
betrieb.
0 Die Heizkreispumpe und ggf. die Speicherladepumpe
sowie die Zirkulationspumpe sind ausgeschaltet. Der
Mischer wird stromlos geschaltet. Die Regelfunktionen
laufen weiter.
3
X
+ Die Heizkreis- und Speicherladepumpe werden einge-
schaltet, wenn „4000-Speicher" im Menü „Warmwas-
ser" ( Serviceanleitung) eingestellt wurde.
Die augenblicklichen Funktionen werden durch Leuchtdioden ange-
zeigt.
9.2

Funktionsmodul FM441 (Zusatzausstattung)

Das Modul FM441 regelt einen Heizkreis und eine Warmwasserversor-
gung.
Die Handschalter auf dem Modul haben nur Service- und Wartungsfunk-
tionen und wirken ausschließlich auf 230-V-Ausgänge.
Das Modul kann nur einmal in das Regelgerät eingesetzt werden.
Wenn sich die Handschalter nicht in Automatikstellung befinden, erfolgt
in der Bedieneinheit MEC2 die entsprechende Meldung und die Anzeige
Störung leuchtet.
Benutzen Sie die Handschalter nicht zum Abschalten der
Heizungsanlage bei vorübergehender Abwesenheit.
Zu diesem Zweck nutzen Sie bitte die Urlaubsfunktion
( Bedienungsanleitung der Regelgeräte
Logamatic 412x).
Die Regelfunktionen laufen während des Handbetriebes weiter.
Logamatic 4121, 4122 und 4126 – 7 747 012 001 (2012/12)
3
