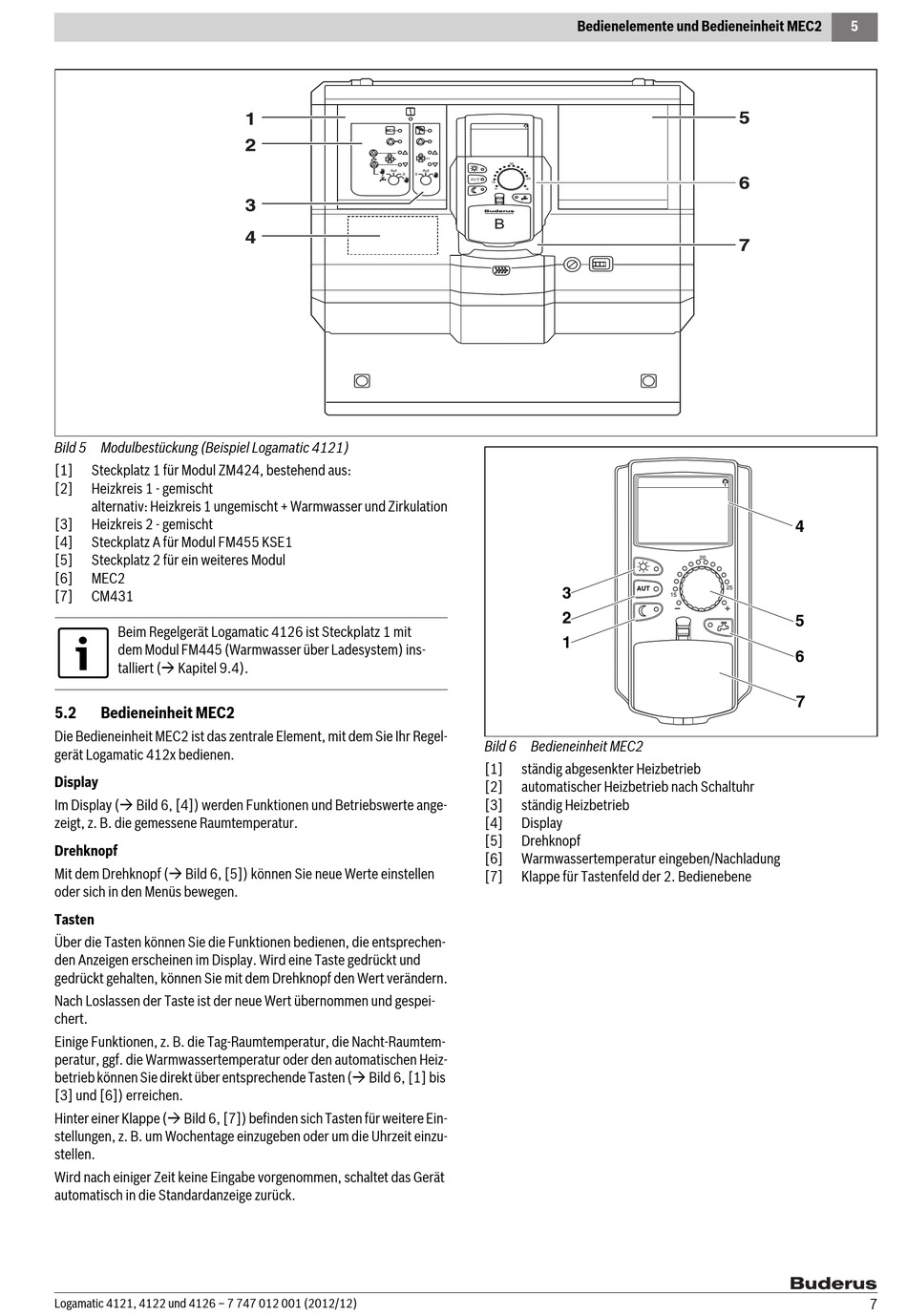

Bild 5 Modulbestückung (Beispiel Logamatic 4121)
[1] Steckplatz 1 für Modul ZM424, bestehend aus:
[2] Heizkreis 1 - gemischt
alternativ: Heizkreis 1 ungemischt + Warmwasser und Zirkulation
[3] Heizkreis 2 - gemischt
[4] Steckplatz A für Modul FM455 KSE1
[5] Steckplatz 2 für ein weiteres Modul
[6] MEC2
[7] CM431
Beim Regelgerät Logamatic 4126 ist Steckplatz 1 mit
dem Modul FM445 (Warmwasser über Ladesystem) ins-
talliert ( Kapitel 9.4).
5.2

Bedieneinheit MEC2

Die Bedieneinheit MEC2 ist das zentrale Element, mit dem Sie Ihr Regel-
gerät Logamatic 412x bedienen.
Display
Im Display ( Bild 6, [4]) werden Funktionen und Betriebswerte ange-
zeigt, z. B. die gemessene Raumtemperatur.
Drehknopf
Mit dem Drehknopf ( Bild 6, [5]) können Sie neue Werte einstellen
oder sich in den Menüs bewegen.
Tasten
Über die Tasten können Sie die Funktionen bedienen, die entsprechen-
den Anzeigen erscheinen im Display. Wird eine Taste gedrückt und
gedrückt gehalten, können Sie mit dem Drehknopf den Wert verändern.
Nach Loslassen der Taste ist der neue Wert übernommen und gespei-
chert.
Einige Funktionen, z. B. die Tag-Raumtemperatur, die Nacht-Raumtem-
peratur, ggf. die Warmwassertemperatur oder den automatischen Heiz-
betrieb können Sie direkt über entsprechende Tasten ( Bild 6, [1] bis
[3] und [6]) erreichen.
Hinter einer Klappe ( Bild 6, [7]) befinden sich Tasten für weitere Ein-
stellungen, z. B. um Wochentage einzugeben oder um die Uhrzeit einzu-
stellen.
Wird nach einiger Zeit keine Eingabe vorgenommen, schaltet das Gerät
automatisch in die Standardanzeige zurück.
Logamatic 4121, 4122 und 4126 – 7 747 012 001 (2012/12)
Bedienelemente und Bedieneinheit MEC2
AUT
3
2
1
Tag
Urlaub
Anzeige
Bild 6 Bedieneinheit MEC2
[1] ständig abgesenkter Heizbetrieb
[2] automatischer Heizbetrieb nach Schaltuhr
[3] ständig Heizbetrieb
[4] Display
[5] Drehknopf
[6] Warmwassertemperatur eingeben/Nachladung
[7] Klappe für Tastenfeld der 2. Bedienebene
4
5
6
Zeit Temp
Auswahl So/Wi
Heizkreis Zurück 7
