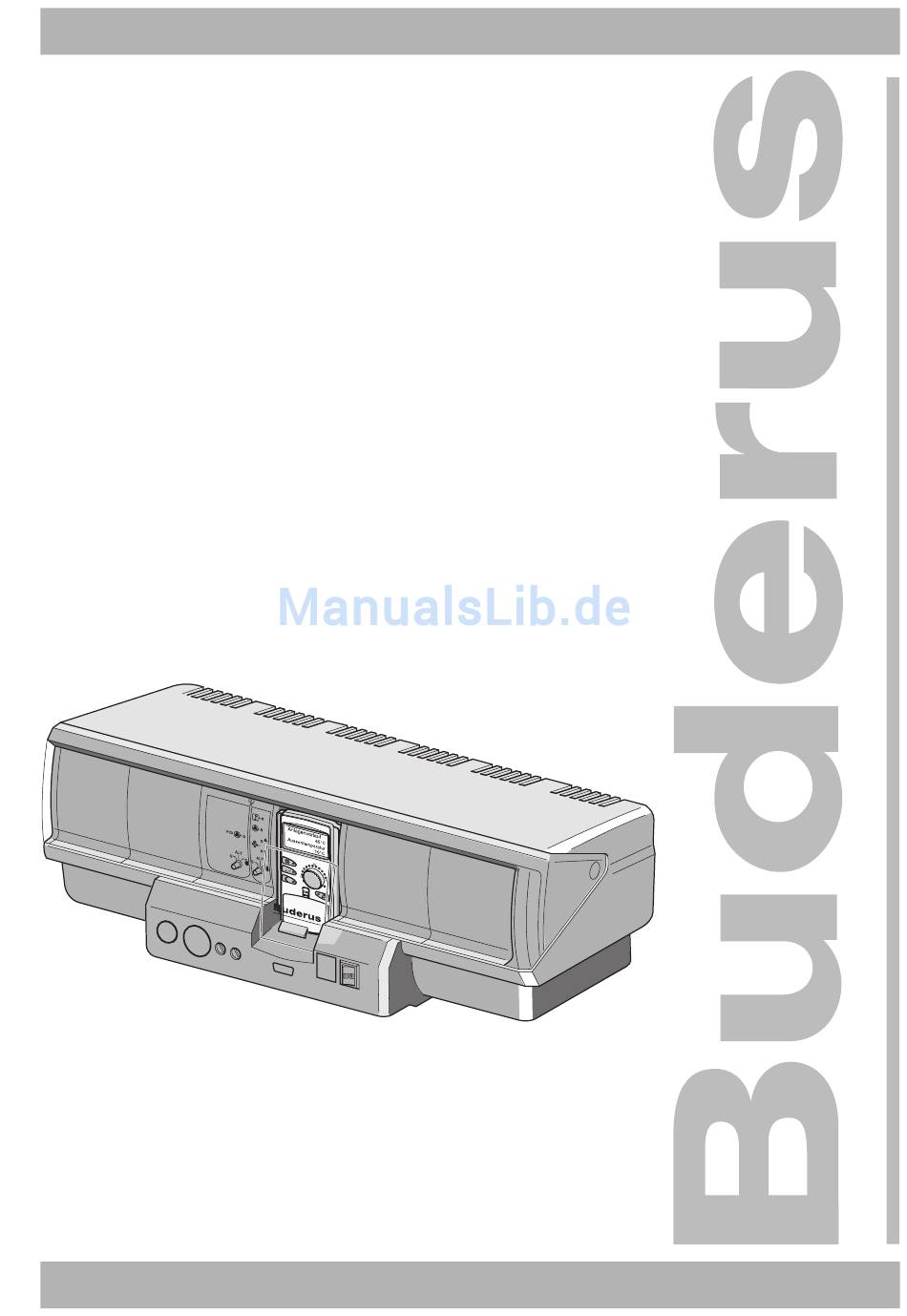

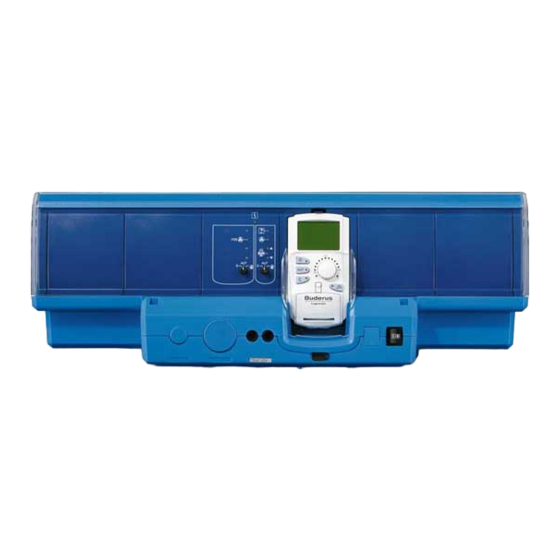

- Seite 1 6303 7916 – 01/2006 DE/CH/AT Für das Fachhandwerk Montageanleitung Regelgerät Logamatic 4323 Bitte vor Montage sorgfältig lesen...
-
Seite 2: Vorschriften Und Richtlinien
Fachfirma durchgeführt werden. GERÄTESCHADEN durch Staub und Dreck. VORSICHT! Belassen Sie das Regelgerät so lange wie möglich in der Verpackung. Lagern Sie das Regelgerät entfernt von der Baustelle. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montageanleitung Regelgerät Logamatic 4323 • Ausgabe 01/2006... -
Seite 3: Montage
Montageanweisung Service- und Bedienungsanleitung Schaltplan Anforderungen an den Aufstellungsraum Das Regelgerät Logamatic 4323 ist für die Wandmonta- ge konzipiert. Es kann im Kellerraum wie auch im Hei- zungsraum aufgehängt werden. Die Montagewand sollte eben sein. Wenn leichte Unebenheiten vorhanden sind, können Sie diese durch Ausgleichsteile korrigie- ren. - Seite 4 Wand festschrauben (Abb. 3, Pos. 1 u. 2). ENTSORGUNG Umweltgerechte Entsorgung Nehmen Sie die Transportsicherung aus dem Regelgerät Logamatic 4323 heraus und entsorgen Sie diese umweltgerecht. Abb. 3 Rückseite Regelgerät, Befestigungen Änderungen aufgrund technischer Verbesserungen vorbehalten! Montageanleitung Regelgerät Logamatic 4323 • Ausgabe 01/2006...
- Seite 5 Abb. 4 Blindplatte entfernen Funktionsmodul in den Slot (Abb. 5) bis zum Einras- ten einstecken. 230-V-Verbindung des Moduls nach Schaltplan an das benachbarte Modul anschließen. Abb. 5 Funktionsmodul, Einbau Änderungen aufgrund technischer Verbesserungen vorbehalten! Montageanleitung Regelgerät Logamatic 4323 • Ausgabe 01/2006...
- Seite 6 Fixieren Sie die Leitungsadern gegen- seitig oder isolieren Sie den Leitungs- mantel nur sehr kurz ab. Netzanschlussleitung vorschriftsmäßig abisolieren und an die 3-polige Klemmleiste festschrauben (Abb. 7). Abb. 7 Netzanschluss Änderungen aufgrund technischer Verbesserungen vorbehalten! Montageanleitung Regelgerät Logamatic 4323 • Ausgabe 01/2006...
- Seite 7 Platte. Platte von unten auf das Regelgerät aufstecken. Abb. 8 Kunststoffplatte Gehäusedeckel von oben aufsetzen und festschrau- ben. Nach Abschluss der Inbetriebnahmearbeiten die Folie auf der Klarsichthaube entfernen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montageanleitung Regelgerät Logamatic 4323 • Ausgabe 01/2006...
-
Seite 8: Aus- Und Einbau Von Modulen
Alle Leitungen, die mit dem zu entfernenden Modul kontaktiert sind, an den Klemmen abziehen (Abb. 10). 230-V-Spannungsversorgungen zu den Nachbarmo- dulen lösen. Modul aus dem Steckplatz ziehen (Abb. 10). Abb. 10 Funktionsmodul, Modulausbau Änderungen aufgrund technischer Verbesserungen vorbehalten! Montageanleitung Regelgerät Logamatic 4323 • Ausgabe 01/2006... - Seite 9 Regelgeräteabdeckung schließen und mit 2 Schrau- ben festdrehen. Moduleinbau Gehen Sie in umgekehrter Reihenfolge vor, wie bei dem Modulausbau, (siehe auch „Einstecken von weiteren Funktionsmodulen“, Seite 5). Abb. 11 Blindplatte einstecken Änderungen aufgrund technischer Verbesserungen vorbehalten! Montageanleitung Regelgerät Logamatic 4323 • Ausgabe 01/2006...
- Seite 10 Notizen Änderungen aufgrund technischer Verbesserungen vorbehalten! Montageanleitung Regelgerät Logamatic 4323 • Ausgabe 01/2006...
- Seite 11 Notizen Änderungen aufgrund technischer Verbesserungen vorbehalten! Montageanleitung Regelgerät Logamatic 4323 • Ausgabe 01/2006...
- Seite 12 Heizungsfachbetrieb: Deutschland BBT Thermotechnik GmbH Buderus Deutschland, D-35573 Wetzlar www.heiztechnik.buderus.de info@heiztechnik.buderus.de Österreich Schweiz Buderus Austria Heiztechnik GmbH Buderus Heiztechnik AG Karl-Schönherr-Str. 2, A-4600 Wels Netzibodenstr. 36, CH-4133 Pratteln www.buderus.at www.buderus.ch office@buderus.at info@buderus.ch...
