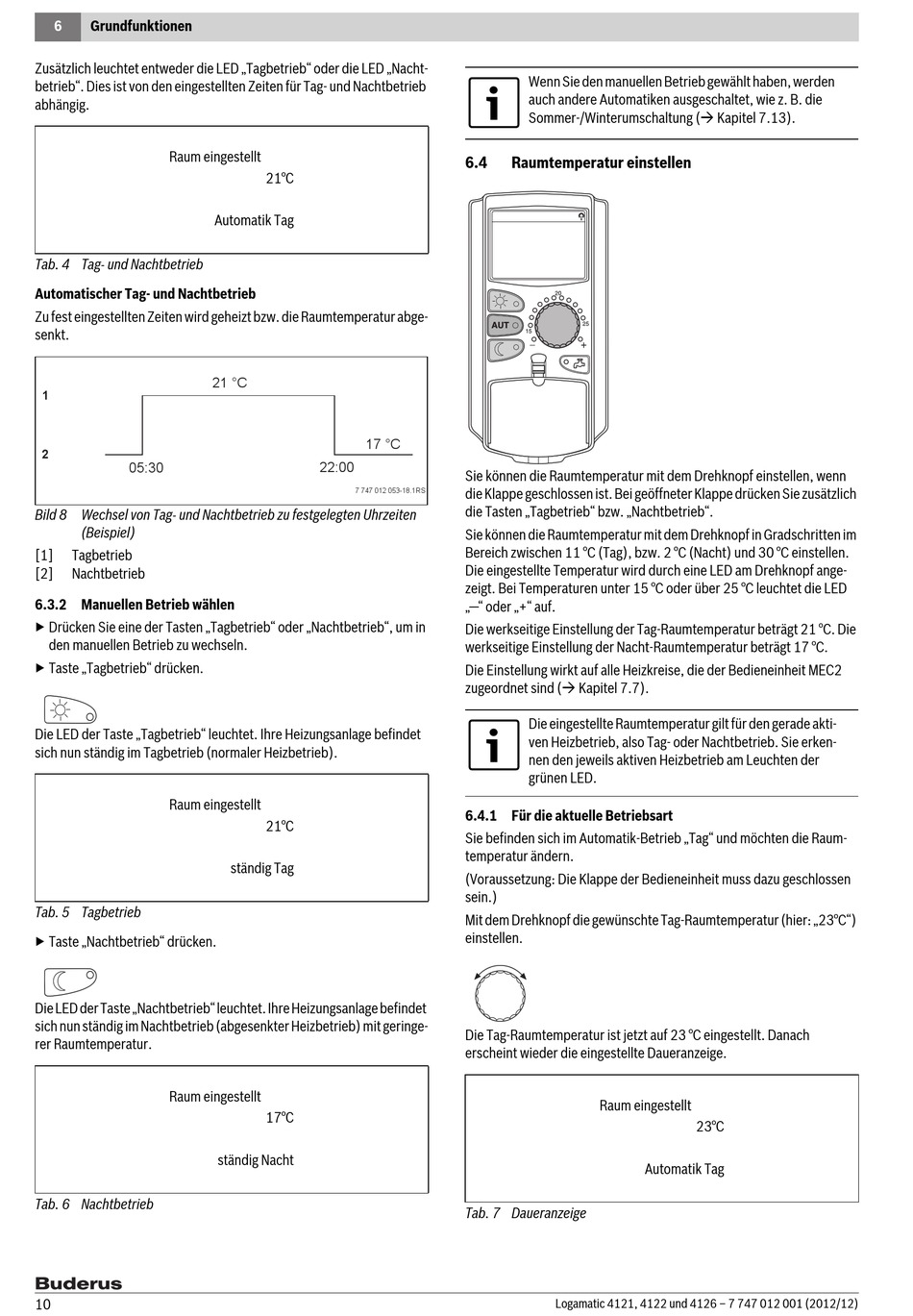

Automatischer Tag- Und Nachtbetrieb; Manuellen Betrieb Wählen; Raumtemperatur Einstellen; Für Die Aktuelle Betriebsart - Buderus Logamatic 4121 Bedienungsanleitung

6 Grundfunktionen
Zusätzlich leuchtet entweder die LED „Tagbetrieb" oder die LED „Nacht-
betrieb". Dies ist von den eingestellten Zeiten für Tag- und Nachtbetrieb
abhängig.
Raum eingestellt
Tab. 4 Tag- und Nachtbetrieb

Automatischer Tag- und Nachtbetrieb

Zu fest eingestellten Zeiten wird geheizt bzw. die Raumtemperatur abge-
senkt.
1
2
05:30
Bild 8 Wechsel von Tag- und Nachtbetrieb zu festgelegten Uhrzeiten
(Beispiel)
[1] Tagbetrieb
[2] Nachtbetrieb
6.3.2 Manuellen Betrieb wählen
▶ Drücken Sie eine der Tasten „Tagbetrieb" oder „Nachtbetrieb", um in
den manuellen Betrieb zu wechseln.
▶ Taste „Tagbetrieb" drücken.
Die LED der Taste „Tagbetrieb" leuchtet. Ihre Heizungsanlage befindet
sich nun ständig im Tagbetrieb (normaler Heizbetrieb).
Raum eingestellt
Tab. 5 Tagbetrieb
▶ Taste „Nachtbetrieb" drücken.
Die LED der Taste „Nachtbetrieb" leuchtet. Ihre Heizungsanlage befindet
sich nun ständig im Nachtbetrieb (abgesenkter Heizbetrieb) mit geringe-
rer Raumtemperatur.
Raum eingestellt
Tab. 6 Nachtbetrieb
10
21°C
Automatik Tag
21 °C
17 °C
22:00
7 747 012 053-18.1RS
21°C
ständig Tag
17°C
ständig Nacht
Wenn Sie den manuellen Betrieb gewählt haben, werden
auch andere Automatiken ausgeschaltet, wie z. B. die
Sommer-/Winterumschaltung ( Kapitel 7.13).
6.4

Raumtemperatur einstellen

AUT
Sie können die Raumtemperatur mit dem Drehknopf einstellen, wenn
die Klappe geschlossen ist. Bei geöffneter Klappe drücken Sie zusätzlich
die Tasten „Tagbetrieb" bzw. „Nachtbetrieb".
Sie können die Raumtemperatur mit dem Drehknopf in Gradschritten im
Bereich zwischen 11 °C (Tag), bzw. 2 °C (Nacht) und 30 °C einstellen.
Die eingestellte Temperatur wird durch eine LED am Drehknopf ange-
zeigt. Bei Temperaturen unter 15 °C oder über 25 °C leuchtet die LED
„—" oder „+" auf.
Die werkseitige Einstellung der Tag-Raumtemperatur beträgt 21 °C. Die
werkseitige Einstellung der Nacht-Raumtemperatur beträgt 17 °C.
Die Einstellung wirkt auf alle Heizkreise, die der Bedieneinheit MEC2
zugeordnet sind ( Kapitel 7.7).
Die eingestellte Raumtemperatur gilt für den gerade akti-
ven Heizbetrieb, also Tag- oder Nachtbetrieb. Sie erken-
nen den jeweils aktiven Heizbetrieb am Leuchten der
grünen LED.
6.4.1 Für die aktuelle Betriebsart
Sie befinden sich im Automatik-Betrieb „Tag" und möchten die Raum-
temperatur ändern.
(Voraussetzung: Die Klappe der Bedieneinheit muss dazu geschlossen
sein.)
Mit dem Drehknopf die gewünschte Tag-Raumtemperatur (hier: „23°C")
einstellen.
Die Tag-Raumtemperatur ist jetzt auf 23 °C eingestellt. Danach
erscheint wieder die eingestellte Daueranzeige.
Raum eingestellt
Tab. 7 Daueranzeige
Logamatic 4121, 4122 und 4126 – 7 747 012 001 (2012/12)
23°C
Automatik Tag
