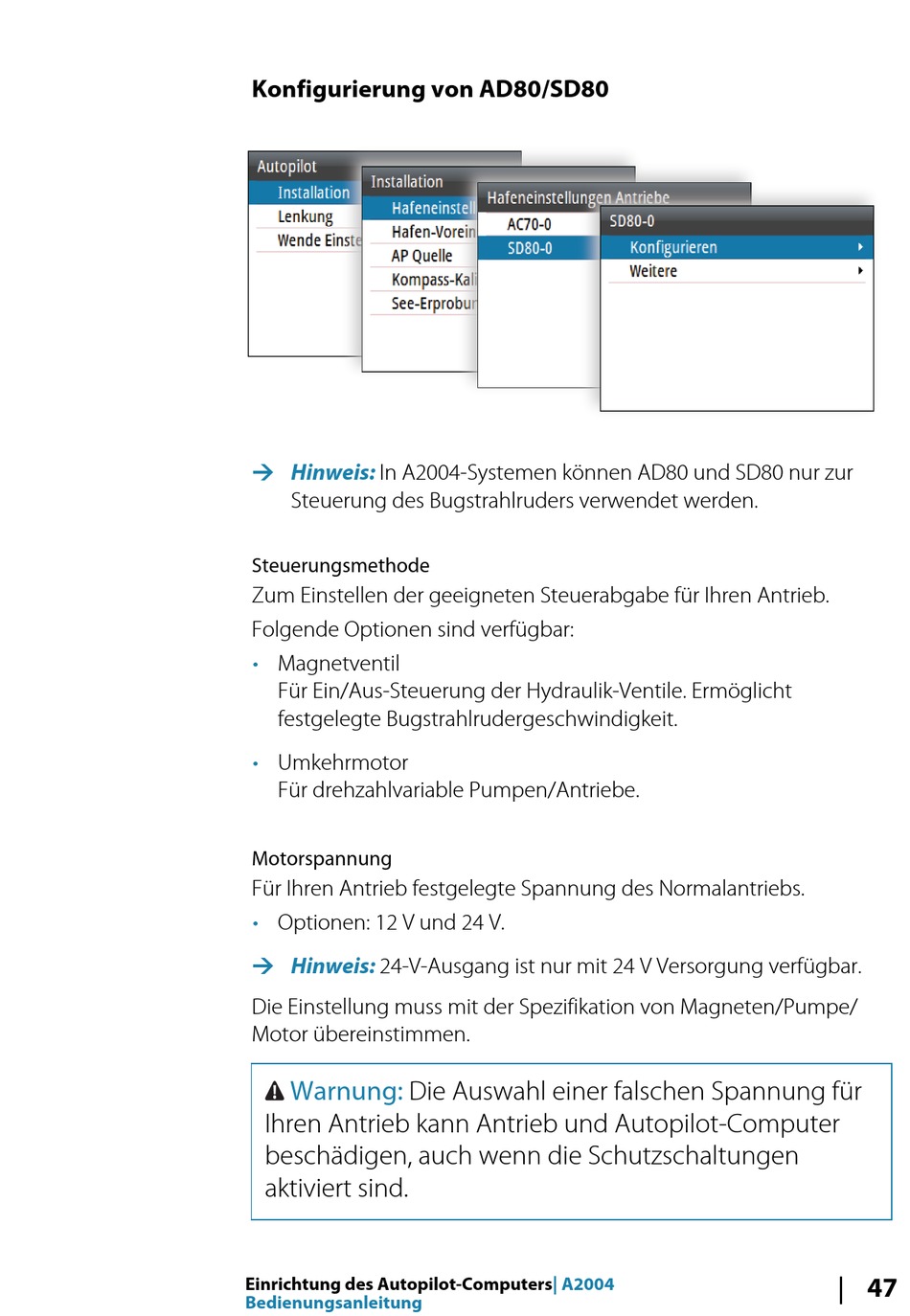

Konfigurierung von AD80/SD80

Ú Hinweis:
In A2004-Systemen können AD80 und SD80 nur zur
Steuerung des Bugstrahlruders verwendet werden.
Steuerungsmethode
Zum Einstellen der geeigneten Steuerabgabe für Ihren Antrieb.
Folgende Optionen sind verfügbar:
• Magnetventil
Für Ein/Aus-Steuerung der Hydraulik-Ventile. Ermöglicht
festgelegte Bugstrahlrudergeschwindigkeit.
• Umkehrmotor
Für drehzahlvariable Pumpen/Antriebe.
Motorspannung
Für Ihren Antrieb festgelegte Spannung des Normalantriebs.
• Optionen: 12 V und 24 V.
Ú Hinweis:
24-V-Ausgang ist nur mit 24 V Versorgung verfügbar.
Die Einstellung muss mit der Spezifikation von Magneten/Pumpe/
Motor übereinstimmen.
Warnung:
Die Auswahl einer falschen Spannung für
Ihren Antrieb kann Antrieb und Autopilot-Computer
beschädigen, auch wenn die Schutzschaltungen
aktiviert sind.
