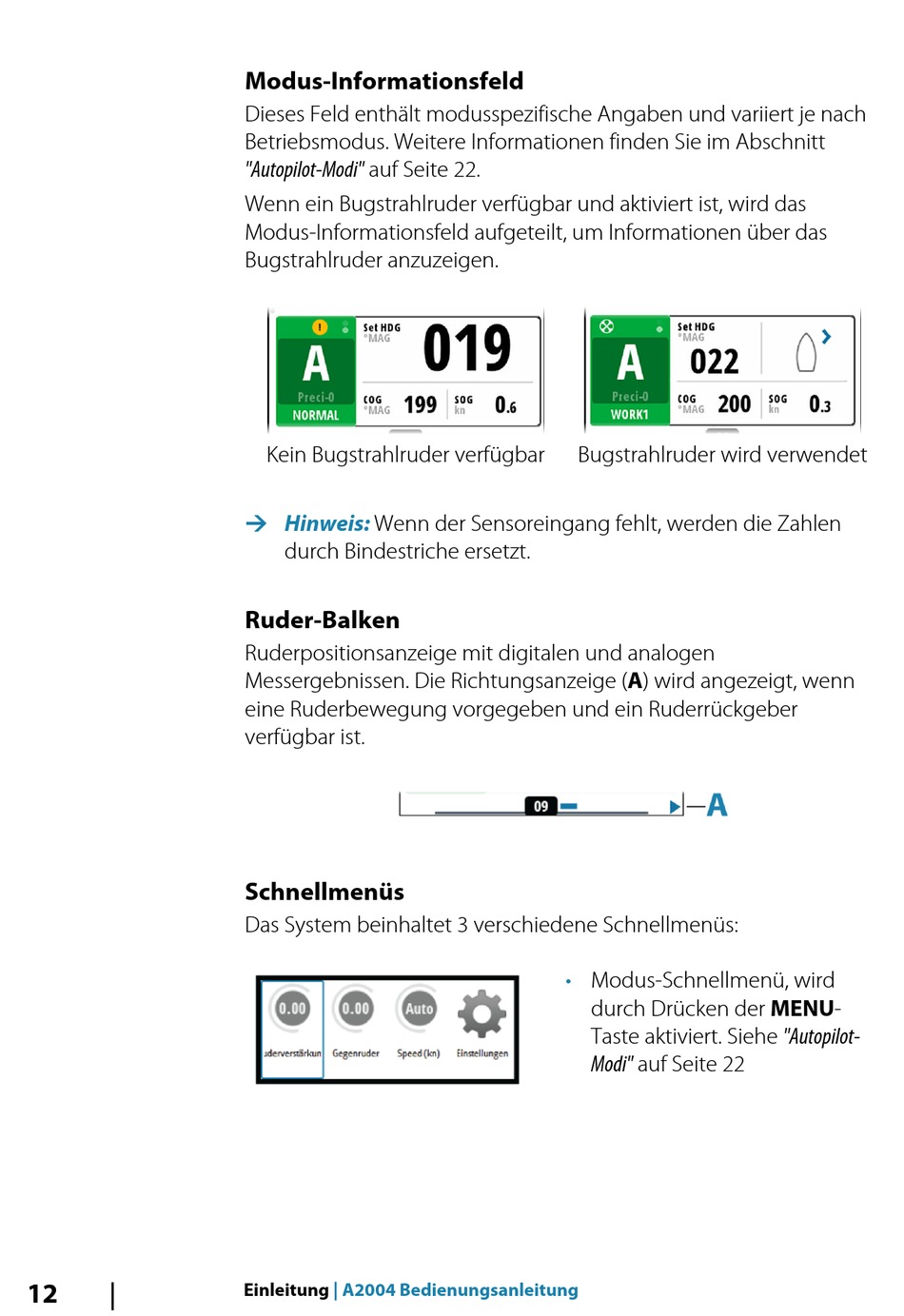

Simrad A2004 Bedienungsanleitung Seite 12

12
Modus-Informationsfeld
Dieses Feld enthält modusspezifische Angaben und variiert je nach
Betriebsmodus. Weitere Informationen finden Sie im Abschnitt
"Autopilot-Modi" auf Seite 22.
Wenn ein Bugstrahlruder verfügbar und aktiviert ist, wird das
Modus-Informationsfeld aufgeteilt, um Informationen über das
Bugstrahlruder anzuzeigen.
Kein Bugstrahlruder verfügbar
Ú Hinweis:
Wenn der Sensoreingang fehlt, werden die Zahlen
durch Bindestriche ersetzt.
Ruder-Balken
Ruderpositionsanzeige mit digitalen und analogen
Messergebnissen. Die Richtungsanzeige (A) wird angezeigt, wenn
eine Ruderbewegung vorgegeben und ein Ruderrückgeber
verfügbar ist.
Schnellmenüs
Das System beinhaltet 3 verschiedene Schnellmenüs:
Einleitung | A2004 Bedienungsanleitung
Bugstrahlruder wird verwendet
• Modus-Schnellmenü, wird
durch Drücken der MENU-
Taste aktiviert. Siehe "Autopilot-
Modi" auf Seite 22
