■ A-1.3
Erklärung der an der Maschine
angewendeten Symbole
Hier sind die Symbole aufgeführt, die normalerweise
auf den Hauptsteuervorrichtungen und auf den
Instrumenten der Standardmaschine angebracht sind,
sowie diejenigen, die angebracht sein können, wenn
auf die Maschine Zubehör und besondere Anbaugerät
montiert werden. Es handelt sich hierbei vorwiegend
um vereinheitliche Symbole (ISO), die bereits als Teil

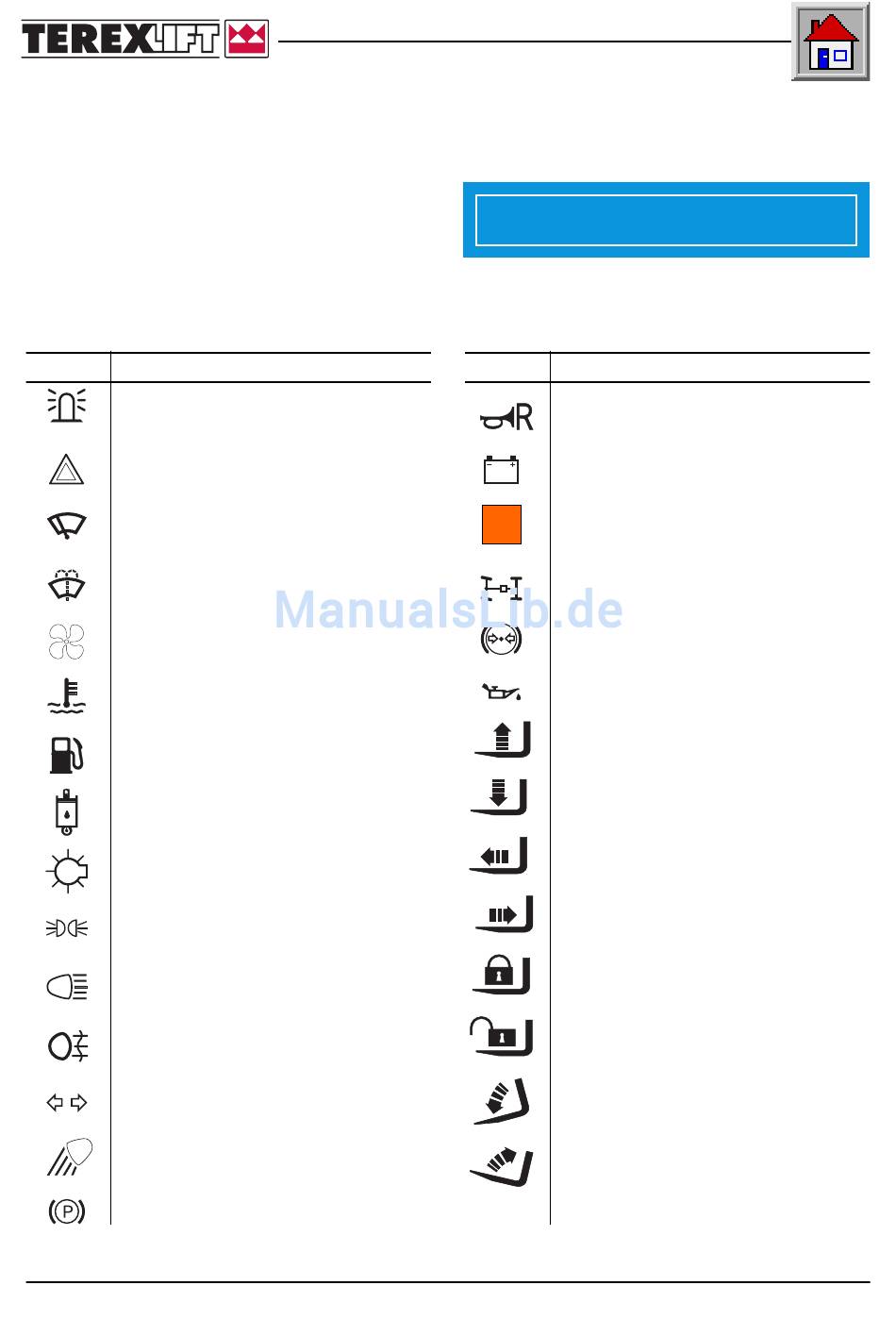

Symbol Bedeutung
Drehleuchte
Warnblinklicht
Scheibenwischer
Scheibenwascher
Kabinenklimatisierung
Wassertemperatur des Dieselmotors
Treibstoffstand
Hydrauliköltemperatur
Schalter Lichter
Positionslichter
Fernlicht
Nebelscheinwerfer
Blinker
Arbeitslicht vorne
Handbremse
Stapler mit Teleskopausleger Serie GIROLIFT
ALLGEMEINE HINWEISE
des Allgemeinwissens betrachtet werden können. Es
dürfte trotzdem angebracht sein, ihre Bedeutung zu
bestätigen.
Nehmen Sie sich die notwendige Zeit, um mit diesen
Symbolen vertraut zu werden, damit Sie ihre
Bedeutung verstehen können.
Symbol
A-9
Seite
Dokumentkode 57.0000.5500 - 12/2002
WICHTIG
Bedeutung
Signalhorn hinten
Batterieladegerät
Druckknopf für Anbaugerät
Lenkwahl
Bremsendruck
Motoröldruck
Anheben des Auslegers
Absenken des Auslegers
Ausfahren des Auslegers
Einfahren des Auslegers
Sperre Anbaugerät
Freigabe Anbaugerät
Gabel nach vorne kippen
Gabel nach hinten kippen
