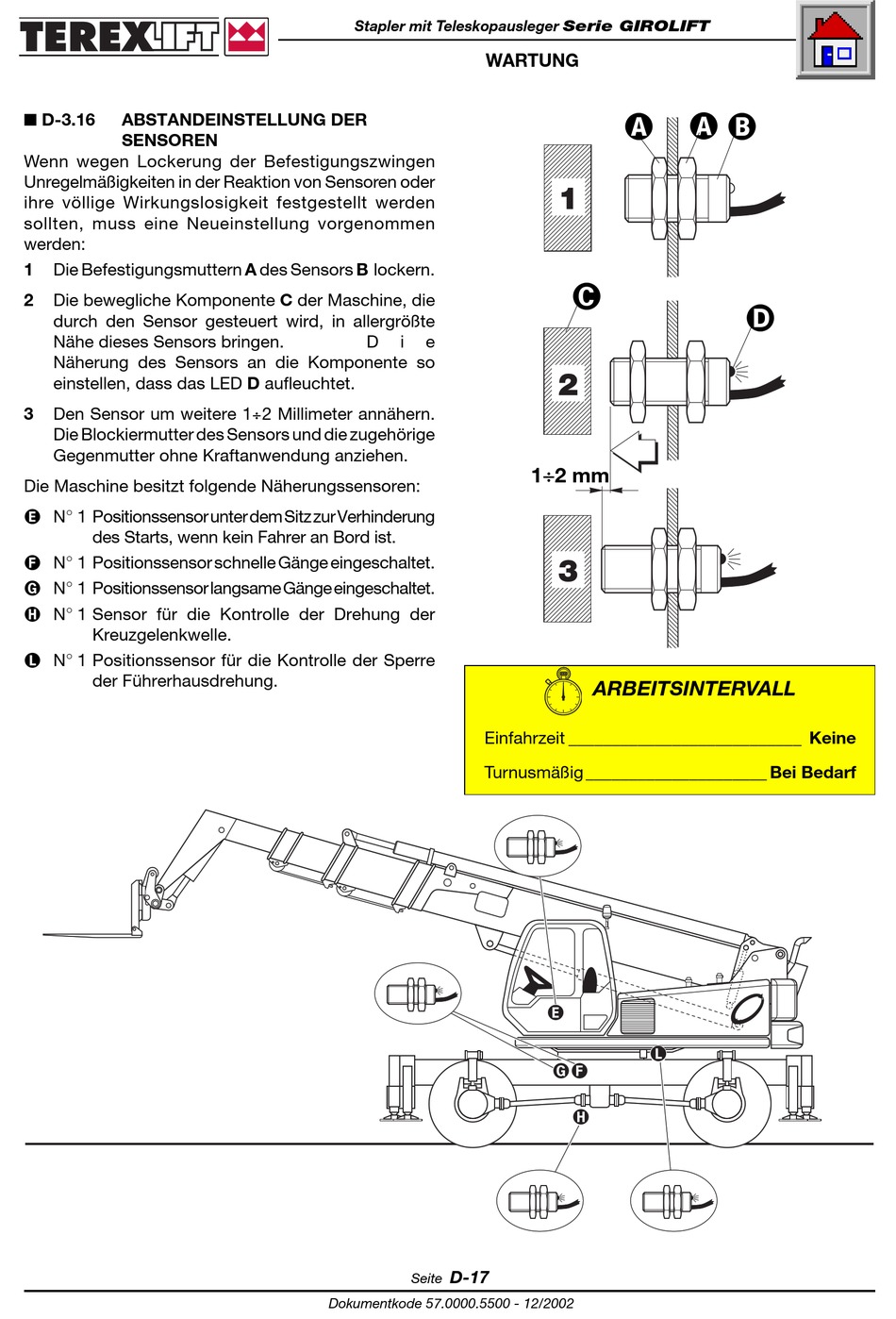

■ D-3.16
ABSTANDEINSTELLUNG DER
SENSOREN
Wenn wegen Lockerung der Befestigungszwingen
Unregelmäßigkeiten in der Reaktion von Sensoren oder
ihre völlige Wirkungslosigkeit festgestellt werden
sollten, muss eine Neueinstellung vorgenommen
werden:
1
Die Befestigungsmuttern A des Sensors B lockern.
2
Die bewegliche Komponente C der Maschine, die
durch den Sensor gesteuert wird, in allergrößte
Nähe dieses Sensors bringen.
Näherung des Sensors an die Komponente so
einstellen, dass das LED D aufleuchtet.
3
Den Sensor um weitere 1÷2 Millimeter annähern.
Die Blockiermutter des Sensors und die zugehörige
Gegenmutter ohne Kraftanwendung anziehen.
Die Maschine besitzt folgende Näherungssensoren:
N° 1 Positionssensor unter dem Sitz zur Verhinderung
des Starts, wenn kein Fahrer an Bord ist.
N° 1 Positionssensor schnelle Gänge eingeschaltet.
N° 1 Positionssensor langsame Gänge eingeschaltet.
N° 1 Sensor für die Kontrolle der Drehung der
Kreuzgelenkwelle.
N° 1 Positionssensor für die Kontrolle der Sperre
der Führerhausdrehung.
Stapler mit Teleskopausleger Serie GIROLIFT
WARTUNG
D
i
e
Einfahrzeit ___________________________ Keine
Turnusmäßig _____________________ Bei Bedarf
D-17
Seite
Dokumentkode 57.0000.5500 - 12/2002
÷
1
2 mm
ARBEITSINTERVALL
