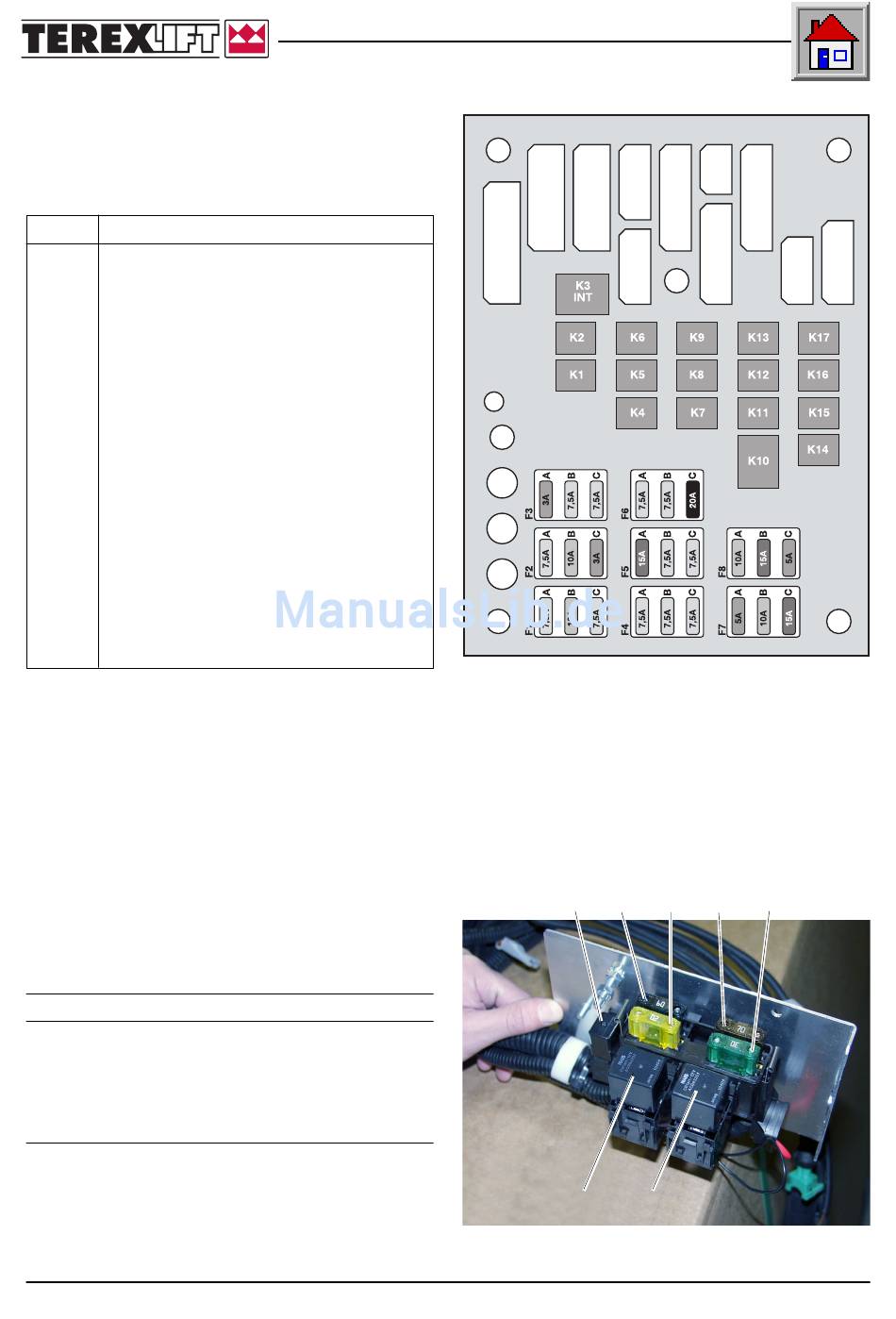

Relais
Auf der Platine unter der Schalttafel befinden sich
folgende Relais
Bez.
Schaltkreis
K1
Magnetventil Hubraumänderung
K2
Hupe
K3
Blinker
K4
Nothalt Motor
K5
Notpumpe
K6
Abblendlicht (56/B) Mehrzweckhebel
K7
Auskupplung Transmission
K8
Magnetventil Rückwärtsgang
K9
Magnetventil Vorwärtsgang
K10
Nicht angeschlossen
K11
Ausrichtung Wagen
K12
Ausleger unten
K13
Fernlicht (56/A)
K14
Freigabe Start
K15
Korb (Sonderausstattung)
K16
Sonderausstattung
K17
Sonderausstattung
Sicherungen und Relais im Motorraum
Im Motorraum befinden sich folgende Sicherungen und
Relais:
Bez.
Schaltkreis
F20
Sicherung Elektronik
F21
Sicherung Start/Zündkerzen
F22
Sicherung Versorgung Sicherungsplatine 60
F23
Sicherung Lichtmaschine
K01
Relais Anlassen
K02
Relais Zündkerzen
K03
Relais Elektronik
