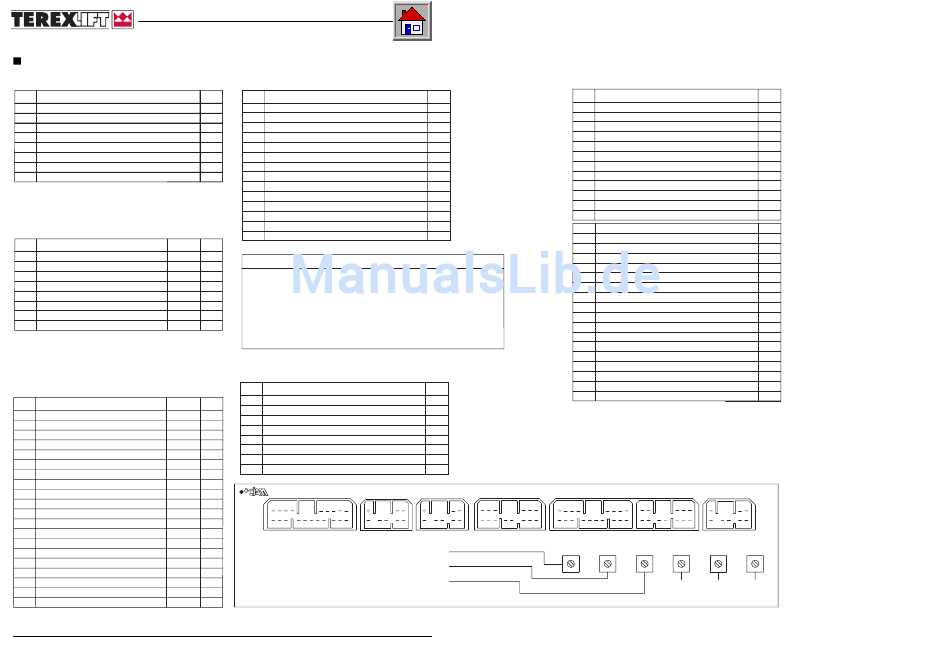

G-3.11.2 SCHALTPLAN GIROLIFT 5022 - DANFOSS-STEUEREINHEIT
STECKER "JP2"
POS. BESCHREIBUNG FUNKTION FARBE
1 PROPORTIONAST. ANHEBEN/ABSENKEN A-N
2 PROPORTIONAST. FÜHRERHAUSDREHUNG L-R
3 PROPORTIONAST. AUS-/EINFAHREN AUSLEGER L-B
4 +12 STEUERKNÜPPEL IN BEWEGUNG V
5 FREIGABE BEWEGUNGEN AREBITSBÜHNE V-B
6 +12 FÜR VERSORGUNG ROBOT B-R
7 NICHT ANGESCHLOSSEN
8 SENSOR GABELN EINGESCHALTET B-N
STECKER "JP3"
POS. BESCHREIBUNG FUNKTION FARBE
1 NEUTRALSTELL. SCH. OPT. STEUERKNÜPPEL B-G
2 AUF ROBOT A-B
3 OPTIONAL 1 AUS
4 OPTIONAL 2 AUS
5
6
7
8
STECKER "J4"
POS. BESCHREIBUNG FUNKTION FARBE
1 PROPORT. AUS-/EINFAHREN AUSLEGER M/B
2 PROPORT. STABlLITÄTSST. SPERRE/FREIGABE DREHKRANZ V/B
3 PROPORT. ANHEBEN/ABSENKEN AUSLEGER A/V
4 PROPORTIONALST. FÜHRERHAUSDREHUNG L/G
5 PROPORTIONALST. SPERRE/FREIGRABE L/B
6 MAGNETVENTIL SCHALTUNG Z/N
7 NICHT ANGESCHLOSSEN
8 NICHT ANGESCHLOSSEN
9 MV AUSFAHREN LINKE STABlLITÄTSST. Y9-Y9a V/B
10 MV EINFAHREN LINKE STABlLITÄTSST. Y8-Y8a C/B
11 MV AUSFAHREN RECHTE STABlLITÄTSST. Y14-Y14a M/N
12 MV EINFAHREN RECHTE STABlLITÄTSST. Y13-Y13a A/B
13 MV ANHEBEN LINKE STABlLITÄTSST. Y7-Y7a B/N
14 MV ABSENKEN LINKE STABlLITÄTSST. Y6-Y6a V/N
15 MV ANHEBEN RECHTE STABlLITÄTSST. Y12-Y12a Z/B
16 MV ABSENKEN RECHTE STABlLITÄTSST. Y11-Y11a A/R
17 VERS. SPULEN RELAIS STABILITÄTSST. S-N
18 MAGNETVENTIL AUSGLEICH VORDERACHSE Y10 G/R
19 MAGNETVENTIL AUSGLEICH VORDERACHSE Y5 C/N
20 SENSOR STIFT FÜR SPERRE DREHKRANZ Z-B
