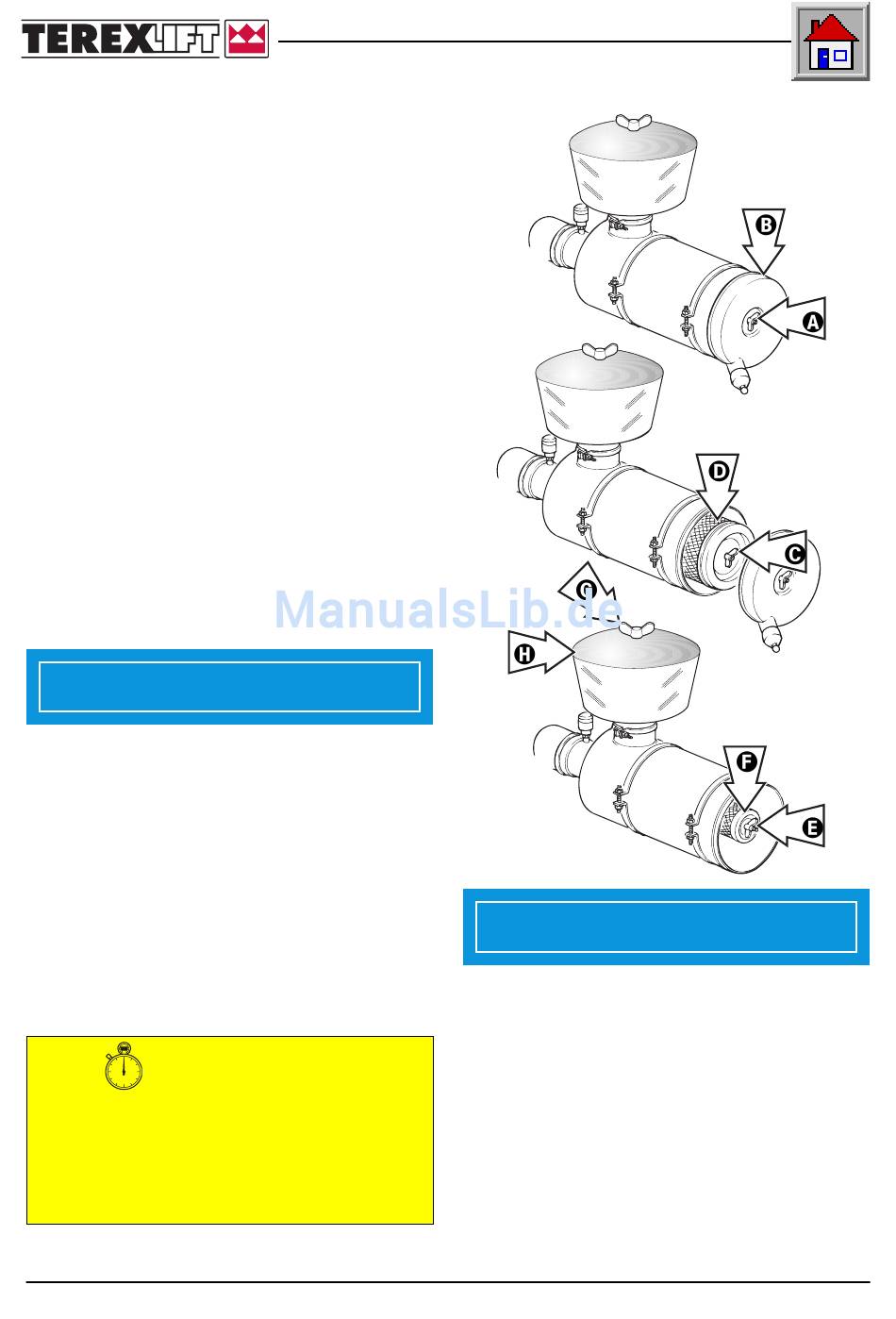

■ D-3.7 MOTORBELÜFTUNGSFILTER
(Modelle Girolift 3514 und 3518)
Den Motorbelüftungsfilter reinigen und, falls notwendig,
die Filtereinsätze austauschen.
1
Reinigung oder Austausch des äußeren
Filtereinsatzes:
- Den Ausleger anheben und stabil und sicher befestigen.
- Den Motor abschalten und die Handbremse anziehen.
- Die Flügelschraube A abschrauben und den
Deckel B abnehmen.
- Die Flügelschraube C abschrauben und den
äußeren Filtereinsatz D herausziehen.
- Das Innere des Filterkörpers reinigen.
- Den Filtereinsatz mit einem Pressluftstrahl reinigen
(mit einem Druck von höchstens 6 bar), dabei den
Strahl vom Inneren zum Äußeren des
Filtereinsatzes leiten.
- Durch Einführen einer Lampe kontrollieren, ob
das Filterelement Risse aufweist.
- Den Filtereinsatz wieder einbauen, dabei eine leichte
Fettschicht auf die Dichtung schmieren und darauf
achten, dass sie korrekt angebracht wird.
- Die Flügelmutter C anziehen, dann den Deckel B
wieder schließen und mit der Flügelmutter A festziehen.
ACHTUNG
Das äußere Element muss sofort ausgetauscht
werden, wenn die Kontrollleuchte 29 in der Kabine
aufleuchtet.
2
Austausch des inneren Filtereinsatzes
- Vorgehen, wie im Punkt 1 für den Abbau des
äußeren Filtereinsatzes angegeben ist.
- Die Flügelmutter E lösen und den inneren
Filtereinsatz F herausnehmen.
- Das Innere des Filterkörpers reinigen.
- Den Filtereinsatz wieder einbauen, dabei eine leichte
Fettschicht auf die Dichtung schmieren und darauf
achten, dass sie korrekt angebracht wird.
- Den äußeren Filter und den Deckel anbringen,
wie in Punkt 1 beschrieben.
ARBEITSINTERVALL
Einfahrzeit ___________________________ Keine
Turnusmäßig _______________ Alle
Auswechslung äußerer Filtereinsatz _ Alle
Auswechslung innerer Filtereinsatz Alle
Stapler mit Teleskopausleger Serie GIROLIFT
Das innere Element des Filters muss bei jedem
zweiten Austausch des äußeren Elements mit
ausgetauscht werden.
Reinigung des Wirbelvorfilters
Täglich die Reinigung des Wirbelvorfilters durchführen:
-
-
10
Stunden
500
Stunden
-
-
1000
Stunden
D-10
Seite
Dokumentkode 57.0000.5500 - 12/2002
WARTUNG
ACHTUNG
Den Motor abschalten und die Handbremse anziehen.
Die Flügelschraube G abschrauben und den Deckel
H abnehmen.
Den Staubbehälter abnehmen und entleeren.
Den Behälter und den Deckel wieder anbringen und
mit der Flügelschraube befestigen.
