Stapler mit Teleskopausleger Serie GIROLIFT

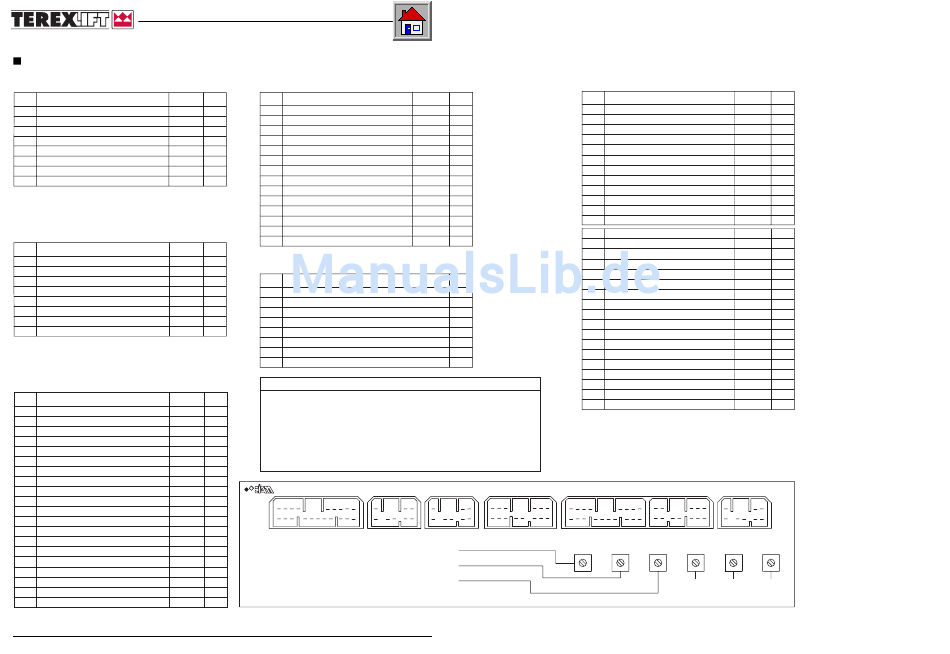

G-3.11.1 SCHALTPLAN GIROLIFT 3514-3518 - DANFOSS-STEUEREINHEIT
STECKER "JP2"
POS.
BESCHREIBUNG FUNKTION
FARBE
PROPORTIONAST. ANHEBEN/ABSENKEN
1
A-N
PROPORTIONAST. FÜHRERHAUSDREHUNG
2
L-R
3
PROPORTIONAST. AUS-/EINFAHREN AUSLEGER
L-B
+12 STEUERKNÜPPEL IN BEWEGUNG
4
V
5
FREIGABE BEWEGUNGEN AREBITSBÜHNE
V-B
+12 FÜR VERSORGUNG ROBOT
6
B-R
7
NICHT ANGESCHLOSSEN
8
SENSOR GABELN EINGESCHALTET
B-N
STECKER "JP3"
POS.
BESCHREIBUNG FUNKTION
FARBE
1
NEUTRALSTELL. SCH. OPT. STEUERKNÜPPEL
B-G
2
AUF ROBOT
A-B
3
OPTIONAL 1 AUS
4
OPTIONAL 2 AUS
5
6
7
8
STECKER "J4"
POS.
BESCHREIBUNG FUNKTION
FARBE
1
PROPORT. EIN-/AUSFAHREN AUSLEGER
M/B
2
STABlLITÄTSSTÜTZE SPERRE/FREIGABE DREHKRANZ
V/B
3
PROPORT. ANHEBEN/ABSENKEN AUSLEGER
A/V
PROPORTIONALST. FÜHRERHAUSDREHUNG
4
L/G
5
PROPORTIONALST. SPERRE/FREIGRABE
L/B
6
MAGNETVENTIL SCHALTUNG
Z/N
7
NICHT ANGESCHLOSSEN
8
NICHT ANGESCHLOSSEN
9
MV ANHEBEN RECHTE VORD. STABlLITÄTSST. Y9
V/B
10
MV ABSENKEN LINKE HINT. STABlLITÄTSST. Y8
C/B
11
MV ABSENKEN LINKE VORD. STABlLITÄTSST. Y14
M/N
12
MV ABSENKEN RECHTE HINT. STABlLITÄTSST. Y13
A/B
13
MV ABSENKEN RECHTE VORD. STABlLITÄTSST. Y7
B/N
14
MV ANHEBEN LINKE HINT. STABlLITÄTSST. Y6
V/N
15
MV ANHEBEN LINKE VORD. STABlLITÄTSST. Y12
Z/B
16
MV ANHEBEN RECHTE HINT. STABlLITÄTSST. Y11
A/R
17
VERS. SPULEN RELAIS STABILITÄTSST.
S-N
18
MAGNETVENTIL AUSGLEICH VORDERACHSE Y10
G/R
19
MAGNETVENTIL AUSGLEICH VORDERACHSE Y5
C/N
20
SENSOR STIFT FÜR SPERRE DREHKRANZ
Z-B
Dokumentkode 57.0000.5500 - 12/2002
TABELLEN UND ANLAGEN
STECKER "J5"/"J6"
SIG .
POS.
BESCHREIBUNG FUNKTION
1
+12 STEUERKNÜPPEL IN BEWEGUNG
IN
GELBER DRUCKKNOPF
2
IN
3
ROTER DRUCKKNOPF
IN
4
TOTMANN
IN
STEUERKNÜPPEL VORW.
RICHT. 1A
5
IN
6
STEUERKNÜPPEL RÜCKW.
RICHT. 1B
OUT
7
STEUERKNÜPPEL RECHTS
RICHT. 2A
IN
8
STEUERKNÜPPEL LINKS
RICHT. 2B
STEUERK. EINFAHREN AUSL. RICHT. 3A
9
STEUERK. AUSFAHREN AUSL.
RICHT. 3B
10
PROPOR. 1 P
ANHEBEN/ABSENKEN
11
PROPOR. 2 P
DREHUNG
12
13
PROPOR. 3 P
AUS-/EINFAHREN
14
+12 FÜR POTENTIOMETER STEUERK.
SIG .
STECKER "JP4"
IN
IN
POS.
BESCHREIBUNG FUNKTION
VERSORGUNG MV AUS-/EINFAHREN
1
VERS. MV STABlLITÄTSST. SPERRE/FREIGABE DREHKRANZ
2
3
VERSORGUNG MV GABELDREHUNG
4
VERSORGUNG MV FÜHRERHAUSDREHUNG
5
VERS. MV SPERRE/FERIGABE LASTAUFNAHMEMITTEL
6
NICHT ANGESCHLOSSEN
7
NICHT ANGESCHLOSSEN
8
NICHT ANGESCHLOSSEN
STECKERBEZEICHNUNGEN AUF DEM SCHALTPLAN
SIG .
JP2 ENTSPRICHT XJP2
OUT
JP3 ENTSPRICHT XJP3
OUT
JP4 ENTSPRICHT XJP4
OUT
J3 ENTSPRICHT XJ3 (12-WEGE STECKER) UND XJ30 (18-WEGE STECKER)
OUT
OUT
J4 ENTSPRICHT XJ4
J5 ENTSPRICHT XJ5
J4
OUT
OUT
9
1
3
OUT
20
10
8
OUT
OUT
OUT
OUT
VERSION SOFTW.
OUT
DATUM
OUT
OUT
ART.-NR.
01170852
OUT
IN
G-27
Seite
FARBE
SIG .
M+B+M-V
IN
S-N
IN
B-L
IN
B-H
IN
N
IN
B-R
IN
M-R
IN
M-S
IN
B/S
IN
S
IN
R
IN
L
IN
H
IN
MG+BG+V+Z
IN
FARBE
SIG .
A/R
OUT
M-N
OUT
B-N
OUT
A-G
OUT
R-G
OUT
JP3
JP2
J5/J6
1
3
1
6
1
4
8
4
14
7
ROBOT
STABILITÄTSSTÜTZEN
AUSRICHTUNG
STECKER "J3"
POS.
BESCHREIBUNG FUNKTION
FARBE
1
KNOPF LINKE STABlLITÄTSST.
2
KNOPF RECHTE STABlLITÄTSST.
3
KNOPF RECHTE STABlLITÄTSST.
4
KNOPF LINKE STABlLITÄTSST.
5
NICHT ANGESCHLOSSEN
6
SCHLÜSSEL-SCHALTER STR./BÜHNE./KABINE.
7
SENSOR STIFT OBEN ( SPERRE DREHKRANZ)
8
SENSOR ANTI-KIPPSYSTEM
9
SENSOR AUSLEGER UNTEN
10
SENSOR AUSLEGER OBEN
11
KONTROLLL. ANHEBEN/ABSENKEN AUSLEGER
12
KONTROLLL. AUS-/EINFAHREN AUSLEGER
1
NICHT ANGESCHLOSSEN
2
NICHT ANGESCHLOSSEN
3
NICHT ANGESCHLOSSEN
4
KNOPF AUSRICHTUNG
5
OPTIONAL
6
KNOPF SPERRE/FERIGABE STIFT DREH. FÜHRERHAUS
7
+12 GESCHLOSSEN
8
SCHLÜSSEL-SCHALTER STR./BÜHNE./KABINE.
9
KONTROLLL. GABELDREHUNG
10
KONTROLLL. DREHKRANZ GESPERRT
11
KONTROLLL. GABELDREHUNG
12
KONTROLLL. ANHEBEN/ABSENKEN AUSLEGER
13
KONTROLLL. GABELN PARALLEL
14
SENSOR SITZ
15
NICHT ANGESCHLOSSEN
16
NICHT ANGESCHLOSSEN
17
NICHT ANGESCHLOSSEN
18
ERDE
JP4
J3
8
1
5
1
3
18
9
12
6
8
R182
R196
R207
R236
R237
SPANNUNG 3
SPANNUNG 2
SIG .
B/N
IN
A/R
IN
Z/B
IN
V/N
IN
M/N
IN
M/B
IN
A-N
IN
B-N
IN
C-L
IN
G/N
IN
S
IN
V
IN
C/N
IN
B/V
IN
G/R
IN
R/N
IN
M-N
IN
A
IN
M-V
IN
H
IN
L-R
IN
C
IN
A/V
IN
N
IN
1
4
R238
SPANNUNG 1
