Rotex HPSU compact 508 Installationsanleitung Seite 10

2 x Aufstellung und Installation
1 Solaris - Vorlauf (1" ÜM)
2 Kaltwasserzufluss (1" AG)*
3 Warmwasser (1" AG*)
4 Heizung Vorlauf (1" AG)*
5 Heizung Rücklauf (1" AG)*
6 Umwälzpumpe (Speicherkreislauf)
7a Empfohlenes Zubehör:
Zirkulationsbremsen (2 Stk.),
8 Speicherbehälter (doppelwandige Hülle aus
Polypropylen mit
PUR-Hartschaum-Wärmedämmung)
9 Füll- und Entleeranschluss (Tr. 32x3 AG) mit
Ventileinsatz
(Bei Anschluss ROTEX Solaris Solaranlage:
Solaris - Rücklauf)
10 Anschluss für Ausgleichsleitung
(AGL, 16 01 08) bzw. Erweiterungsset für
weitere Wärmequelle (EWS,
12 Edelstahl-Wellrohr-Wärmetauscher zur
Trinkwassererwärmung

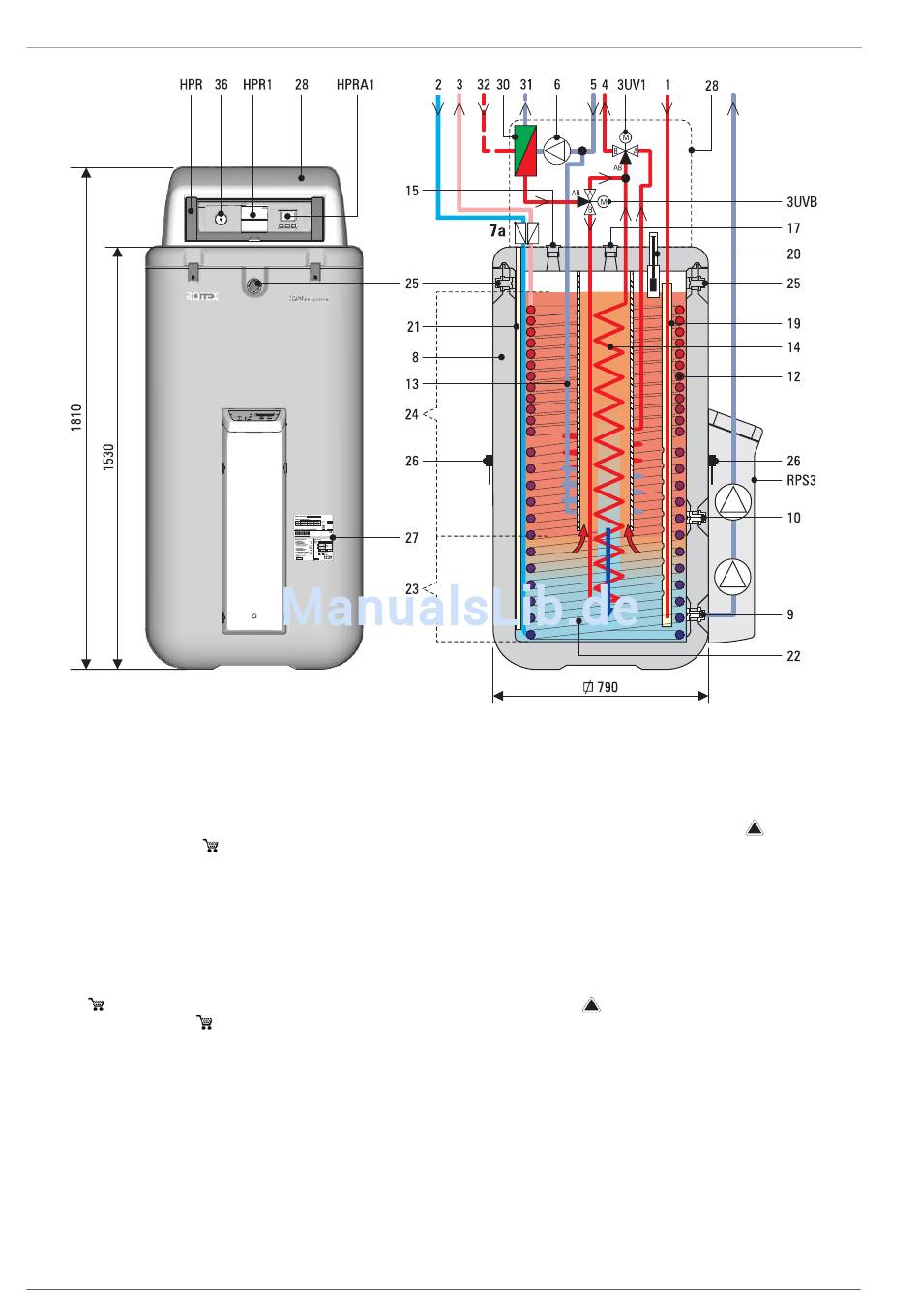

Bild 2-3 Anschlüsse und Abmessungen HPSU compact (Seitenansicht und Innenaufbau)
10
13 Edelstahl-Wellrohr-Wärmetauscher zur
Heizungsladung
14 Edelstahl-Wellrohr-Wärmetauscher zur
Heizungsunterstützung
15 Anschluss für optionalen Booster-Heater
(R 11/2" IG)
17 Anschluss für optionalen Backup-Heater
16 50 70 (R 11/2" IG)
19 Solar - Vorlauf Schichtungsrohr (nutzbar bei
Anschluss optionale ROTEX Solaris Solaranlage)
20 Füllstandsanzeige (Wasserkreislauf)
21 Fühlertauchhülse für Speichertemperaturfühler
t und t
DHW1 DHW2
22 Druckloses Speicherwasser
23 Solarzone
24 Warmwasserzone
25 Anschluss Sicherheitsüberlauf (Tr. 32x3 AG)
16 01 10) 26 Handgriff
27 Typenschild
28 Abdeckhaube
30 Plattenwärmetauscher
31 Anschluss Kältemittel Flüssigkeitsleitung
HPSU compact 508: CuT, Ø 6,4 mm (1/4"),
HPSU compact 516, Ø 9,5 mm (3/8")
32 Anschluss Kältemittel Gasleitung
CuT, Ø 15,9 mm (5/8")
!
36 Manometer (Heizkreislauf)
3UV1 3-Wege-Umschaltventil (Warmwasser/Heizen)
3UVB 3-Wege-Umschaltventil (Temperaturbegrenzung)
HPR Regelungsgehäuse mit elektr. Anschlussleiste
HPR1 Hauptregelung
HPRA1
Zusatzregelung
RPS3 Optional: Solaris Regelungs- und Pumpeneinheit
!
Sicherheitseinrichtungen
FA ROTEX HPSU compact - 09/2010
